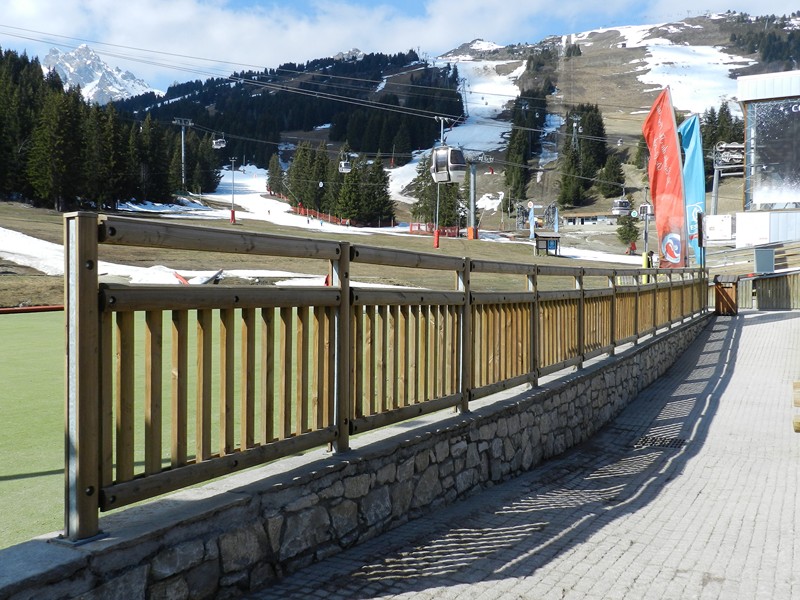

Garde-corps t140
Description
Garde-corps normalisé T140 testé selon
la norme NF P01-013, conforme à la norme XP P98-405.
Poteau en acier galvanisé sur platine à spiter, habillé bois.
Panneau bois à barreaux verticaux.
Connections « remplissage-poteau » par pièces acier galvanisé.
Système de verrouillage des panneaux sur les poteaux.
0.10 cm garde au sol
2.00 m entraxe poteau
0.10 m espacement barreau
1.40m hauteur hors sol avec élément barreaudage à
1.10 m hors sol et rehausse à 1.40 m hors sol
Bois traité en autoclave sans chrome ni arsenic
Charges statiques
Garde-corps sur pont à trafic piétons autorisé.
1- q1 uniforme, normale et horizontale
Testé q1=2140 N par M
XP98405 :max 2500 N par M
2- q2 uniforme et verticale
Testé q2=1000 N par M
XP98405 : 1000 N par M
3- q3 concentré sur tout élément non vertical du garde-corps
Testé q3=1000 N
XP98405 : 1000 N par M
Charges dynamiques
4- Testé :
sac de 50 Kg/alpha
Bille de 0.5 Kg : L>1.75 h
Lors des essais, chaque poteau a été ancré par 4 chevilles mécaniques, diamètre 12-120, dans une dalle béton de résistance à la compression de 25 Mpa.
Ces spécifications sont à respecter a minima lors de la pose.
Option : poteau à sceller :
Poteau, longueur 1.77 m, en lieu et place du poteau sur platine
la norme NF P01-013, conforme à la norme XP P98-405.
Poteau en acier galvanisé sur platine à spiter, habillé bois.
Panneau bois à barreaux verticaux.
Connections « remplissage-poteau » par pièces acier galvanisé.
Système de verrouillage des panneaux sur les poteaux.
0.10 cm garde au sol
2.00 m entraxe poteau
0.10 m espacement barreau
1.40m hauteur hors sol avec élément barreaudage à
1.10 m hors sol et rehausse à 1.40 m hors sol
Bois traité en autoclave sans chrome ni arsenic
Charges statiques
Garde-corps sur pont à trafic piétons autorisé.
1- q1 uniforme, normale et horizontale
Testé q1=2140 N par M
XP98405 :max 2500 N par M
2- q2 uniforme et verticale
Testé q2=1000 N par M
XP98405 : 1000 N par M
3- q3 concentré sur tout élément non vertical du garde-corps
Testé q3=1000 N
XP98405 : 1000 N par M
Charges dynamiques
4- Testé :
sac de 50 Kg/alpha
Bille de 0.5 Kg : L>1.75 h
Lors des essais, chaque poteau a été ancré par 4 chevilles mécaniques, diamètre 12-120, dans une dalle béton de résistance à la compression de 25 Mpa.
Ces spécifications sont à respecter a minima lors de la pose.
Option : poteau à sceller :
Poteau, longueur 1.77 m, en lieu et place du poteau sur platine
Caractéristiques
Matière
bois
Type
barreaudage
