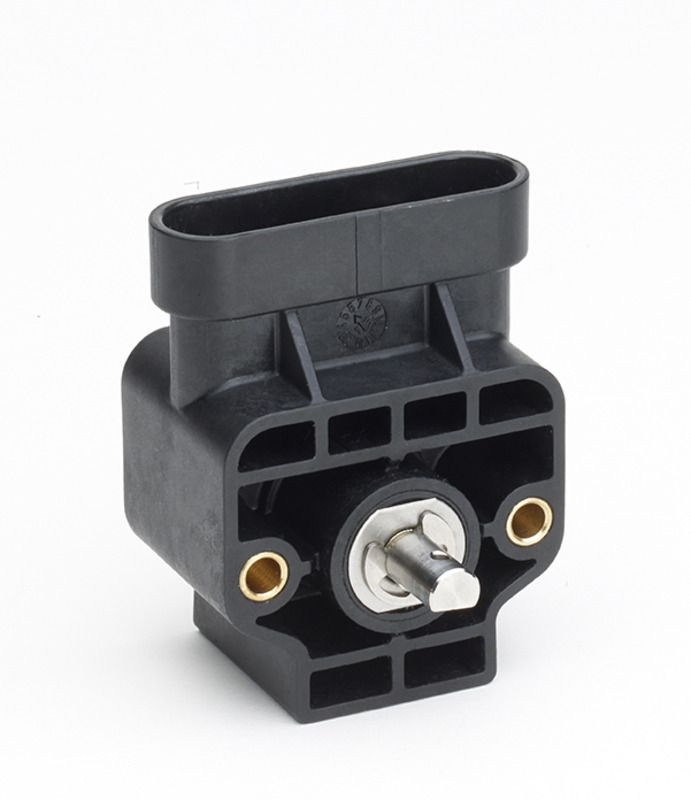

Gra - Capteur de position angulaire - Gefran - Technologie Hall sans contact - Plage jusqu'à 360°
Obtenir un devis / prix
Prix et détails sur demande
Mr. Tringali Jialucae
Echanger avec le vendeur

Vendu
et fabriqué par GEFRAN
En savoir plus
Description
Principales fonctions et panoramique
Capteur angulaire pour des plages de mesure jusqu'à 360°, avec possibilité de programmer des versions analogiques par paliers de ±15°.
Technologie Hall sans contact pour une durée de vie utile pratiquement illimitée du capteur, grâce à l'absence d'usure de l'élément principal.
Les nombreuses configurations disponibles facilitent l'installation de ce produit sur les machines.
Le degré de protection IP élevé, la remarquable résistance aux chocs et aux vibrations ainsi que les performances en termes de compatibilité électromagnétique rendent ces produits particulièrement adaptés aux principales applications du secteur de l'hydraulique mobile.
Ils sont développés pour offrir une solution robuste et fiable dans des applications diverses : machines agricoles, engins de travaux publics et moyens de levage.
Description
Plage de mesure :
Différentes valeurs ±180° en option, programmables par paliers de ±15° (UNIQUEMENT pour les versions analogiques).
Tension d'alimentation :
+5Vcc (uniquement pour sortie 0,5..4,5Vdc), +9…+36Vcc (voir signal de sortie pour la tension d'alimentation droite).
Signal de sortie :
Sortie ratiométrique 0,5...4,5V (alimentation +5Vcc) ; 0,5...4,5V ; 0...10V ; 4...20mA ; CANopen, SAE J1939.
Connexions électriques :
AMP Superseal 6P 282108-1 ; DEUTSCH 6P DT04-6P.
Résolution et vitesse de rotation :
- 12 bits (sortie analogique)
- 14 bits (sortie CANopen/SAE J1939)
- 120 tr/mn maximum
Linéarité :
< ± 0,5%PE
Température d'exploitation et coefficient de température :
-40°C ...+85°C (valeurs supérieures en option); dérive thermique < 50 ppm/°C.
Vibrations :
20g entre 10 Hz et 2000 Hz IEC 60068-2-6.
Chocs :
Impulsifs sur 3 axes ; 50g 11 ms IEC 60068-2-27.
Compatibilité électromagnétique :
2014/30/EU Electromagnetic Compatibility (EMC).
Durée de vie utile :
35M d'opérations (stroke ±75°).
Degré de protection IP :
IP67 - IPX9K avec connecteur d'accouplement femelle installé AMP282090-1 (version GRA-A) et connecteur d'accouplement DT06-6S (version GRA-D).
Matériau de construction du corps du transducteur :
PBT.
Capteur angulaire pour des plages de mesure jusqu'à 360°, avec possibilité de programmer des versions analogiques par paliers de ±15°.
Technologie Hall sans contact pour une durée de vie utile pratiquement illimitée du capteur, grâce à l'absence d'usure de l'élément principal.
Les nombreuses configurations disponibles facilitent l'installation de ce produit sur les machines.
Le degré de protection IP élevé, la remarquable résistance aux chocs et aux vibrations ainsi que les performances en termes de compatibilité électromagnétique rendent ces produits particulièrement adaptés aux principales applications du secteur de l'hydraulique mobile.
Ils sont développés pour offrir une solution robuste et fiable dans des applications diverses : machines agricoles, engins de travaux publics et moyens de levage.
Description
Plage de mesure :
Différentes valeurs ±180° en option, programmables par paliers de ±15° (UNIQUEMENT pour les versions analogiques).
Tension d'alimentation :
+5Vcc (uniquement pour sortie 0,5..4,5Vdc), +9…+36Vcc (voir signal de sortie pour la tension d'alimentation droite).
Signal de sortie :
Sortie ratiométrique 0,5...4,5V (alimentation +5Vcc) ; 0,5...4,5V ; 0...10V ; 4...20mA ; CANopen, SAE J1939.
Connexions électriques :
AMP Superseal 6P 282108-1 ; DEUTSCH 6P DT04-6P.
Résolution et vitesse de rotation :
- 12 bits (sortie analogique)
- 14 bits (sortie CANopen/SAE J1939)
- 120 tr/mn maximum
Linéarité :
< ± 0,5%PE
Température d'exploitation et coefficient de température :
-40°C ...+85°C (valeurs supérieures en option); dérive thermique < 50 ppm/°C.
Vibrations :
20g entre 10 Hz et 2000 Hz IEC 60068-2-6.
Chocs :
Impulsifs sur 3 axes ; 50g 11 ms IEC 60068-2-27.
Compatibilité électromagnétique :
2014/30/EU Electromagnetic Compatibility (EMC).
Durée de vie utile :
35M d'opérations (stroke ±75°).
Degré de protection IP :
IP67 - IPX9K avec connecteur d'accouplement femelle installé AMP282090-1 (version GRA-A) et connecteur d'accouplement DT06-6S (version GRA-D).
Matériau de construction du corps du transducteur :
PBT.
