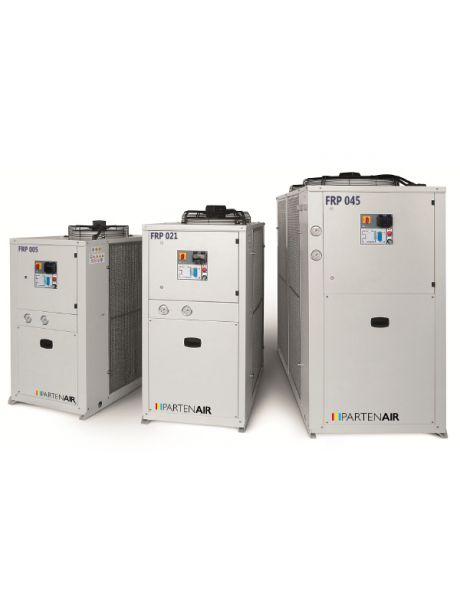

Groupe d'eau glacée - FRIOPLUG

Structure

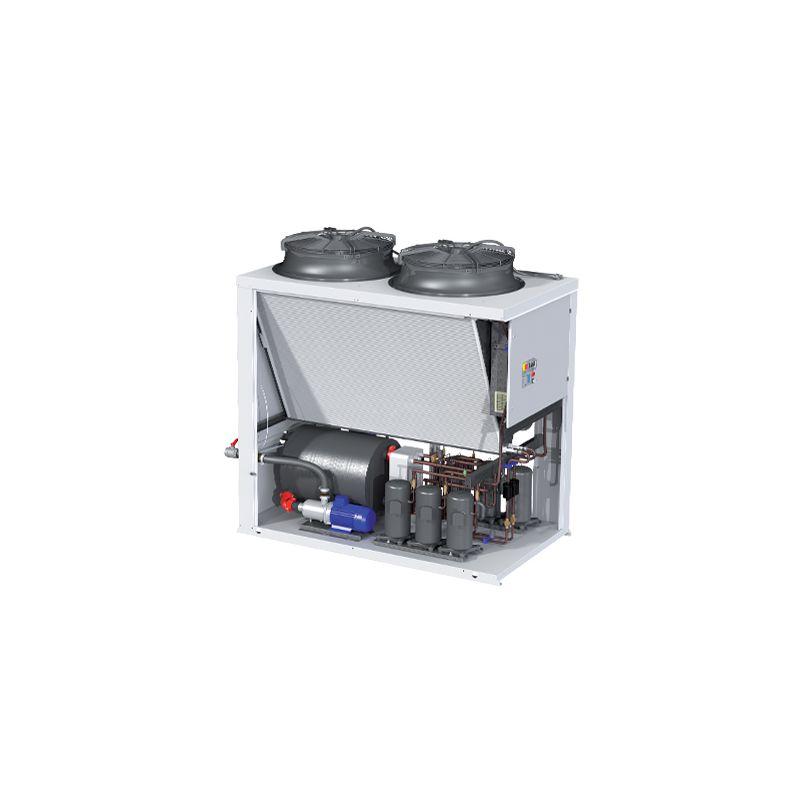

La structure autoportante est en acier protégé par une peinture poudre de polyester. Les éléments de fixation sont en acier inoxydable ou électro-zingués. Les panneaux amovibles permettent l'accès aisé à l'intérieur de l'unité pour les opérations d'entretien. Le compartiment des compresseurs, frontal et accessible sur trois côtés, est indépendant du compartiment condenseur. Les opérations d'entretien peuvent être effectuées en toute sécurité lorsque la machine fonctionne.

Circuit frigorifique complet
Il est constitué de matériaux de première qualité, par du personnel spécialisé et selon des procédures rigoureuses de brasage, conformes à la directive 2014/68/EU.

Il se compose de :
• compresseurs rotatifs et scroll pour le réfrigérant R410A
• évaporateurs à plaques soudobrasées en acier inoxydable AISI 316
• condensateurs à microcanaux en aluminium
• filtre déshydrateur
• voyant de passage avec témoin d'humidité
• vanne de détente thermostatique à égalisation externe de pression
• vannes unidirectionnelles pour les unités multi-compresseurs
• manomètres haute et basse pression
• pressostat haute pression à réarmement manuel
• pressostat basse pression à réarmement automatique
• prises de pression pour contrôles et entretien.

Circuit hydraulique
Il se compose de :
• réservoir inertiel en acier avec isolation thermique
• électropompe en acier inoxydable avec isolation thermique
• vanne de détente
• soupape de sûreté
• soupape de purge automatique
• capteur de niveau d'eau
• pressostat différentiel sur le circuit d'eau
• robinets d'arrêt à boisseau sphérique
• filtre à eau en entrée de l'unité
• manomètre de pression
• robinet de vidange.
• by-pass intégré et calibré (évite les problèmes liés à une fermeture inappropriée des vannes d'arrêt)
Le rapport élevé puissance / volume d'eau par compresseur frigorifique réduit au minimum leurs re-démarrages et favorise le maintien d'une température constante de l'eau en sortie. La configuration multi-compresseurs permet d'avoir un réservoir inertiel plus petit, permettant ainsi d'atteindre rapidement la température de régime de l'installation. Le réservoir inertiel est placé sur le tuyau de décharge afin d'atténuer les variations de température liées aux démarrages et extinctions des compresseurs. Il est disponible sur tous les modèles en versions sous pression (atmosphérique en option). Tous les modèles possèdent des pompes centrifuges en acier inoxydable à haut rendement (avec hélice en acier AISI304), et étanchéité mécanique en carbone/céramique/EPDM. Les machines peuvent être équipées de pompes de circulation 3 bars ou 5 bars. À partir du modèle FRP028, un double système de rotation et pompe est disponible pour l'égalisation des temps de fonctionnement. Tous les modèles de pompes sont asynchrones à 2 pôles, ventilés avec classe d'isolement F et classe de protection IP44/IP55. Toutes les unités de la gamme peuvent être utilisées avec des mélanges d'eau et d'éthylène glycol (jusqu'à 30% de concentration).

Compresseurs
Rotatifs ou scroll, ils sont extrêmement fiables, efficaces et amplement utilisés dans le secteur du conditionnement d'air. Le compresseur scroll est particulièrement apprécié pour son silence et l'absence quasi totale de vibrations. Il ne présente aucun problème de retour de liquide. Les compresseurs sont montés sur des amortisseurs en caoutchouc pour réduire le niveau sonore. Ils sont protégés par un dispositif électronique qui contrôle la séquence des phases (modèles triphasés), afin d'éviter la possibilité de rotation en sens contraire.

Le choix de plusieurs compresseurs
La configuration à plusieurs compresseurs est la caractéristique principale de la gamme FRP (à partir de FRP017). Elle permet au groupe d'eau de disposer d'avantages importants par rapport aux unités de même puissance avec un seul compresseur par circuit :
A. Avoir un meilleur rendement énergétique (EER) en charge partielle : Les unités présentes sur le marché travaillent pendant de très courtes périodes de leur vie à la charge nominale. De ce fait lorsque l'unité fonctionne à charge partielle, les échangeurs se retrouvent surdimensionnés et la conséquence directe est l'amélioration de leur rendement énergétique (EER).
B. Avoir moins de courants de crête et une augmentation de la durée moyenne de la vie des compresseurs.
C. S'adapter au mieux à la charge requise à tout moment, en activant le nombre de compresseurs approprié.

Ventilateurs
De type axial directement accouplés aux moteurs triphasés à 4/6/8 pôles et moteurs avec rotor externe. Ils sont dotés de protections thermiques internes à réarmement automatique et sont de classe d'isolement F. Le contrôle de condensation est géré (de série) avec un régulateur à découpe de phase, grâce à la lecture effectuée par un transducteur de pression placé sur le circuit frigorifique.
Cette solution rend la machine encore plus silencieuse lorsque la température extérieure est basse ou lorsque la machine fonctionne à charge réduite, et optimise davantage les absorptions électriques et donc son rendement énergétique (EER).

Condenseurs
A micro-canaux, entièrement en aluminium, ce condenseur performant permet de concevoir des machines plus compactes, et légères. Il réduit considérablement les charges de gaz réfrigérant (-30 % par rapport aux solutions traditionnelles). Tous les condenseurs sont protégés par un revêtement époxy qui assure une haute résistance à la corrosion, même dans les milieux agressifs. La réalisation intégrale en aluminium élimine tout risque de corrosion galvanique.
À partir du modèle FRP006, les condenseurs sont protégés par un filtre en acier inoxydable, amovible et lavable.

Evaporateur

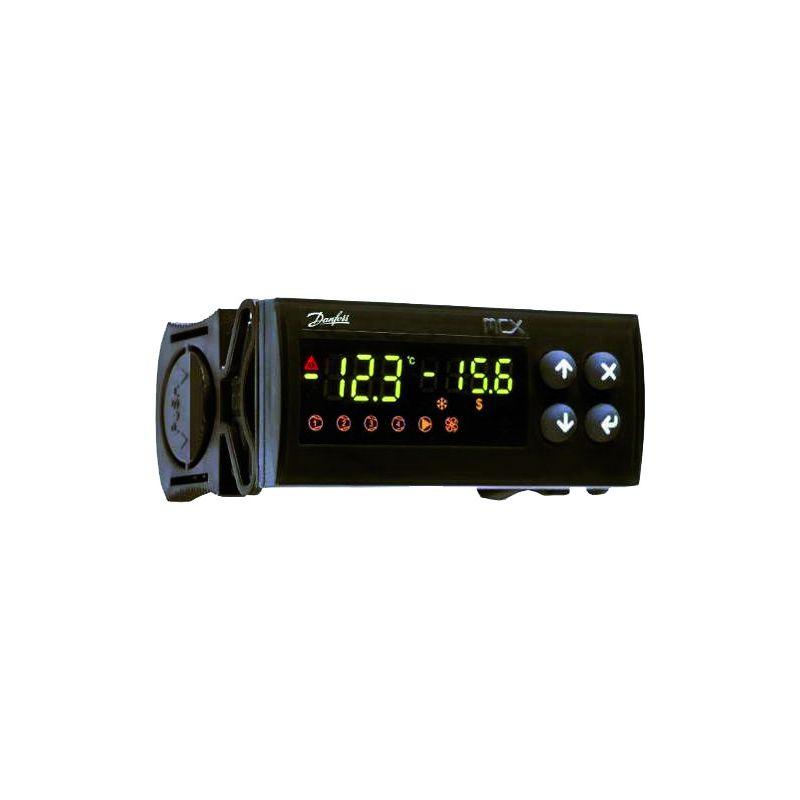

Constitué de plaques soudobrasées en acier inoxydable AISI 316, ils sont de dimensions compactes et offrent un rendement énergétique élevé. La sécurité antigel du contrôleur électronique surveille la température de l'eau en sortie de l'évaporateur, afin d'empêcher le risque de gel. Un pressostat différentiel protège l'évaporateur en cas d'absence de débit d'eau, tandis qu'un filtre mécanique à l'entrée protège l'ensemble du circuit hydraulique contre d'éventuels débris provenant de l'installation. Pour les modèles à partir du FRP055, l'évaporateur est à double circuit réfrigérant et à circuit d'eau unique. Cette configuration est particulièrement efficace pour les charges partielles, par rapport aux solutions avec évaporateurs indépendants.
