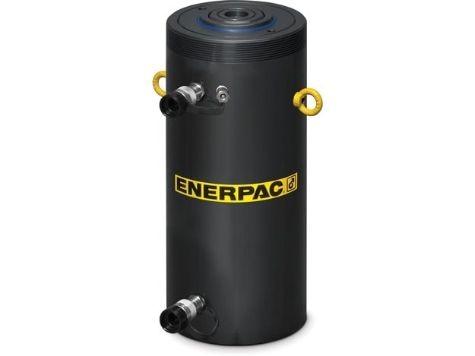

HCR4008 - Vérins de fort tonnage - 4008 kN Capacité - 200 mm Course - Double effet

Pression de travail maximale
700 bar

Classe de capacité
400 tonnes impériales

Capacité max. du vérin Avance
4008 kN

Course
200 mm

Hauteur tige rentrée A
471 mm

Hauteur tige sortie B
671 mm

Type de retour
Double effet. retour hydraulique

Type de piston
Plein

Matériel
Acier

Surface effective du vérin Avance
572.6 cm2

Capacité huile Avance
11451 cm3

Capacité huile se rétracter
3848 cm3

Resistance de charge latérale de la capacité maximale
10% pourcentage

Traitement de surface
Nitruré

Coupler
CR400 Coupler

Poids
321 kg

Dimensions

Hauteur effondrée A
471 mm
(18.54")

Collapsed Height With Optional Tilt Saddle A1
519 mm
(20.43")

Optional Tilt Saddle Addition To Collapsed Height A1
48 mm
(1.89")

Hauteur étendue B
671 mm
(26.42")

Diamètre extérieur D
350 mm
(13.78")

Diamètre d'alésage du cylindre E
270 mm
(10.63")

Diamètre du piston F
220 mm
(8.66")

Base pour avancer Port H
74 mm
(2.91")

Haut pour rétracter le port
111 mm
(4.37")

Diamètre de la selle J
159 mm
(6.26")

Saddle Protrusion de Plunger K
4 mm
(0.16")

Angle d'inclinaison max. de la tête R
5 degrees
(5 degrees)

Trous de montage de la base Bolt Circle U
300 mm
(11.81")

Montage base Filetage V
M16 x 2 mm
(M16 x 2")

Trous de montage de la base Profondeur du filetage Z
25 mm
(0.98")
