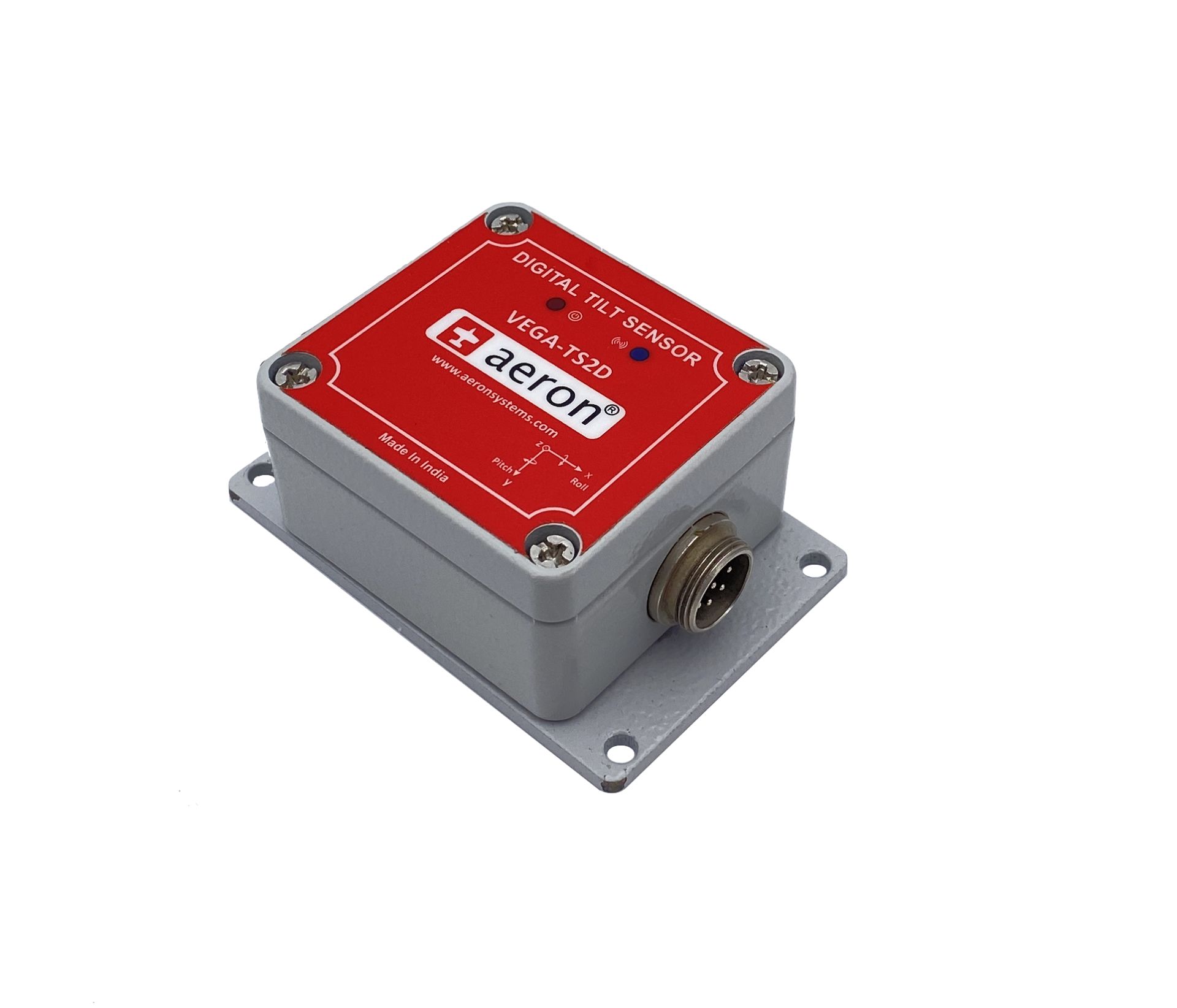

Inclinomètre 2 axes ts2d, 2 axis tilt sensor roll

Le VEGA-TS2D possède un accéléromètre de qualité industrielle à faible bruit avec une faible dépendance à la température, ce qui en fait un choix idéal pour les applications OEM. La sortie est disponible dans un débit de données configurable.

Le VEGA-TS2D offre une sortie (formats - RS232, RS485 ASCII et MODBUS RTU) et en environnement statique ou non accéléré. L'appareil est livré avec un connecteur M8 circulaire de qualité industrielle facilitant la compatibilité de l'appareil sur une large plage.

VEGA-TS2D convient au suivi solaire, à l'indication de charge de sécurité, à la robotique, à la marine et à d'autres applications de nivellement de plate-forme statiques ou sans accélération.

RÉSUMÉ DES CARACTÉRISTIQUES

• Détection d'inclinaison sur deux axes
• Taux de rafraîchissement - 1/5/10/50 Hz
• Sortie RS232 et RS485 ASCII et MODBUS
• Stabilité dans le temps et dans la plage de température

Compact 88 mm (L) x 58 mm (W) x 37 mm (H)
Basse consommation < 100 mA @ 12V

L’inclinomètre 2 axes VEGA-TS2D est largement utilisé pour les industriels pour la mesure et/ou surveillance de l’inclinaison. Il peut être utilisé avec soit une connexion avec un PC/Terminal ou un système d’acquisition ou avec un afficheur.

Dans le premier cas les informations provenant des 2 axes sont envoyées vers le PC/Terminal ou un système d’acquisition. Le traitement se fait en fonction des besoins de l’application. Il peut être fait en temps réel ou alors les informations peuvent être enregistrées pour un traitement ultérieur.

Dans le deuxième cas, les informations en provenance de l’inclinomètre sont lues sur l’afficheur. Cela est très souvent utilisé pour le réglage ou la mesure d’inclinaison.

Performances :

• Plage de mesure ±180 ̊ (X) / ±60 ̊ (Y)
• Résolution 0.01 ̊
• Précision ±0.2 ̊ (1σ)(static)
• Taux de rafraichissement (configurable) 1 Hz, 5 Hz, 10 Hz, 50 Hz

Electrique :

• Alimentation 9 to 28 VDC
• Consommation < 100 mA @ 12V
• Interfaces RS232, RS485
• Protocoles ASCII, MODBUS RTU
• Vitesse de transmission 9600, 19200, 38400, 56700, 115200

Environnement :

• Tenue aux chocs 20 g
• Indice de protection IP65
• Plage de fonctionnement en température -40 ̊C to 85 ̊C

Encombrement :

• Dimensions 88 mm (L) x 58 mm (W) x 37 mm (H)
• Poids <300 gms
• Matériau du boitier Aluminium
