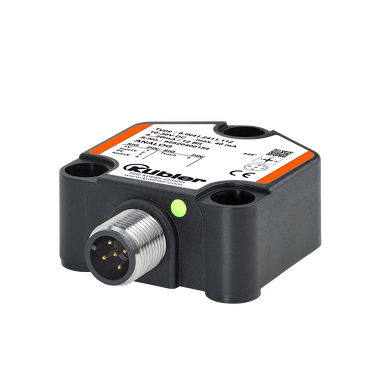

Inclinomètre - IN41

Solution économique : capteur d'inclinaison pour applications statiques.
Les Inclinomètres de la série IN41 permettent de mesurer de manière fiable des inclinaisons sur 2 axes dans une plage de mesure de ±85° ou des inclinaisons sur 1 axe jusqu'à 360°. Grâce à leur boîtier compact et à leur indice de protection élevé jusqu'à IP68/IP69K, ils sont également adaptés à une utilisation dans des environnements exigeants. Les plages de mesure sélectionnables en option, les fonctions de filtrage intégrées et les différentes interfaces analogiques permettent une adaptation flexible à différentes applications.
Mécaniquement
Dimension :
44,5 mm x 42,5 mm x 20 mm
Raccordements :
Câble axial
M12 Connecteurs
Température de fonctionnement :
-40 °C ... +85 °C
Indice de protection :
IP68
IP69k
Électrique
Plage de mesure :
0°...360° / -85°...+85°
Précision :
±0,1 ... ±0,3° / ±0,1 ... ±0,7°
Interfaces :
Analog 0,1...4,9 V
Analogique 0,5...4,5 V
Analog 0...5 V
Analog 0...10 V
Analogique 4...20 mA
Tension d'alimentation :
0...80 V AC
10...30 V DC
Fiche technique :
PDF – 612,7 KB | 09.2025
Caractéristiques et avantages :

• Capteur analogique pour des mesures d'inclinaison fiables

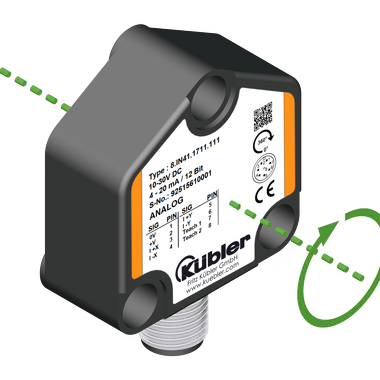

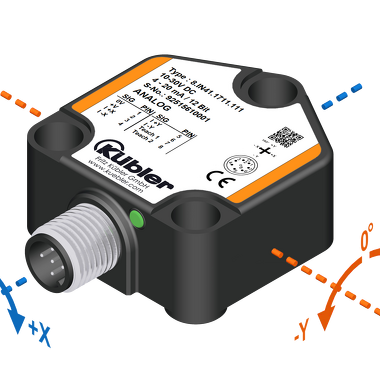

• Mesure sur 2 axes jusqu'à ±85° ou mesure sur 1 axe jusqu'à 360°
• Précision de mesure sur toute la plage de mesure (jusqu'à 0,1° max.)
• Pour les applications avec un espace d'installation limité
• Solution économique avec un faible encombrement
• Adaptation flexible à des applications variées
• Plages de mesure et fonctions de filtrage sélectionnables en option
• Différentes interfaces analogiques
• Mise en service et diagnostic simples
• Affichage LED pour un aperçu rapide de l'état de fonctionnement
• Réglages « Easy-Teach » individuels via l'adaptateur Teach
• Définir le préréglage (point zéro / position centrale)
• Mise à l'échelle de la plage de mesure analogique (position de départ/d'arrivée)
• Réglage du filtre du capteur
• Réinitialisation aux réglages d'usine
• Pour une utilisation dans des conditions environnementales difficiles
• Indice de protection IP68/IP69k pour une utilisation dans des environnements exigeants
• Protection également contre le brouillard salin et les changements rapides de température
