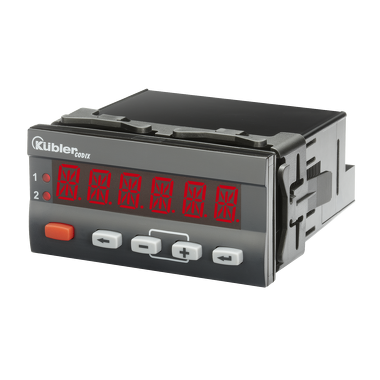

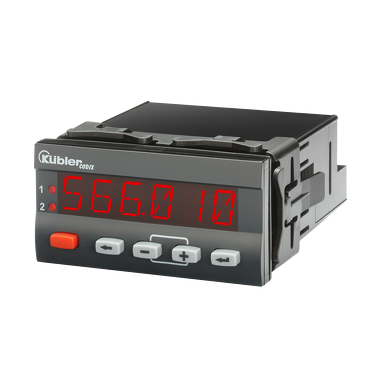

Jauge de contrainte pour la pression et le poids électronique - Codix 566
Description
Contrôleur DMS (jauges de contrainte) avec fonction totalisateur.
L'appareil de traitement Codix 566 intégrant une fonction de totalisation affiche dans une résolution élevée les valeurs mesurées de toutes les jauges de contrainte, surveille et régule 2 valeurs limites. Ces affichages rapides deviennent une nouvelle référence en termes de facilité d'utilisation. Grâce à un affichage LED bien lisible à 14 segments avec des textes explicatifs à faire défiler et une fiche d'instructions abrégées, la lecture fastidieuse d'instructions complètes n'est plus nécessaire. Existe aussi avec une sortie analogique en option.
Mécaniquement
| Modèle | électronique |
| Dimension 1 | 96 x 48 mm | 92 x 45 mm |
| Indice de protection | IP65 |
| Température de fonctionnement | -20 °C ... +75 °C |
| Poids | 180 g |
| Montage | En façade |
Électrique
| Tension d'alimentation | 100...240 (± 10%) V AC10...30 V DC |
| Signal d'entrée | Empfindlichkeit: 3,3 - 3,0 - 2,0 mV/V Empfindlichkeit: 1,5 - 1,0 mV/V |
| Signal de sortie | Analog 0...10 V Analog 0...20 mA Analog 2...10 V Analogique 4...20 mA 2 x Relais |
Fiche technique
- Codix 566 PDF ? 1,2 MB | 09.2025
- DE
- EN
- FR
- Codix 566 Multilingue: Allemand, Anglais, English (USA), Français, Italien, Espagnol PDF ? 10,3 MB | 09.2025
- Codix 56x - Complément sortie analogique Codix 56x Multilingue: Allemand, Anglais, English (USA), Français, Italien, Espagnol PDF ? 1,4 MB | 09.2025
- Codix 564 / 565 / 566 CE Multilingue: Allemand, Anglais, Français PDF ? 103,4 KB | 09.2025
- Codix 566 ? 21,5 MB | 09.2025
- Codix 566 ZIP ? 1,9 MB | 09.2025
- UL Canada - Compteur et afficheurs de process PDF ? 78,6 KB | 09.2025
- UL USA - Compteur et afficheurs de process PDF ? 76,1 KB | 09.2025
Facile à utiliser

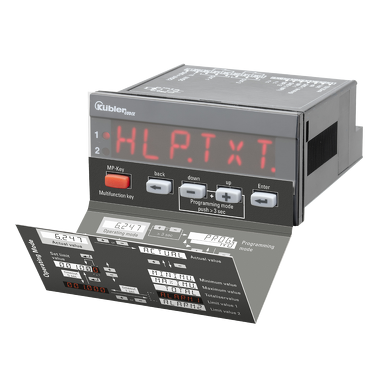

Carte d'instructions succinctes pratique pour le paramétrage et la commande de l'appareil
Texte d'aide de traduction phonétique
Affichage LED 14 segments bien lisible, à 6 caractères, 14 mm de hauteur
Programmation facile par 4 touches frontales
Une touche frontale et 2 entrées supplémentaires spécifiques à l'application peuvent être programmées.
Courbe caractéristique spécifique au client de plus de 12 points de référence pour toutes les entrées du signal de mesure
Mémoire mini-maxi réinitialisable individuellement
À haut rendement
Taux de mesure de 10 mesures/seconde
Courbes caractéristiques spécifiques à l'application à 12 points de mesure
Fonction de totalisateur manuelle pour addition des valeurs mesurées, réinitialisable séparément
2 sorties relais (contacts inverseurs) pour surveillance des valeurs limites avec hystérèse et fonction de retard allumée-éteinte pour des valeurs de mesure ou du totalisateur actuelles
Sortie analogique pour valeur mesurée actuelle, valeur mini, valeur maxi ou valeur du totalisateur
Tension d'alimentation du capteur 10 V.c.c. / 30 mA pour alimentation de ponts de mesure à 350 Ohm
Entrées et sorties à potentiel séparé
Filtre numérique de premier ordre pour éviter les fluctuations d'affichage en cas de signaux d'entrée instables
Fonction tare
