Joints profilés pour système de tuyauterie - Diamètres de 60 à 630 mm - Matériaux variés

Caractéristiques techniques :

• Utilisation : à utiliser en combinaison avec les colliers de serrage JACOB et système de tuyauterie avec bord tombé 6 mm

• Compatibilité - Système tuyauterie 1 mm :

  • 1 mm avec 1,5 mm

  • 1 mm avec 2 mm

  • 1,5 mm avec 1,5 mm

• Compatibilité - Système tuyauterie 2 mm :

  • 2 mm avec 1,5 mm

• Recommandation : pour les tuyaux de 3 mm, il est recommandé d’utiliser les joints profilés pour système de tuyauterie 2 mm en NBR ou silicone

Diamètre disponible

• 60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315, 350, 400, 450, 500, 560, 630 mm

Matériaux disponibles

• NBR gris
• Silicone beige
• Silicone bleu

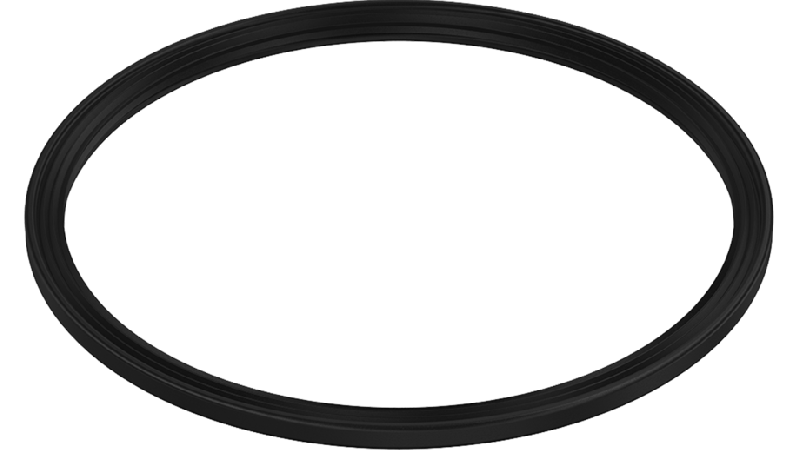

• EPDM noir

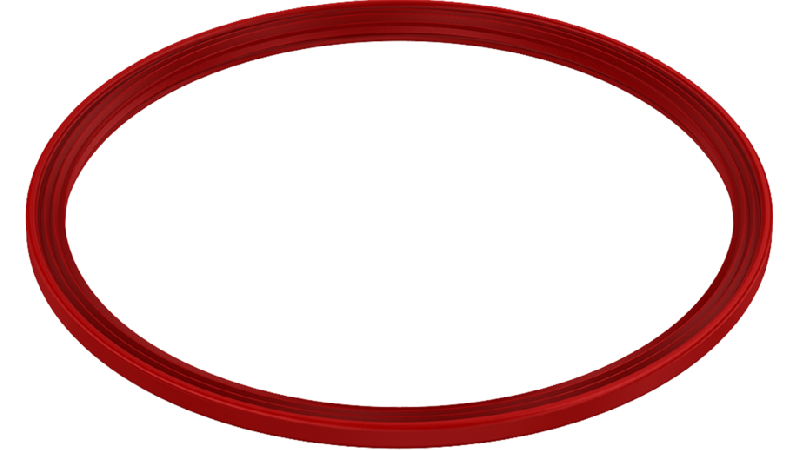

• FKM rouge brun

Diamètres de 450 à 630 mm disponibles sur demande. L'épaisseur est compensée par des joints en forme de U plus épais d'1 mm et plus minces de 2 mm. Le joint est seulement enfilé sur l'une des deux languettes. Aucune fuite de liquides condensés n'a été déterminée dans le tuyau lorsque le joint en forme de U est suffisamment résistant aux matériaux utilisés.

La gamme de brides:

Toute la gamme JACOB est également disponible avec un raccordement à bride. Les diamètres de grande taille avec une étanchéité maximale sont notamment requis dans les grandes installations aérauliques pour l'aspiration des poussières, brouillards d'huile ou autres condensats. La gamme de brides JACOB représente ici la solution idéale.
