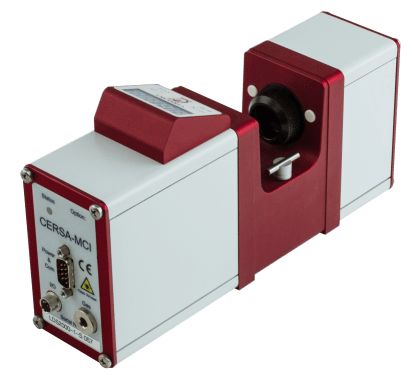

LDS Laser - Mesures de diamètre très fins (5µm) - CERSA - Précision 0.1µm sans contact_0

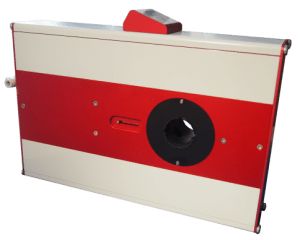

LDS Laser - Mesures de diamètre très fins (5µm) - CERSA - Précision 0.1µm sans contact_1

Description

CERSA a lancé son premier appareil pour la mesure du diamètre de fils fins dès 1986. Le LDS, un appareil révolutionnaire, utilisait déjà le principe optique de la diffraction. Une technologie toujours utilisée de nos jours et parfaitement maîtrisée par CERSA. Elle apporte la plus grande précision possible, de l'ordre de 0.1µm, pour la mesure sans contact de produits cylindriques jusqu'à des diamètres très fins (jusqu'à 5µm).


Un appareil largement utilisé par les plus grandes entreprises de filières, fabricants de fils métalliques et métal précieux. Une mesure précise qui ne nécessite pas de moyennage et un appareil sans pièces mobiles, ce qui lui assure une très bonne longévité et robustesse (pas de miroirs en rotation comme la concurrence).


Caractéristiques principales :

  • Capteur de mesure laser : Une tête de mesure compacte qui contient le système optique ainsi que toute l'électronique. Pas de contrôleur externe nécessaire pour le faire fonctionner.
  • Peut fonctionner de manière totalement autonome ou connecté à un PC et un logiciel d'analyse des mesures.
  • Large gamme de diamètres couverts : de 5µm jusqu'à 2mm.
  • Plusieurs modèles disponibles pour des applications variées.

Diamètre d'un cylindre et calcul d'ovalisation :

  • Version off-line : Utilisé en version stand-alone par de nombreux fabricants de fils fins, et associé à une gamme d'accessoires dédiés, le LDS permet :
    • Le contrôle qualité de la production ou des produits entrants.
    • Mesure du diamètre, calcul de l'ovalisation, statistiques.
    • Enregistrement des données, impression de rapports, etc.
  • Version on-line : Le LDS peut également être utilisé en ligne en version 1 axe ou 2 axes (à 90°) pour :
    • Le contrôle continu du diamètre de fils en sortie de tréfileuse.
    • La version 2 axes permet d'avoir une idée plus précise de l'ovalisation du fil et de détecter l'usure lente des filières.

    Un appareil simple à mettre en œuvre sur ligne, et qui, grâce à son afficheur intégré et sa sortie digitale, informe rapidement l'utilisateur de toute dérive par rapport aux tolérances fixées. Le LDS dispose de plusieurs entrées-sorties (analogiques et numériques) pour communiquer avec un PC ou PLC (voir détail sur la fiche technique téléchargeable).
