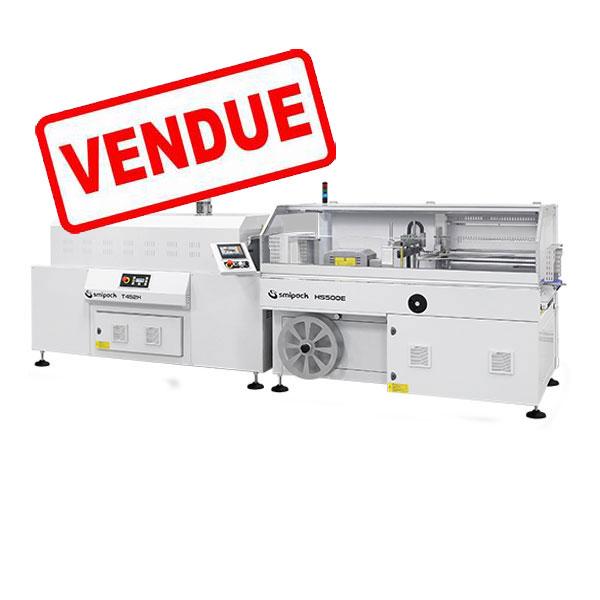

Ligne complète SMIPACK – convoyeur GH2000/400 + emballeuse HS500E + tunnel T452H – Décembre 2019

Ligne complète SMIPACK de Décembre 2019 comprenant :

• un convoyeur GH2000/400
• une emballeuse HS500E
• un tunnel T452H

Prix de l'ensemble : 32.500 € (Frais de transport et installation en sus)

Données techniques

GH2000/400 – Tapis d'alimentation

Tapis d'alimentation pour la gamme de soudeuses en L automatiques
Les tapis de la gamme GH peuvent se connecter directement aux soudeuses en L
Tapis motorisé
Régulateur de vitesse indépendant de la conditionneuse
Conformité avec les réglementations CE

HS500E Conditionneuse

Conditionneuse en continu FULL ELECTRIC 4.0 avec 2 tapis
Cycle de travail intermittent
Barre transversale équipée d'une lame de soudure traitée PTFE contrôlée par Inverter et Encoder
Système de soudure latérale par friction à lame chaude
Système de contrôle FLXMOD® pourvu de:

• Interface opérateur moyennant Panneau PC et moniteur à écran tactile en couleurs 7 pouces wide avec PLC user-friendly
• Section de puissance et de contrôle se composant de:
• Variateur pour chaque moteur
• Modules de commande IN/OUT (entrée/sortie) à 16 entrées/sorties digitales
• Modules de commandes entrées analogiques
• Modules de contrôle lecture des thermocouples
• Ce système autorise un contrôle tout à fait simple et soigné de toutes les opérations en cours, telles que:
• Réglage de la hauteur de la barre transversale
• Double réglage de la température de soudure, aussi bien sur le soudeur longitudinal que sur le transversal
• Réglage du temps de soudage
• Possibilité de conditionner des paquets simples ou des groupes de produits
• Vitesse des tapis de transport réglable électroniquement
• Statistiques de processus
• Dispositif d'approche des tapis motorisé contrôlé par inverter compris
• Système motorisé de centrage de la soudure
• 50 programmes à mémoriser
• Convoyeur d'entrée dégagé des équerres pour faciliter l'insertion du film
• Systèmes pour le guidage et la diminution de la tension du film placés avant la barre transversale et le système de soudure longitudinale
• Dispositif de mouvement latéral du système de soudure longitudinale
• Bouton d'urgence
• Consommation d'énergie réduite
• Conformité avec les réglementations CE

Tunnel T452H

Tunnel de thermorétraction à deux chambres
Système de contrôle FLXMOD® doté de:

• Panneau de contrôle LCD alfa-numérique avec une carte électronique
• Section de puissance modulaire, séparée du panneau de contrôle et équipée avec :
• Inverter pour le contrôle de la vitesse du tapis du four
• Relais statistiques pour le contrôle du module de résistances
• Ce système permet un contrôle simple et précis de toutes les opérations courantes, comme :
• Réglage de la vitesse du convoyeur
• Réglage de la température de rétraction
• Possibilité de mémoriser jusqu'à 10 cycles de travail différents
• Convoyeur du tunnel avec rouleaux pivotants ou fixes, recouverts de silicone
• Système de refroidissement
• Déflecteurs réglant le flux d'air
• Consommation énergétique réduite
• Conformité aux normes CE

Caractéristiques

GH2000/400 – Tapis d'alimentation

• Alimentation électrique : 220 – 240 V – 1PH – N – PE – 50/60 Hz
• Puissance électrique : 370 W
• Vitesse des convoyeurs : 7 – 30 m/min
• Dimensions de la machine : 2080 x 840 h 885 – 1155 mm
• Poids net de la machine : 100 Kg

HS500E – Conditionneuse

• Alimentation électrique : 220 – 240 / 380 – 415 V- 3PH+PE / 3PH + N + PE – 50/60 Hz
• Puissance électrique : 2330 W
• Barre de soudure : 500 mm
• Hauteur maximum du paquet : 200 mm
• Vitesse du convoyeur : 10 à 30 m/min
• Production moyenne : jusqu'à 4200 pph
• Dimension maximum de la bobine film : 600 – ø 350 mm
• Dimensions de la machine : 2180 x 1545 x h 1505 – 1665 mm
• Poids net machine : 715 Kg
• Films utilisables : Polyoléfines / Polyéthylène up to 30 µ (Polyéthylène de 15 à 60 my avec option barre de soudure pour polyéthylène)

(**) Paquets par heure. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de film utilisé.

T452H – Tunnel

• Alimentation électrique : 220 – 240 / 380 – 415 V – 3PH + PE / 3PH + N + PE – 50/60 Hz
• Puissance électrique : 12750 W
• Hauteur maximum du paquet : 240 mm
• Vitesse des convoyeurs : 4 – 29 m/min
• Dimensions de la machine : 2160 x 940 mm – h 1410 – 1565 mm
• Poids net de la machine : 390 Kg
• Films utilisables : Pvc, Polyoléfines et Polyéthylène up to 80 µ
