Limiteur de débit à effet VORTEX - section 3 fois supérieure à un ajutage - versions fixes et amovibles

Le LIMITEUR DE DÉBIT À EFFET VORTEX, ou LIMITEUR VORTEX, se positionne en sortie d’ouvrage de régulation, côté rétention. Il permet de contenir le débit sortant en fonction de la hauteur d’eau maximale en amont.

Sa section de passage est au moins trois fois plus grande que celle d’un trou d’ajutage. Le LIMITEUR À EFFET VORTEX réduit donc le risque de bouchon en sortie de bassin. La limitation du débit se fait sans mécanisme mobile, ce qui minimise la maintenance.

Le LIMITEUR VORTEX est proposé en deux configurations :

• Version fixe : s’installe directement sur la paroi bĂ©ton ;

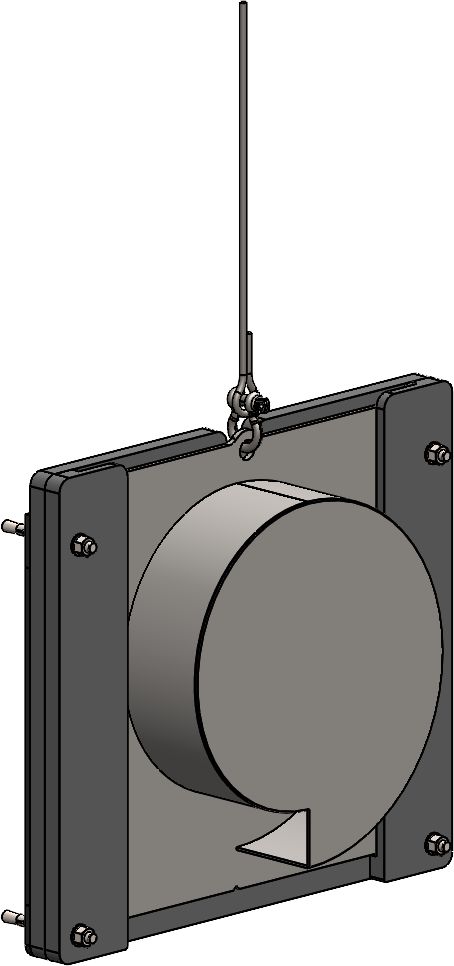

• Version amovible : montĂ©e sur glissières, pouvant ĂŞtre retirĂ©e depuis la surface avec une Ă©lingue.

Le LIMITEUR VORTEX nécessite une montée en charge en amont pour pouvoir fonctionner. La formation du vortex, c’est-à-dire du tourbillon, se produit lorsque le limiteur est entièrement immergé.

Par effet de la pression hydrostatique, l’eau se met à tourbillonner dans la chambre du limiteur. La vitesse de l’eau, combinée à la forme en volute du limiteur, fait que l’effluent s’écoule sur la périphérie du tube de sortie. Un cône d’air se forme au centre du limiteur.

C’est ce cône d’air qui permet la limitation du débit tout en gardant une section de passage importante : plus de trois fois supérieure à celle d’un ajutage.
