Logiciel de conception de pieuvres électriques et fluides
L’offre DESA pour la conception des pieuvres électriques et fluides se décline en 2 produits :
- PIEUVRE : un logiciel complet et autonome.
- CAD-PIEUVRE : un AddOn pour AutoCad©, utilisable avec AutoCad ou tout logiciel compatible.
CAO appliquée aux études de câblage
La CAO appliquée aux études de câblage selon la technique de pieuvres électriques et fluides permet de :
- Déterminer les longueurs des conduits, des fils et/ou câbles qu’elles contiennent.
- Identifier la couleur des fils.
- Optimiser le placement des boîtes.
Pour cela, un plan est nécessaire (format Autocad, PDF ou BIM), sur lequel il faut placer les éléments suivants : tableau (ou coffret), boîtes de raccordements, éclairages, prises, circuits spécialisés, VDI, appareils divers, gaines.
- Les fonctions de dessin permettent de tracer des gaines respectant les passages obligés pour une représentation lisible.
- Les boîtes de raccordement peuvent être placées au plafond, dans une cloison, au-dessus de la dalle du plafond, …etc., en respectant les techniques de réalisation et les contraintes des constructeurs d’habitations.
- Calcul des longueurs : Les symboles de la bibliothèque ont leur hauteur de pose associée. Le paramétrage indique le niveau des gaines ou conduits dans les plafonds, le sol, ou, pour la rénovation, au niveau des plinthes.
- Détermination du contenu des gaines : La gestion est plus complexe en rénovation qu’en travaux neufs (repiquages, tronçons, changements de conduits, etc.).
- Les couleurs des fils sont adaptées en fonction du nombre de boîtes et de gaines.
Le logiciel doit être simple, et les algorithmes doivent faire tout le travail automatiquement.
PRINCIPALES FONCTIONS
- Module de calcul des métrés prenant en compte :
- Type de conduit utilisé.
- Hauteurs et tracés sur le plan pour les conduits d’électricité, d’air, d’eau, de climatisation.
- Calcul des longueurs des conduits.
- Gestion des fils dans les conduits :
- Type, couleur et section.
- Tenants et aboutissants.
- Longueur.
- Utilisation de couleurs différentes pour les fils dans une même gaine ou boîte (dans la mesure du possible).
- Cumul des longueurs des conduits par diamètre et des fils par couleur et section.
- Gestion complète et assistée des renvois de folios.
- Rapports avec gaines et contenus.
- Étiquettes des conduits.
- Raccordement des fils aux barrettes dans les boîtes de raccordement/boîtes pieuvre.
- Options spécifiques pour pieuvres :
- Couleur par pieuvre (ou boîte de raccordements).
- Plan par pieuvre.
- Conduits en arcs de cercle, lignes multiples, Bézier, courbes, flèches, canalisations orthogonales arrondies.
- Placement des boîtes-pieuvres optimisant la longueur des fils.
CAD-PIEUVRE
CAD-PIEUVRE s’utilise en complément d’un logiciel au format DWG ou DXF pour assurer la partie graphique :
- Plan.
- Appareils électriques à raccorder.
- Conduits (gaines).
- Liaisons logiques.
Le module CAD-PIEUVRE permet :
- De générer la liste des boîtes, gaines et fils.
- De vérifier la conformité C15-100.

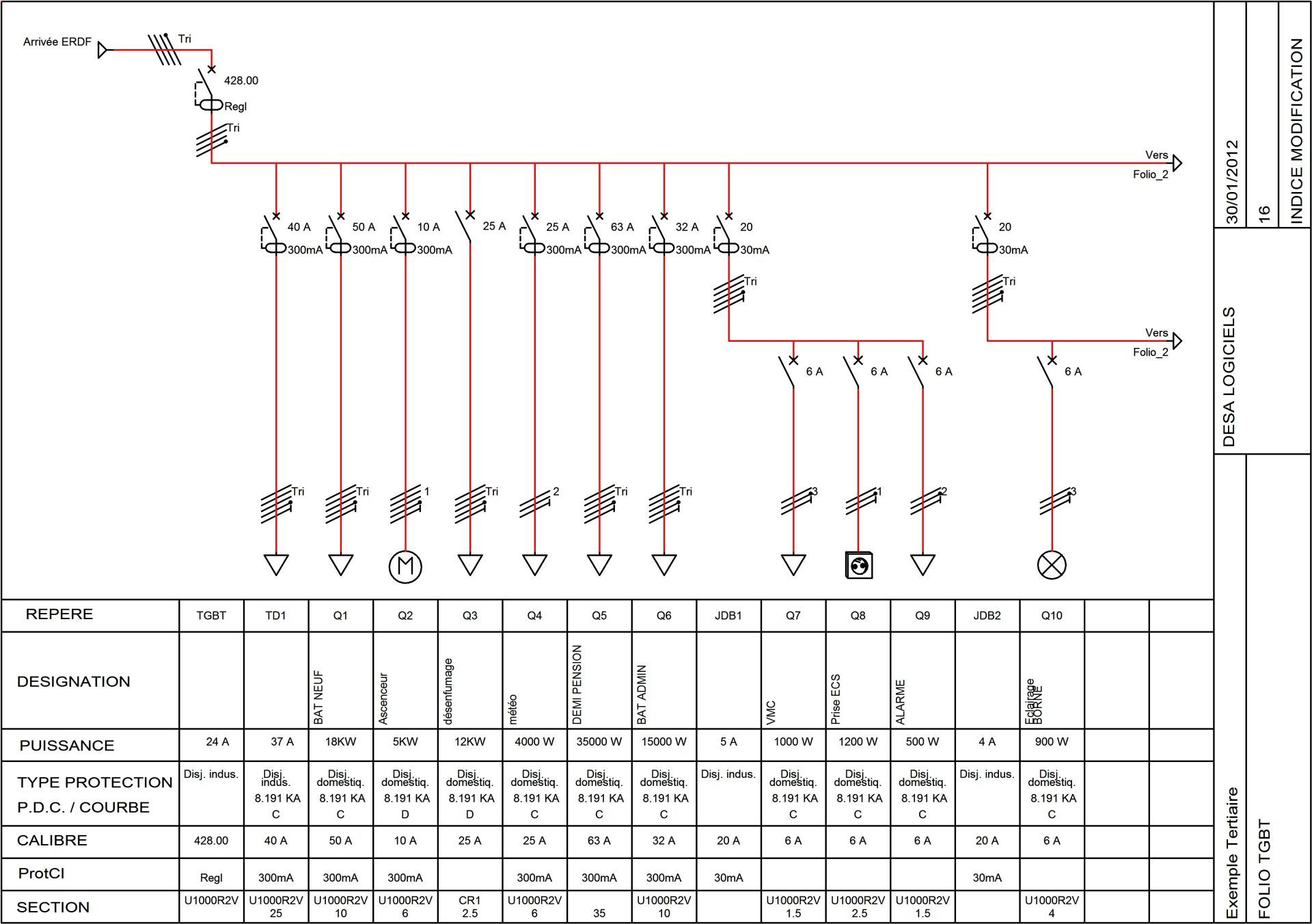

- De produire des schémas unifilaires et le plan du coffret.
