Machine d'électroérosion par enfonçage CHMER - CM SÉRIE EZ

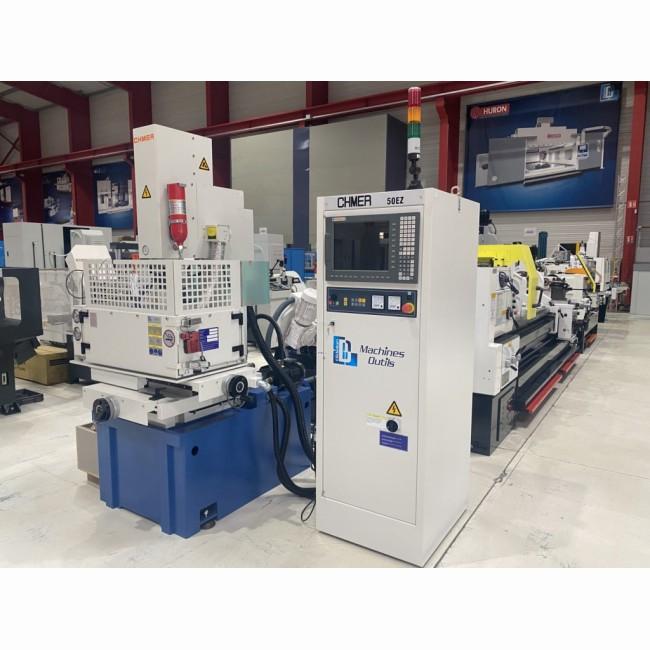

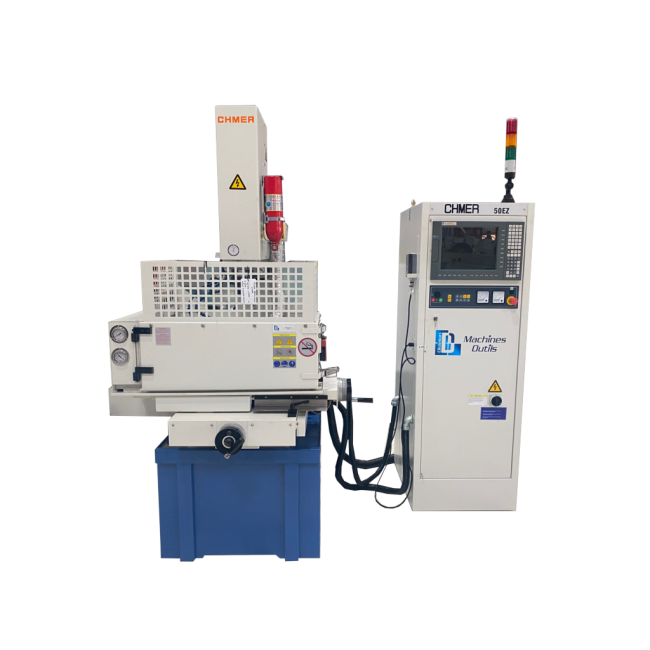

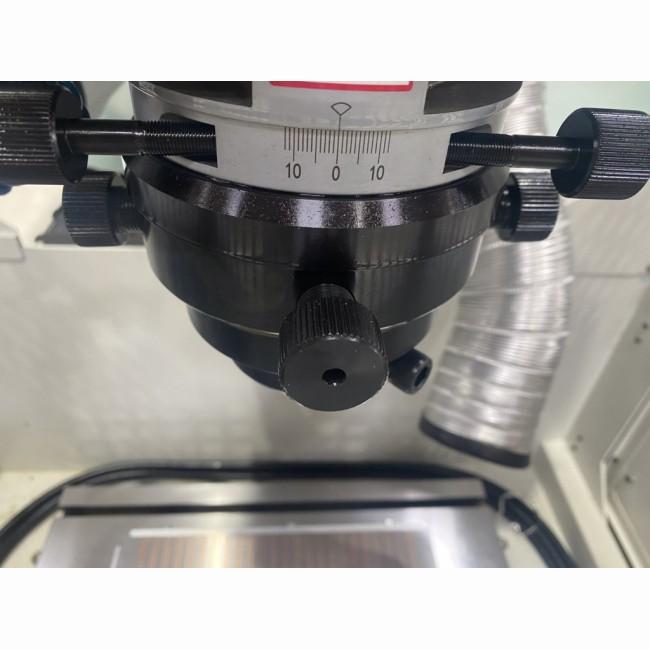

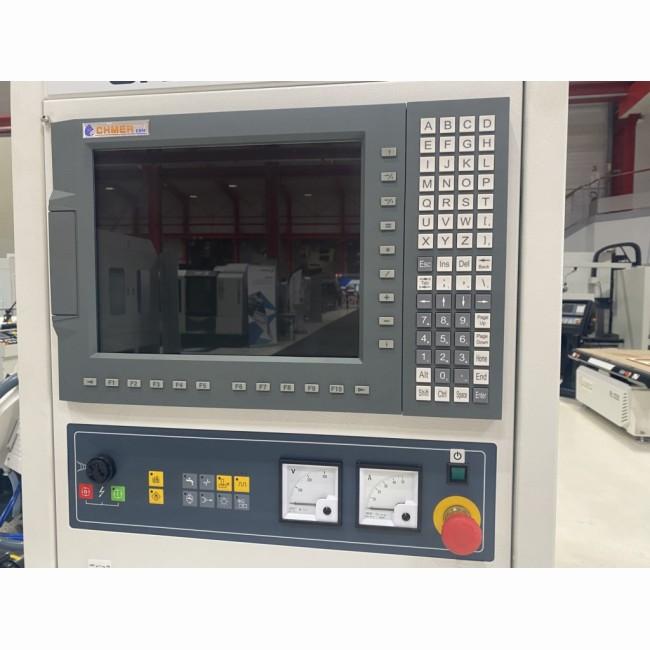

CHMER - CM série EZ

• Désignation : CM série EZ
• Référence DMO :
• Marque : CHMER

Neuf Sur commande

Gamme d'électroerosion par enfonçage conventionnelle CHMER série CM.

CHMER est un constructeur spécialisé dans les machines d'électroerosions (fil / enfoncage / percage rapide / fraisage graphite).

• La série des CM-EZde CHMER sont des machines d'électroérosion par enfonçage. Sous le nom international EDM (Electrical discharge machining), l'électroérosion est réalisée par des machines non conventionnelles travaillant par enlèvement de métal. Le processus de l'électroérosion, aussi appelé usinage par étincelage, consiste en l'usinage d'une pièce grâce à d'innombrables décharges électriques générées entre la pièce à usiner et l'électrode-outil. Ce procédé offre lors de la fabrication, de parfaits résultats avec une très haute précision d'usinage qu'elle que soit la nature du métal à travailler tant qu'il est conducteur (Acier, Titane, Carbure, Acier Inoxydable, Carbure de tungstène etc...). L'électroérosion est une technologie parfaitement adaptée à la production de pièces mécaniques de grande précision, prototypes, pièces unitaires, pièces de petites et moyennes séries.
• L'électroérosion par enfonçage : ou « die sinking » en anglais, dans laquelle une électrode de forme complémentaire à la forme à usiner s'enfonce dans la pièce. Ce processus implique donc la création d'une électrode négative (généralement un mâle) similaire à la forme que l'on souhaite obtenir durant l'usinage. La particularité de l'electroérosion par enfonçage est qu'il n'a pas à être débouchant et qu'il permet de réaliser des formes très complexes.

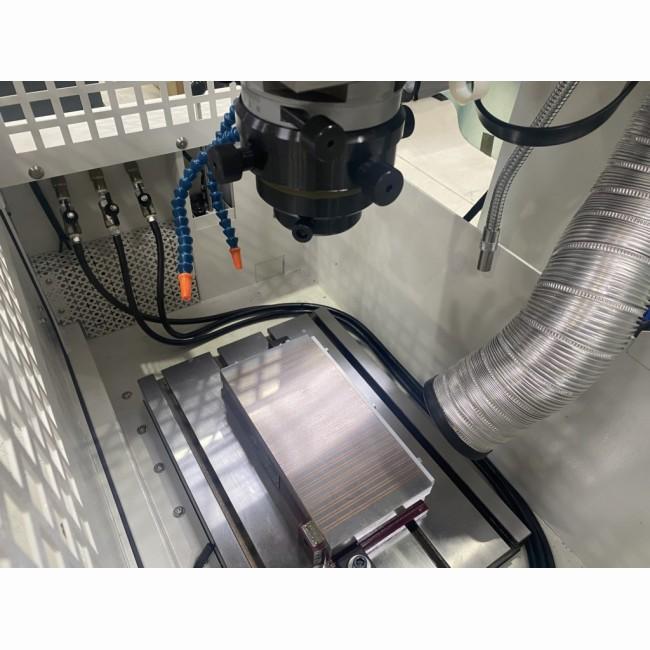

• La gamme d'électroérosion par enfonçage CHMER type CM fonctionne par immersion totale de la pièce pendant l'usinage

Les formes usinées par les electroérosions par enfonçage sont quasiments infinies c'est pourquoi de nombreux secteurs sont demandeurs de ce type de machine. On y retouve généralement :

• Le médical
• L'horlogerie de luxe
• Secteur de la connectique
• L'aéronautique
• l'énergie l'autombile
• etc...

Ce procédé à l'avantage d'usiner n'importe qu'elle pièce, n'importe qu'elle matière tant qu'elle est conductrice ou semi-conductrice tout en vous faisant bénéficier d'un état de surface incomparable. Le niveau de précision est tel que sur ce type de machine, la tolérance peut aller jusqu'a +/-0,0005 mm sur la côte désirée.

Les avantages des machines d'électroérosion par enfonçage sont nombreux, ce qui leur permet d'être toujours plus populaires et plus nombreuses dans les industries 2.0 d'aujourd'hui :

• Usinage ultra-précis
• Usinage de pièces préalablement trempées
• Procédé adapté aux métaux très durs y compris les aciers trempés et les carbures (Titane, inox, Inconel...)
• Polyvalence et possibilités d'usinage quasiment infinies
• Usinage de formes spéciales (trous de section carrée, triangulaire, en hélice, gravures complexes)
• Etat de surface de la pièce finie avec Ra (rugosité) plus ou moins élevée
• Possibilité de tendre vers un état de surface proche du poli miroir
• Aucune force mécanique n'est exercée sur la pièce : élimination de systèmes de blocage complexes

Il est bien évidemment possible d'équiper ces machines avec les systèmes d'outillages standards du marché à savoir Erowa, 3R, systeme orbicut...

Caractéristiques techniques

• Dimension de la table (mm) : 500 x 350/650 x 400/800 x 500/1000 x 600
• Course X (mm)300/400/500/600
• Course Y (mm)200/300/400/500
• Course axe U / V (mm)+ / - 5+ / - 5+ / - 5+ / - 5
• Dimension du réservoir (mm)820 x 500 x 300/1050 x 600 x 300/1250 x 700 x 500/1500 x 800 x 500
• Course Z1 automatique (mm)300/350/500/500
• Course Z2 manuelle (mm)
• Distance entre la table et le nez (mm)250 à 550/205 à 555/205 à 705/250 à 750
• Poids maxi de l'éléctrode (kg)60/100/300/300
• Poids maxi de la pièce (kg)500/50/1500/2250
• Encombrement (L x l x H) (mm)1300 x 1300 x 2150/1400 x 1340 x 2190/3380 x 2310 x 2650/3970 x 2410 x 2750
• Poids de la machine (kg)1000/1400/3200/3500
• Générateur (A)50 / 75 50 / 75 50 / 75 50 / 75
• Puissance d'entrée (Kw)4 / 5 4 / 5 4 / 5 4 / 5
• Meilleure rugosité (um / Ra)0,45 / 0,20,45 / 0,20,45 / 0,20,45 / 0,2
• Capacité du réservoir diélectrique (L) : 280/390/720/900
• Type de filtration: papier/papier/papier/papier
• Puissance de la pompe (Ch)0.5/0.5/0.5x2/0.5x2
• Poids du réservoir (kg)intégré dans la machine80110160
• Dimensions du réservoir (L x l x h) (mm)intégré dans la machine : 1400 x 800 x 430/1800 x 800 x 500/1800 x 1000 x 500
