Machine de lavage par aspersion avec plusieurs bains pour volumes et poids
Description
EVO THOR MULTI

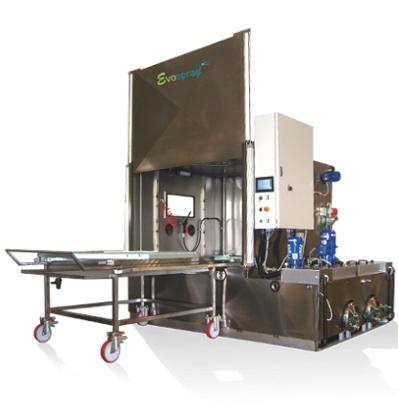

Machine de lavage automatique par aspersion à panier rotatif avec deux ou plusieurs bains de traitement pour des volumes et poids considérables
Cette installation permet le traitement automatique des pièces de grandes dimensions et d'un poids considérable.
Des jets spéciaux et une rotation lente du panier permettent d'obtenir une excellente qualité de lavage. Les deux réservoirs avec des pompes dédiées permettent de réaliser automatiquement le lavage et le rinçage. Le PLC permet la personnalisation du traitement.
Equipements de série (standard)
-Aspiration temporisée des vapeurs
-Chariot extérieur en acier inox AISI 304 avec plan à gouttes et roues avec frein de sécurité
-Cylindres pneumatiques ISO et vannes de sécurité pneumatiques " antichute"
-Contrôle du niveau minimum de liquide dans les réservoirs pour la protection de la pompe et des résistances
-Contrôle du niveau maximum de liquide dans les réservoirs et électrovanne de remplissage automatique en eau
-Commande à deux mains pour la fermeture de la porte avec centrale de sécurité
-Electropompe verticale multi-stade en acier inox AISI 304 avec des garnitures spéciales
-Filtre en cassette avec 6 filtres en chapeau en acier inox AISI 304 pour le préfiltrage du liquide de retour dans le réservoir
-Filtres en acier inox AISI 304 à double maille sur l'aspiration de la pompe
-Fin de course de sécurité sur l'ouverture de la porte
-Cadre électrique IP65, gestion avec PLC écran tactile (DGT V4)
-Motoréducteur pour rotation du panier avec limiteur de couple et capteur de centrage
-Plateforme renforcée en grillage pressé avec bord externe réhaussé, en fer galvanisé
-Programmation hebdomadaire de mise sous tension du chauffage et du déshuileur (option)
-Résistances électrique verticales en inox Incoloy
Réservoirs accessibles depuis extérieur et trappes évacuation des boues pour simplifier le nettoyage
-Structure et tôle de contact avec le liqide en acier inox
-Structure portante intérieure en acier
-Triple joint de la porte (inférieur, supérieur et latéral) et joint sur tous les couvercles des réservoirs
-Conduites de lavage/rinçage en acier inox AISI 304 usinées au laser
Equipements de série (version HT)
Isolation thermique conforme à la réglementation réalisée avec des panneaux en inox
Caractéristiques techniques
THOR MULTI 1000 THOR MULTI 1200 THOR MULTI 1400 THOR MULTI 1800 THOR MULTI 2200
Encombrement de la 2420 x 2580 x 2000 2650 x 2980 x 2100 2850 x 3300 x 2200 2850 x 3300 x 2200 3650 x 4800 x 2360
machine fermée
L x P x H en mm
Encombrement 2420 x 2580 x 2750 2650 x 2980 x 2950 2850 x 3300 x 3150 3180 x 3960 x 3370 3650 x 4800 x 3450
de la machine ouverte
L x P x H en mm
Capacité de lavage
Ø x H en mm 900 x 700 1100 x 800 1280 x 900 1650 x 1000 2000 x 1000
Charge utile du panier kg 600 600 600 800 800
Capacité du réservoir
de lavage/rinçage Litre 300 / 300 400 / 400 500 / 500 700 / 700 800 / 800
Domaine d'utilisation:
Nettoyage par aspersion avec 2 ou plusieurs bains, de pièces de poids et volumes considérables
