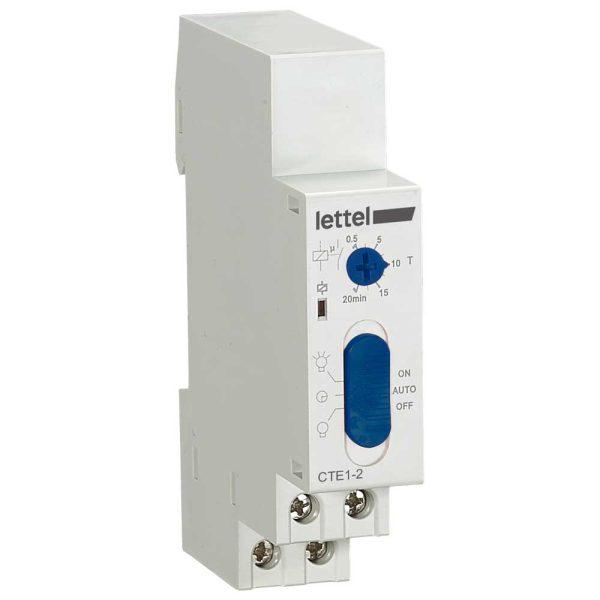

Minuterie d'escalier pour réseau 3 ou 4 fils 230V. Marche ON/AUTO//OFF. - LETTEL - CTE1-2

La minuterie électronique CTE1-2 est une solution pratique et performante pour temporiser les circuits électriques.
Spécialement conçue pour des applications telles que l'éclairage des cages d'escalier, des halls ou encore le contrôle de ventilateurs dans les salles de bains, cette minuterie garantit une gestion précise et efficace grâce à son relais temporisé et à sa plage de réglage de 0,5 à 20 minutes.
Compacte et facile à installer, avec un boîtier de 1 module, il s'intègre dans tout type de coffret électrique.
Son mode de réglage intuitif par potentiomètre et ses trois modes de fonctionnement (ON, OFF, AUTO) permettent une utilisation simple et adaptée à vos besoins.
Caractéristiques techniques
Alimentation :

• Tension nominale : 220-240V, 50/60 Hz.
• Puissance absorbée : max. 6VA / 1,3W.
• Indication d'alimentation : LED verte.

Temporisation :

• Plage de réglage : 0,5 à 20 minutes.
• Mode de réglage : Potentiomètre.
• Précision :



  • Tolérance mécanique : ±10 %.
  • Stabilité de la temporisation : ±0,2 %.





Sortie relais :

• Contact : 1 NO (Normalement Ouvert).
• Pouvoir de coupure : 16A/CA1.
• Tension commutable : 230VCA / 24VCC.
• Capacité de coupure minimale (courant continu) : 500 mW.
• Indication de l'état du relais : LED rouge.
• Durée de vie :



  • Mécanique : 10 000 000 cycles.
  • Électrique : 100 000 cycles.





Boîtier et installation :

• Montage : Rail DIN, toutes positions.
• Largeur : 1 module.
• Modes de raccordement : 3 ou 4 fils.
• Indices de protection :



  • Face avant : IP40.
  • Bornes et boîtier : IP20.





Conditions environnementales :

• Température de fonctionnement : -20°C à +55°C.
• Température de stockage : -35°C à +75°C.
• Catégorie de surtension : III.
• Indice de pollution : 2.

Connexion :

• Capacité de connexion :



  • Fil rigide : 1×2,5 mm² ou 2×1,5 mm².
  • Avec embout : 1×2,5 mm² (AWG12).





Conformités et certifications :

• Normes : CE, RoHS, EN61812-1, IEC60669-2-3, IEC60947-5-1.
• Garantie : 3 ans.

Applications types

• Contrôle de l'éclairage dans des lieux publics comme les cages d'escaliers ou les halls.
• Gestion de temporisations pour les ventilateurs des salles de bains.

La minuterie CTE1-2 allie précision, robustesse et simplicité d'utilisation pour optimiser le contrôle des temporisations électriques. Avec ses caractéristiques avancées et sa flexibilité d'installation, elle constitue une solution idéale pour une gestion efficace des circuits électriques.
