Module complémentaire pour la conception et la fabrication de harnais, basés sur les schémas créés dans le logiciel SEE Electrical Expert -Harness Engineering

Un module complémentaire pour la conception de harnais électriques 2D basé sur le schéma dans SEE Electrical Expert.

Vue d'ensemble
**Harness Engineering** est un module complémentaire spécifique dédié à l’industrie des machines. Il facilite la conception et la fabrication de harnais, basés sur les schémas créés dans le logiciel SEE Electrical Expert.
Harness Engineering est le module complémentaire destiné aux concepteurs de machines utilisant SEE Electrical Expert. L’utilisateur peut concevoir des schémas logiques et des harnais avec la plus haute qualité. Grâce à un environnement et des fonctions dédiés, les électriciens peuvent réaliser des dessins complexes avec des connecteurs, des fils et des extrémités.
Ce module offre le plus haut niveau de fonctionnalités pour les entreprises qui conçoivent l’électricité dans les machines les plus avancées, telles que les trains et les avions.

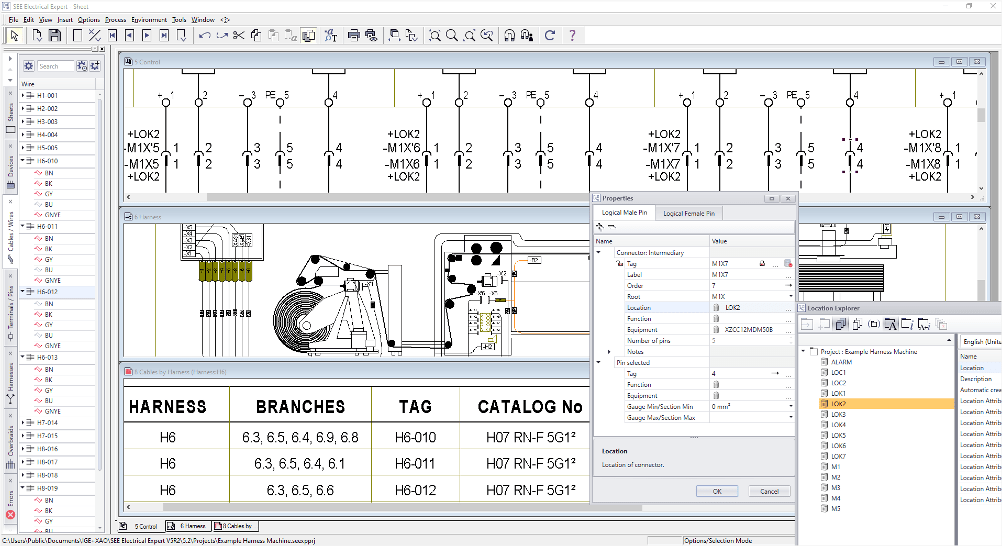

Cette application permet de créer des dessins à l’échelle des harnais sur un écran utilisé comme une plaque de montage.
Bénéfices

• EfficacitĂ© AmĂ©liorĂ©e

Rationalisez le processus de conception et de fabrication des harnais électriques, réduisez les erreurs et gagnez du temps.

• ProductivitĂ© AmĂ©liorĂ©e

Augmentez la productivité en réalisant des tâches de fabrication détaillées et en automatisant les processus de conception et de production des harnais.

• Collaboration AmĂ©liorĂ©e

Renforcez la collaboration avec vos clients en générant une documentation complète de conception et de production.
Fonctionnalités

• Conception des harnais Ă©lectriques logiques et physiques :

C'est un outil pour la conception des harnais. L'utilisateur commence par créer des schémas de câblage avec des boîtes noires, des symboles, des connexions, des connecteurs, des prises et des fiches. Ensuite, il attribue des câbles aux connexions pour connecter les dispositifs. Le nom du harnais est également défini. L'utilisateur doit déterminer dans quel harnais le câble correspondant est routé. Après avoir terminé le schéma de câblage, il peut dessiner le schéma physique du harnais, y compris les branches, les épissures, les marqueurs et d'autres éléments. Il peut également gérer les accessoires, typiques pour ce type de travail d'ingénierie.

• Navigation entre les schĂ©mas de câblage et les schĂ©mas de harnais :

Il est facile de naviguer entre les éléments électriques positionnés sur les deux types de dessins. Cela est important car ces dessins peuvent être très grands et complexes.

• Routage automatique des câbles et fils :

Les câbles et fils utilisés dans les dessins électriques sont routés dans le harnais déclaré.

• Calcul des diamètres :

Grâce à l'utilisation du catalogue de câbles d'équipement, l'utilisateur peut calculer les diamètres des branches et des harnais.

• Liste automatique De Ă€ :

La liste De À, très utile, est générée automatiquement. D'autres rapports importants peuvent également être générés.

• Environnement dĂ©diĂ© :

La documentation des harnais nécessite des symboles, des codes électriques et des méthodes de travail spécifiques pour fonctionner de manière optimale. Les câbles, fils et accessoires sont inclus dans cet environnement.

Plaque de Montage

• Dessins de harnais Ă  l’échelle :

Une application qui permet de dessiner des harnais à l’échelle sur un écran utilisé comme une plaque de montage. Cette solution de jumeau numérique est dédiée aux entreprises spécialisées dans la fabrication de harnais.

• Gestion des branches :

L'utilisateur contrôle le rayon de courbure des branches, et les diamètres des branches sont affichés.

• Gestion du dĂ©pliage des harnais :

Le dépliage automatique des harnais ainsi que l'agencement manuel de ses branches et terminaisons sont fournis.
Raccord de Fil

• Gestion des terminaisons des fils de harnais :

L'utilisateur peut définir les méthodes d'équipement requises pour les raccords de fils.

• DĂ©finition du matĂ©riau pour les extrĂ©mitĂ©s des fils :

L'utilisateur peut définir le type de matériau associé aux extrémités des fils.
