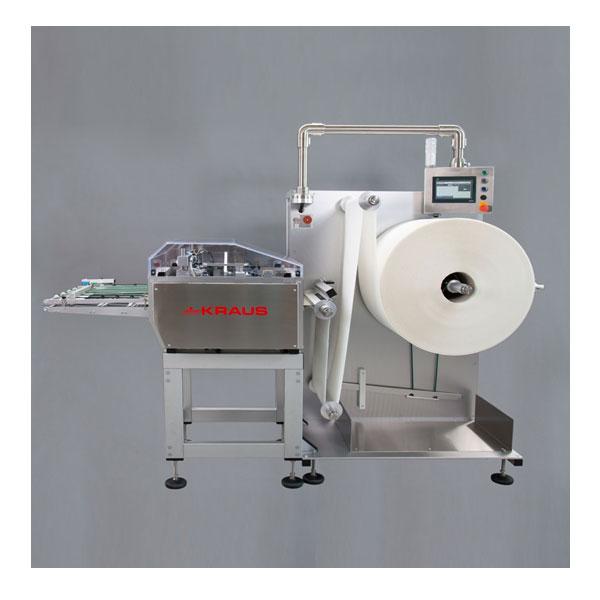

Module TSC 120 - Industrie alimentaire - Découpe cannelée/rainurée à haute précision

Application
Ce module a été spécialement développé pour l'industrie alimentaire et permet de travailler à partir de rouleaux. Le produit est déroulé depuis le rouleau et la découpe est cannelée/rainurée par des roues à rainurer adaptées. Après le rainurage, le produit est amené sous la lame de découpe et coupé à la longueur prédéfinie. La découpe est ensuite transférée dans la machine d'usinage suivante.
Avantage
Les temps de préparation réduits et la commande flexible permettent de réaliser des découpes très variées. Le transport au moyen de courroies spéciales assure un transport sûr et des longueurs de coupe exactes même avec des matériaux et compositions de surface différents. Le montage sur un côté assure une bonne accessibilité.
Données techniques
Description de la fonction
L'article sans fin est déroulé depuis le rouleau par l'entraînement, puis introduit dans le module de transport par le dispositif de redirection. Le produit peut alors être cannelé/rainuré par différentes roues à rainurer. Le servomoteur à haute précision amène ensuite le produit sous la lame de coupe, et le produit est coupé à la longueur prédéfinie. La commande permet de réaliser différentes longueurs. La découpe est transportée dans la sortie, et distribuée de façon synchronisée selon les exigences de la machine principale.
Caractéristiques

• Formats : min. 60 x 60 mm, max. 475 x 500 mm
• Vitesse : selon le format, jusqu'à 120 cycles par minute
• Fonctionnement synchronisé ou en continu
• Entraînement par un servomoteur de haute précision
• Commande programmable avec interfaces adaptées

Options

• Magasin à rouleau étendu
• Deuxième magasin à rouleau avec unité d'épissurage
• Affichages/Voyants : affichage visuel avec différentes couleurs ou signal sonore

Modèles spéciaux
Nous serons heureux de développer pour vous un concept adéquat et de vous proposer la solution qui vous convient. Contactez notre équipe de développement de projet pour découvrir toutes les possibilités.
