Modules Dynagypse Gypto - Plafond chauffant - ACSO Line 4 - Réf. 171124N

Secteurs d'application :

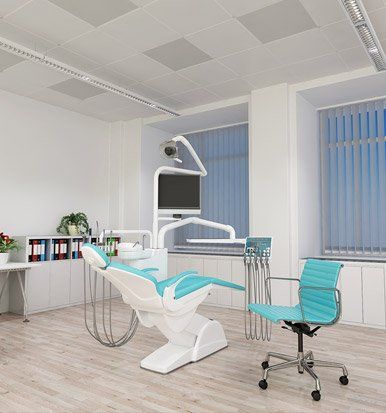

Bâtiments tertiaires : écoles, crèches, hôpitaux, maisons de retraite, hôtels, commerces, bureaux, salles polyvalentes, etc.
Caractéristiques des modules Dynawatt :
Les modules sont conçus pour s'intégrer dans l'ossature de plafond suspendu de dimensions 600×600 mm ou 600×1200 mm.
Composition :
Le module rayonnant Dynawatt est composé de :

• Un isolant thermique en laine minérale rigide de 40 mm d'épaisseur
• Un élément chauffant basse température ACSO (film chauffant Flexel)
• Un parement décoratif à choisir parmi :
  • Dynasoft (voile souple)
  • Dynagypse (plaque de plâtre)

Le complexe est assemblé par collage dans l'usine ACSO.
Livraison :
Les modules chauffants sont livrés avec une liaison froide normalisée de 2 m.
Les modules neutres ont une constitution identique aux modules rayonnants mais sans le film chauffant.
Garantie :
Les modules Dynawatt sont garantis 5 ans (plafond démontable) sous réserve du strict respect du CPT/PRM.
Mise en œuvre :
Les modules rayonnants sont raccordés par embrochage de leur liaison froide sur une ligne préfabriquée normalisée, équipée de connecteurs 2 entrées.
Disponibilités :

Dimensions	Puissances disponibles
600×600 mm	44 W, 60 W ou 75 W
1200×600 mm	88 W, 120 W ou 150 W

Normes et spécifications :

• Les plafonds rayonnants doivent être alimentés par des lignes électriques issues du tableau général et protégées conformément à la norme NF C 15-100.
• Protection contre les contacts indirects : différentiels 30 mA par tranche maximale de 13 kW en 400 V ou 7,5 kW en 230 V.
• Isolant complémentaire : laine minérale en rouleau ou panneau conforme à la norme NF EN 13162. Si un pare-vapeur est présent, il doit être classé M1 et positionné entre les modules Dynawatt et l'isolation complémentaire, avec une résistance thermique minimum de 3,5 m²K/W.

Installation :
Les travaux des autres corps d'état dans le plénum doivent être terminés avant la pose des modules rayonnants.
Les modules doivent être posés conformément au plan de calepinage, à au moins 10 cm des murs extérieurs.
Les modules neutres sont installés dans les emplacements libres pour fermer le plafond.
Mise en service :
La mise en service, les contrôles et vérifications doivent être effectués conformément au chapitre 61 de la norme NF C 15-100.
