Modules Dynasoft - Plafond chauffant - ACSO - Chorusa noir - Ref 114365N - Dimensions 600x600 ou 600x1200 mm

Secteurs d'application :

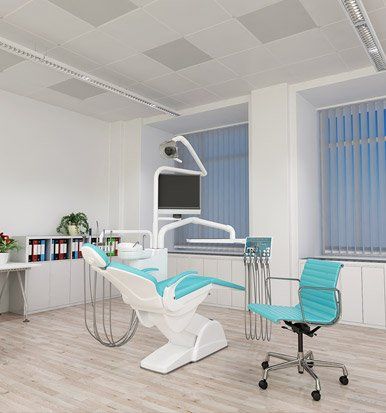

Bâtiments tertiaires : écoles, crèches, hôpitaux, maisons de retraite, hôtels, commerces, bureaux, salles polyvalentes, etc.

Caractéristiques principales des modules Dynawatt :

• Intégration dans l'ossature de plafond suspendu : dimensions 600×600 ou 600×1200 mm.
• Composition :
  • Isolant thermique : laine minérale rigide de 40 mm d'épaisseur.
  • Élément chauffant basse température : ACSO (film chauffant Flexel).
  • Parement décoratif : voile souple Dynasoft ou plaque de plâtre Dynagypse.
• Assemblage par collage en usine ACSO.
• Modules livrés équipés d'une liaison froide normalisée de 2 m.
• Modules neutres identiques aux modules rayonnants mais sans film chauffant.

Garantie :

Les modules Dynawatt sont garantis 5 ans (plafond démontable), sous réserve du strict respect du CPT/PRM.

Mise en œuvre :

• Raccordement des modules rayonnants par embrochage de leur liaison froide sur une ligne préfabriquée normalisée avec connecteurs 2 entrées.
• Modules de dimensions :
  • 600×600 mm disponibles en 44, 60 ou 75 W.
  • 1200×600 mm disponibles en 88, 120 ou 150 W.
• Alimentation électrique conforme à la norme NF C 15-100.
• Protection contre les contacts indirects : différentiels 30 mA par tranche maximale de 13 kW (400 V) ou 7.5 kW (230 V).
• Respect de l'étude préalable et du plan de calepinage pour la mise en œuvre.
• Utilisation d'un isolant complémentaire (laine minérale en rouleau ou panneau conforme à la norme NF EN 13162). Si un pare-vapeur est présent, il doit être classé M1 et positionné entre les modules Dynawatt et l'isolation complémentaire.
• Pose de l'ossature et de l'isolant complémentaire selon les spécifications du fabricant, les recommandations du DTU et les règles de l'art.
• Les travaux des autres corps d'état dans le plénum doivent être terminés avant la mise en place des modules.
• Les modules rayonnants doivent être distants d'au moins 10 cm du nu intérieur des murs extérieurs.
• Les modules neutres complètent les emplacements restés libres pour fermer le plafond.

Mise en service :

La mise en service de l'installation, les contrôles et vérifications doivent être réalisés conformément au chapitre 61 de la norme NF C 15-100.
