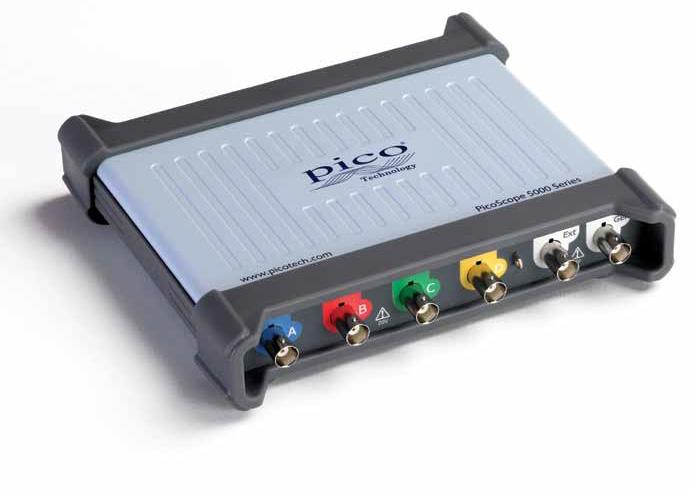

Modules oscilloscopes USB PicoScope série 5000 - résolution 8 à 16 bits et taux d'échantillonnage 50 Géch/s

Les oscilloscopes USB série 5000 de Pico Technology permettent à l'utilisateur de choisir la résolution souhaitée : 8, 12, 14, 15 ou 16 bits.

La plupart des oscilloscopes numériques ont un taux d'échantillonnage élevé grâce à l'entrelacement de plusieurs convertisseurs AN 8 bits. Malgré sa conception optimale, ce processus d'entrelacement génère des erreurs qui font que les performances dynamiques sont systématiquement inférieures à celles des cœurs des convertisseurs AN individuels. Les nouveaux oscilloscopes de la série PicoScope 5000 ont une architecture très différente, avec plusieurs convertisseurs AN haute résolution montés en série ou en parallèle selon différentes combinaisons pouvant être appliqués aux voies d'entrée afin d'augmenter le taux d'échantillonnage ou la résolution.

Caractéristiques principales :

• Taux d'échantillonnage : jusqu'à 50 Géch/s pour les signaux répétitifs.
• Bande passante : de 60 à 200 MHz.
• Résolution : de 8 à 16 bits (au choix), avec possibilité d'amélioration de 4 bits grâce au logiciel PicoScope 6.
• Mémoire : de 8 à 512 millions de points.
• Connexion : USB 2.0, avec alimentation via USB (ne nécessite pas d'alimentation externe).

Logiciels fournis :

• PicoScope 6 : oscilloscope, analyseur de spectre, multimètre. Logiciel en français, avec alarmes programmables pour chaque voie, et exportation des données vers des bases de données ou feuilles de calcul.
• Picolog : acquisition, analyse et affichage des données en temps réel. Configurable de 1 mesure par seconde à 1 mesure par heure jusqu'à 1 million de points d'enregistrement. Logiciel en français.
• Windows SDK, exemples de programmes (C, Visual Basic, VEE, Excel, LabVIEW, Delphi).

Autres caractéristiques :

• 2 à 4 voies, trigger externe, AWG (sur les modèles de type B).
• Technologie ETS améliorant de manière significative le taux d'échantillonnage sur signaux répétitifs (jusqu'à 50 Géch/s).

Les modules PicoScope sont livrés en kit ou seuls. Possibilité d’associer aux modules des sondes actives/passives, des atténuateurs ou l'accéléromètre IEPE TA095 suivant les besoins des utilisateurs.
