Modules pour les Litesizer DIA et DIF : unités de dispersion

Les modules de dispersion pour les systèmes Litesizer DIA et Litesizer DIF assurent une préparation optimale des échantillons afin de garantir des mesures précises, répétables et fiables de la taille et de la forme des particules.
Conçus pour s'adapter à une large gamme de matériaux, ces modules permettent une dispersion efficace aussi bien en milieu liquide qu'en voie sèche, tout en préservant l'intégrité des particules. Grâce à un contrôle précis des paramètres de dispersion, ils réduisent les risques d'agglomération et améliorent la qualité des résultats analytiques.
Compatibles avec les solutions d'analyse de particules Anton Paar, ils offrent une grande simplicité d'utilisation, une excellente reproductibilité et une intégration parfaite dans les laboratoires de recherche, de développement et de contrôle qualité. Les unités de dispersion Anton Paar pour les séries Litesizer DIA et Litesizer DIF permettent d’adapter la préparation et l’acheminement de l’échantillon à une grande variété de poudres, particules et suspensions. Selon la nature de l’échantillon, la dispersion peut être réalisée en voie liquide ou en voie sèche, avec des solutions adaptées aux faibles volumes, aux matériaux sensibles ou encore aux particules grossières.
La conception modulaire permet de passer rapidement d’une unité de dispersion à une autre grâce au système Quick-Click, sans avoir à connecter de câbles, tuyaux ou conduites supplémentaires. Les unités intègrent également différents niveaux d’automatisation afin de simplifier le remplissage, la vidange, le rinçage ou encore l’alimentation de l’échantillon.
Six configurations principales permettent de sélectionner la méthode de dispersion la mieux adaptée à l’application : Small Flow, Small Flow Imaging, Liquid Flow, Liquid Flow Imaging, Dry Jet et Free Fall.

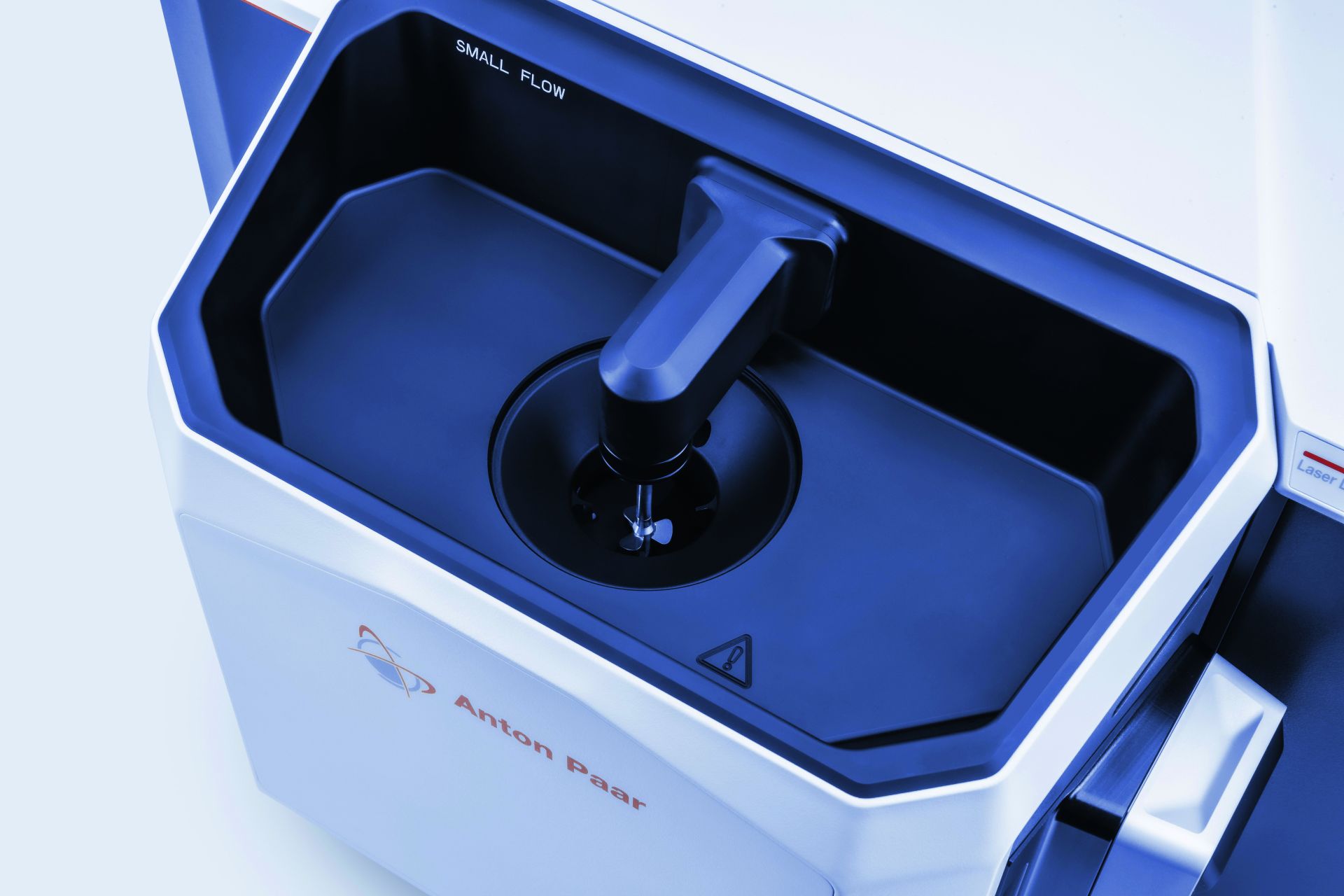

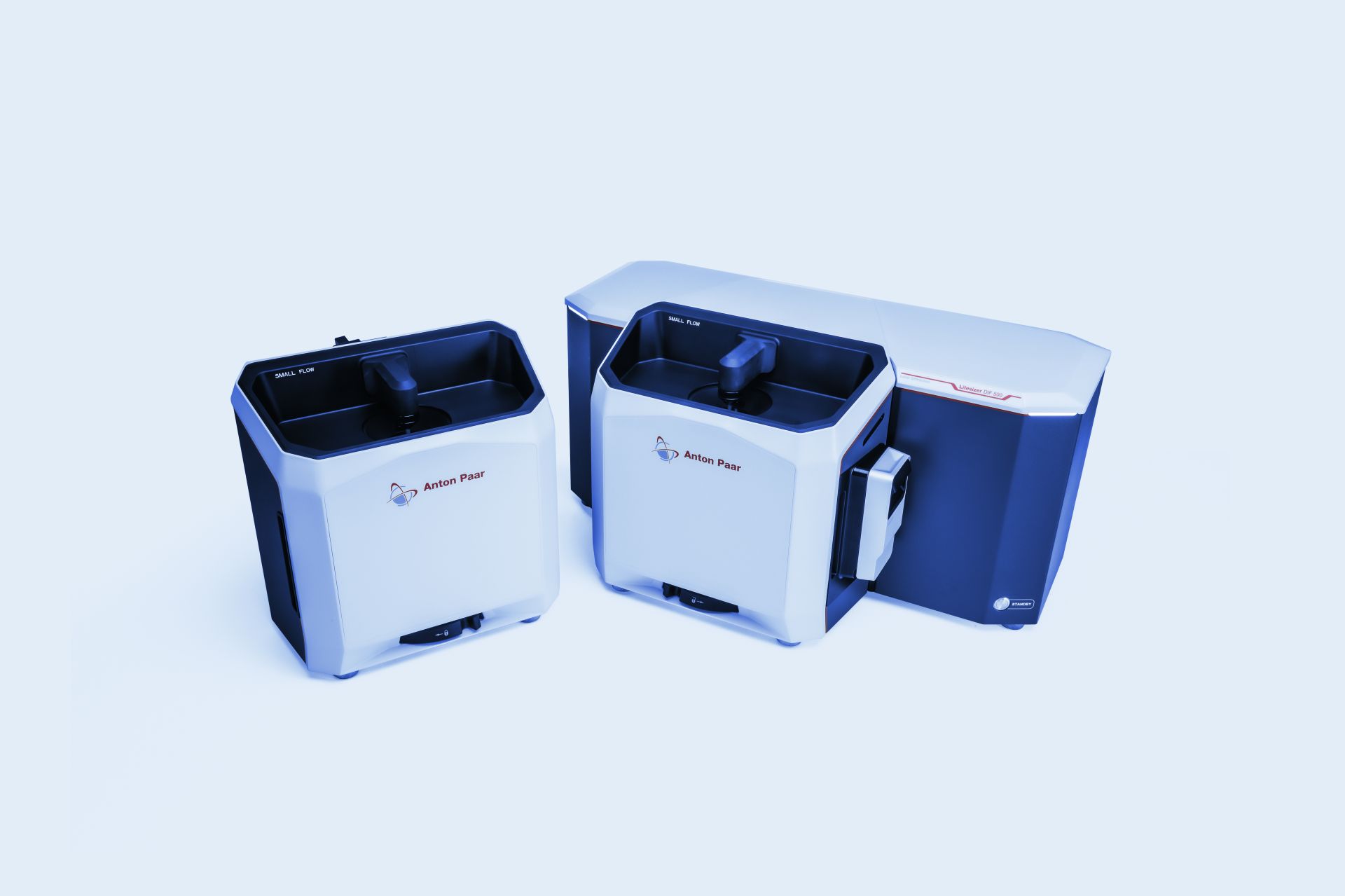

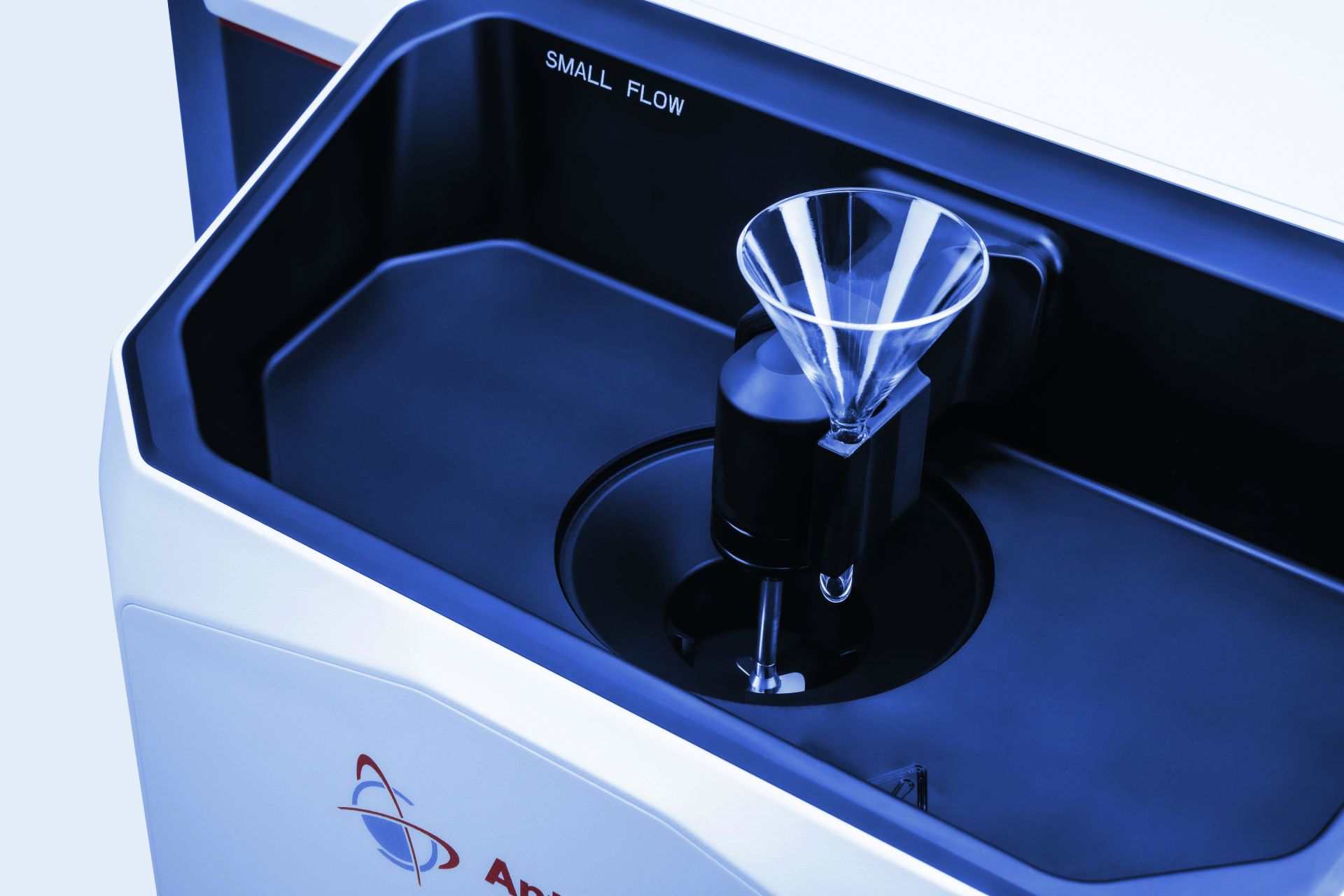

Small Flow
Small Flow est une unité de dispersion liquide spécialement conçue pour travailler avec de faibles quantités d’échantillon et de liquide. Son volume total de liquide est limité à 30 mL à 90 mL, ce qui la rend particulièrement intéressante lorsque l’échantillon est précieux, disponible en quantité limitée ou lorsque l’utilisation de grandes quantités de dispersant doit être évitée.
L’unité assure la dispersion par agitation et ultrasons et présente une résistance chimique élevée, permettant l'utilisation de liquides agressifs. Le remplissage, la vidange et le rinçage du liquide de dispersion sont automatisés. La détection automatique du niveau de liquide contribue également à éviter une utilisation inappropriée des ultrasons et les risques de surchauffe. Small Flow est disponible pour les séries Litesizer DIA et Litesizer DIF.
Plage de mesure : jusqu’à 1 000 µm, avec une limite basse de 0,5 µm en DIA et 0,01 µm en DIF.
Small Flow Imaging
Small Flow Imaging reprend les avantages de Small Flow tout en ajoutant une unité d’imagerie intégrée. Cette configuration permet ainsi de combiner diffraction laser et analyse dynamique d’images au sein d'une même solution.
Elle conserve le faible volume de liquide de 30 mL à 90 mL, la résistance chimique élevée ainsi que les fonctions automatisées de remplissage, vidange et rinçage. Elle est particulièrement adaptée lorsque l’on dispose de peu d’échantillon mais que l’on souhaite obtenir, en complément de la distribution granulométrique, des informations issues de l’imagerie des particules.
Compatibilité : Litesizer DIF 300 et DIF 500.
Plage granulométrique : 0,01 µm à 1 000 µm.
Liquid Flow
Liquid Flow constitue la solution polyvalente pour la dispersion des particules dans un liquide porteur. L’échantillon est homogénéisé par agitation et ultrasons avant et pendant la mesure.
L’unité fonctionne avec des réservoirs de 150 mL à 600 mL et automatise le remplissage, la vidange et le rinçage du liquide de dispersion. La reconnaissance automatique de la présence de liquide contribue à prévenir la surchauffe lors de la sonication. Une version dédiée présentant une résistance chimique renforcée est également proposée pour les applications utilisant des liquides agressifs.
Compatibilité : Litesizer DIA et Litesizer DIF.
Plage de mesure : 0,5 µm à 2 500 µm en DIA et 0,01 µm à 2 500 µm en DIF.
Liquid Flow Imaging
Liquid Flow Imaging associe la dispersion liquide de Liquid Flow à une unité d’imagerie intégrée. Cette configuration permet de combiner diffraction laser et analyse dynamique d’images, afin d’obtenir des informations complémentaires sur les particules.
L’échantillon est dispersé par agitation et ultrasons dans un volume de liquide pouvant aller de 150 mL à 600 mL. Comme sur Liquid Flow, les opérations de remplissage, vidange et rinçage sont automatisées.
Compatibilité : Litesizer DIF 300 et DIF 500.
Mesure de taille : 0,01 µm à 2 500 µm.
Analyse de forme par imagerie : 5 µm à 2 500 µm.
Dry Jet
Dry Jet est destiné à la dispersion à sec. Au lieu d’utiliser un liquide, l’unité combine vibration et air comprimé à travers un tube Venturi afin de désagglomérer les particules avant leur passage dans la zone de mesure.
Le débit d’alimentation de l’échantillon est ajusté automatiquement afin d’obtenir des conditions de mesure optimales. L’unité dispose également d’un vidage automatique de la trémie et d’un nettoyage automatique de la fenêtre de mesure. Une couverture de sécurité contribue à empêcher la dispersion de substances potentiellement dangereuses, tandis qu'un contrôle automatique de l'aspiration participe au confinement de l'échantillon.
Dry Jet convient particulièrement aux poudres et matériaux secs nécessitant une désagglomération efficace sans utilisation de liquide.
Compatibilité : Litesizer DIA et Litesizer DIF.
Plage de mesure : 0,5 µm à 8 000 µm en DIA et 0,1 µm à 3 500 µm en DIF.
Free Fall
Free Fall est une unité de dispersion sèche reposant sur un principe particulièrement simple : les particules sont acheminées par vibration puis traversent la zone de mesure en chute libre sous l’effet de la gravité.
Contrairement au Dry Jet, aucun air comprimé n’est utilisé pour disperser l’échantillon. Cette approche est particulièrement adaptée aux matériaux secs, libres d’écoulement et ne nécessitant pas de désagglomération pneumatique. L’alimentation est automatiquement ajustée, la cellule de mesure est accessible en un clic pour faciliter son nettoyage et un tiroir intégré permet de récupérer l’échantillon après analyse.
Free Fall offre également la plage supérieure la plus étendue des six configurations, avec des particules pouvant atteindre 16 000 µm (16 mm).
Compatibilité : exclusivement avec la série Litesizer DIA.
Plage de mesure : 0,5 µm à 16 000 µm.
