Mesureur d'angle de contact optique haut de gamme - entièrement automatique - OCA 50 avec séquences programmables

Les mesureurs d'angle de contact optiques de la série OCA sont des instruments de mesure de haute précision pour la caractérisation des interfaces et des surfaces. Ils combinent une optique haute résolution, un dosage précis du liquide et un positionnement exact de l'échantillon pour créer des systèmes de mesure puissants et fiables.

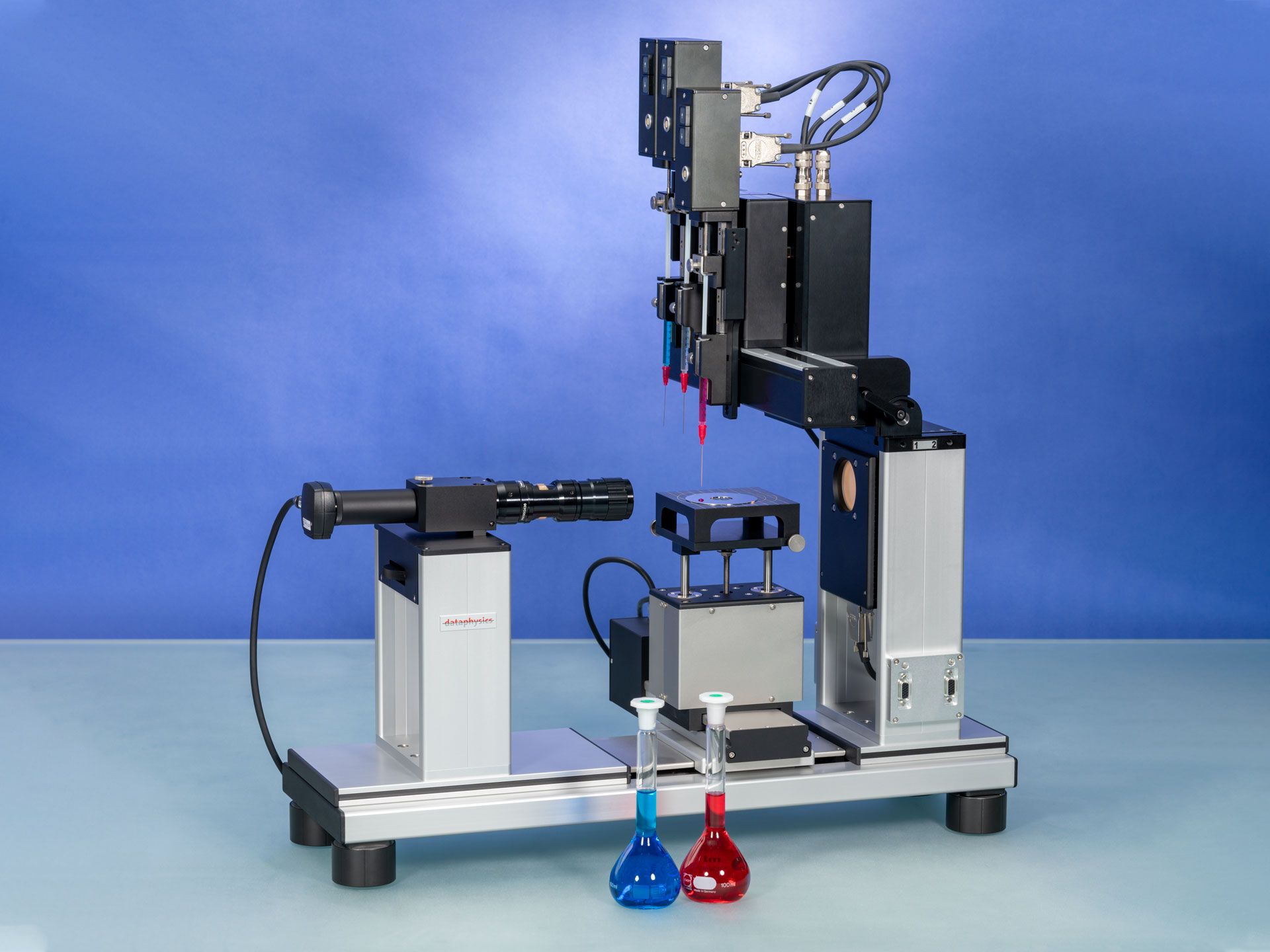

Le modèle haut de gamme OCA 50 est un appareil de mesure de l'angle de contact entièrement automatique. Il est parfaitement adapté pour étudier la mouillabilité des surfaces solides et déterminer leur énergie de surface. La platine de l'échantillon étant réglable électroniquement, des séquences de mesure complètes, depuis le dosage et le positionnement de l'échantillon jusqu'à l'analyse des paramètres, peuvent être programmées selon les spécifications de l'opérateur. Les séquences de mesure peuvent être répétées sans intervention manuelle, répondant ainsi au plus haut niveau de fiabilité des résultats de mesure. Une variante spéciale de l'appareil permet d'effectuer des mesures même sur des grands wafers de 12″.

Mesures possibles :

• Angle de contact statique (méthode de la goutte sessile, méthode de la bulle captive, goutte sessile en vue de dessus).
• Angle de contact dynamique (angle de contact de glissement et méthode de l’aiguille, angle d’avancée, angle de retrait et hystérèse).
• Analyse de la tension interfaciale et superficielle avec les parties dispersives et polaires (méthode de la goutte pendante).
• Analyse de l'énergie de surface avec des parties dispersives et polaires (méthode de la goutte sessile ; procédure de mesure automatique avec plusieurs liquides d'essai et cartographie de l'échantillon).
• Analyse du module viscoélastique (méthode de la goutte oscillante).
• Analyse du travail d'adhésion.

Caractéristiques de l'appareil de mesure de l'angle de contact OCA 50 :

• Table d'échantillons réglable électroniquement dans les trois directions avec une mécanique de haute précision permettant des séquences de mesure entièrement automatiques.
• Caméra haute performance avec jusqu'à 3250 images/s et interface USB 3.
• Objectif pour acquisition rapide avec zoom 6,5 fois.
• Mise au point manuelle en continu et angle d'observation réglable manuellement.
• Éclairage par LED avec intensité contrôlée manuellement et par logiciel, y compris la compensation automatique de la dérive de température.
• Panneau de commande TP 50 avec écran tactile et molette de précision inclus.

Compatibilité :

• Compatible avec le système de dosage direct simple SD-DM avec un module de seringue électronique.
• Compatible avec le système de dosage direct double DD-DM avec jusqu'à deux modules de seringues électroniques.
• Compatible avec les systèmes de dosage direct multiple DDE avec jusqu'à quatre modules de seringues électroniques.
• Compatible avec le système de dosage en nanolitres, qui peut doser des gouttes d'un volume minimum de 10 nanolitres.

Évolutivité :

• Évolutif avec différentes chambres environnementales pour des mesures à des températures allant de -30°C à 700°C.
• Évolutif avec le système vidéo TVS TopView, qui permet de mesurer les angles de contact dans les indentations.
• Extensible avec la table basculante manuelle TBA 360 et l'unité d’inclinaison électronique TBU 100.
• Possibilité de mise à niveau avec un générateur d'humidité de la série HGC de DataPhysics Instruments.
• Évolutif avec une table rotative électronique pour des wafers d'un diamètre allant jusqu'à 12″.
