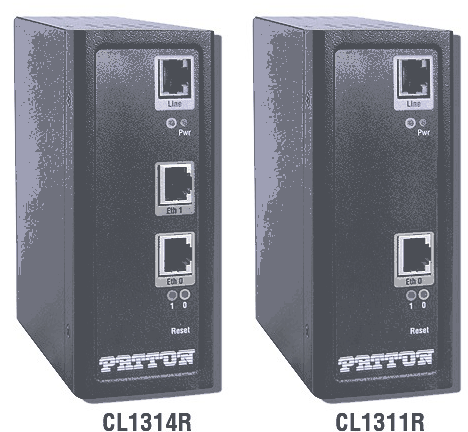

Patton CL1314R / CL1311R - Extenseur Ethernet industriel 5,7 Mbps - 2 fils - 4 ports RJ45 10/100

Kit extenseur avec 2 boîtiers (local et distant)
Interconnexion de 2 segments Ethernet

• Liaison 2 fils (1 paire torsadée) FDX de 192 Kbps à 5,7 Mbps
• Distance maximale : 3,35 km à 5,7 Mbps avec câble AWG24
• 4 ports Ethernet 10/100 RJ45 avec auto-négociation
• Filtrage avec gestion table d'adresses MAC
• Transparent aux protocoles
• Mise en route immédiate
• Version industrielle pour rail DIN (CL1314R)

Domaine d'utilisation :
Les extenseurs Ethernet PATTON CL1314R et CL1311R apportent une solution simple et économique pour le raccordement distant de 2 segments Ethernet via un câble paire torsadée cuivre (2 fils).
L'extenseur Ethernet CL1314R/1311R est un modèle industriel, avec switch intégré 2 ports 10/100, supportant une plage de température de -40°C à 85°C. Il peut être commandé en mode local ou en mode distant face à un extenseur standard CL1314.
Utilisé par paire, l'extenseur Ethernet CL1314R/1311R autorise un débit maximal de :

• 192 Kbps jusqu'à 5,8 km
• 5,7 Mbps jusqu'à 3,35 km avec un câble 2 fils torsadés cuivre de 0,5 mm de diamètre (AWG24)

L’interconnexion des segments Ethernet (LAN) implique la mise en place d'un kit composé de 2 modèles CL1314/1311, un local (CO) et un distant (CPE) avec sélection du mode via un mini-interrupteur (S1-1). Chaque extenseur Ethernet 1314R comporte :

• 2 prises RJ45 pour le raccordement côté LAN
• Le modèle 1311R, 1 seul port
• Détection automatique du débit 10 ou 100 Mbps
• Mode d’exploitation HDX ou FDX
• Raccordement direct ou croisé (MDI/MDIX)

Les extenseurs Ethernet ou ponts distants Ethernet CL1314R/1311R comportent une fonction de filtrage à partir des adresses MAC (niveau 2) avec gestion dynamique d’une table d’adresses. Ils sont totalement transparents aux protocoles (niveau 3) et supportent le mode VLAN 802.1Q, ainsi que les flux vidéo IP.
Port de management :
L'extenseur Ethernet CL1314R/1311R comporte un port de management permettant différentes opérations :

• Visualisation de la configuration des DIP switches via Telnet
• Visualisation de la configuration de l'extenseur et des différents états
• Visualisation des informations système
• Mise à jour système

Plusieurs commandes en ligne (CLI) permettent à l'utilisateur de visualiser de nombreux états (Status) sur le fonctionnement des extenseurs Ethernet CL1314 et des paramètres sélectionnés.
Fonctionnalités avancées :
L'extenseur Ethernet CL1314R/1311R comporte 3 DIP-switches pour la sélection manuelle des différents paramètres. Le mode de sélection manuel est désactivé si tous les interrupteurs des 3 DIP-switches sont en position OFF ou ON. La liaison entre les 2 boîtiers est automatiquement initialisée par le boîtier distant, avec indication visuelle de toute anomalie (voyants Line).
Raccordement :

• Côté ligne : via une prise RJ45
• Côté LAN : via 4 prises RJ45 avec blindage

Alimentation :
Les extenseurs Ethernet CL1314R/1311R comportent une alimentation externe :

• AC 230 Volts
• Option avec bloc alimentation externe DC 12, 24 ou 48 Volts (référence : xxVPSM avec xx = 12, 24 ou 48)
