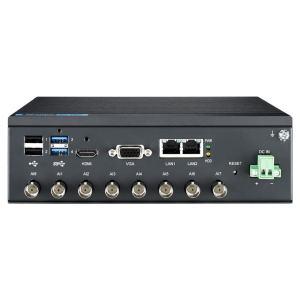

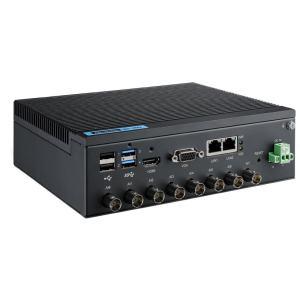

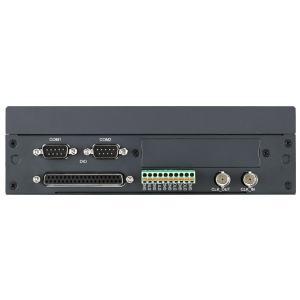

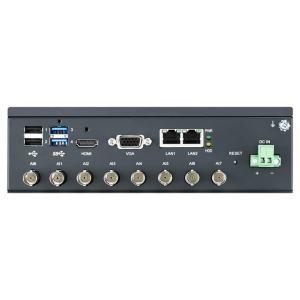

PC fanless d'acquisition de données DAQ - 8 canaux analogiques - Intel® Core™ i5-6300U - Référence: MIC-1842-U4A1E

Le MIC-1842-U4A1E est une plateforme DAQ haute performance dotée d'un module intégré et d'un conditionnement de signal pour fournir une entrée analogique haute vitesse, des E/S numériques TTL et des fonctions de déclenchement.

Il est équipé d'un processeur Intel® Core™ i5-6300U à 3.0 GHz et d'une mémoire DDR3L de 4 Go, extensible jusqu'à 16 Go. Le dispositif offre :

• 8 canaux d'entrée analogique simultanés avec une résolution de 12 bits et un taux d'échantillonnage pouvant atteindre 20 MS/s.
• Prise en charge des déclenchements numériques et analogiques.
• 32 canaux d'E/S numériques TTL.
• 2 ports LAN, un port VGA et un port HDMI.

Caractéristiques :

• Système d'exploitation : Linux, Windows
• Processeur : Intel® Core™ i5-6300U à 3.0 GHz
• Montage : À poser, Rail DIN
• Type d'E/S : Analogique, Digitale
• Interface de communication : Ethernet, Série, USB
• Nombre de ports Ethernet : 2 ports
• Mémoire : 4 Go DDR3L (extensible jusqu'à 16 Go)
• Stockage : 1 emplacement 2.5" HDD/SSD, installation selon la configuration demandée
• Ports USB : x2 USB 2.0, x2 USB 3.0
• Ports RS-232 : 2
• Ports LAN : x2 RJ-45 10/100/1000 Base-T
• Affichage : x1 HDMI, x1 VGA
• E/S numériques : 32 canaux compatibles TTL
• Processeur d'entrée analogique : 8 canaux avec une résolution de 12 bits et un taux d'échantillonnage jusqu'à 20 MS/s
• Taille de la FIFO : 16 000 échantillons
• Protection contre les surtensions : 30 Vp-p
• Impédance d'entrée : 50 ou 1 MΩ, sélectionnée par cavalier
• Plage d'entrée : Programmable par logiciel (bipolaire ±5, ±2.5, ±1, ±0.5 V)
• Erreur de gain (%FSR) : 0.1, 0.1, 0.2, 0.4
• Bruit du système (LSB) : 3, 4, 7, 8
• Dimensions (L x H x P) : 200 mm x 180 mm x 61 mm
• Consommation électrique : Typique
• Alimentation : 10 ~ 36 VDC
• Poids : 2 kg
• Systèmes d'exploitation supportés : Windows, Linux
• Indicateurs : LED pour alimentation, IDE et LAN (actif, statut)
• Expansion : 1 emplacement Mini PCIe pleine taille (iDoor)
• Humidité de stockage : 5 ~ 95% HR, sans condensation
• Température de fonctionnement : -10 ~ 60 °C

Fabricant (Marque) : Advantech

Référence : MIC-1842-U4A1E
