Plate-forme expérimentale RFID LP-2010 - 13.56MHz, ISO 14443A et 15693, TI TRF7960

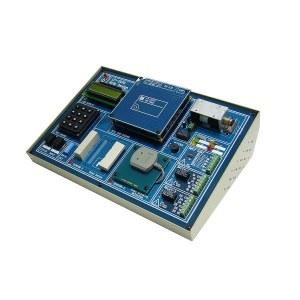

La plate-forme expérimentale d'enseignement et de développement RFID LP-2010

Fournit 10 modules d'application de conception RFID

Introduction

Le LP-2010 est un système d'entraînement et aussi l'un des meilleurs outils pour apprendre le système RFID (l'Identification de Fréquence radio).

L'utilisateur peut s'en servir pour réaliser la technique RFID et développer différents programmes d'application.

Aujourd'hui le LP-2010 se concentre sur le RFID 13.56MHz les standards ISO 14443A et 15693.

Dans l'avenir, il supportera des puces d'autres fabricants et peut être utilisé pour apprendre l'UHF (Ultra High Frequency).

Caractéristiques

1. 10 modules RFID fournis pour le démarrage avec des exemples d'application inclus

2. Utilise la puce de contrôleur standard TI TRF7960 qui répond à la norme ISO 14443A et l'ISO 15693.

3. RTC incorporé (Horloge Temps Réel).

4. Fournit la fonction stockant les données avec boucle pour étendre la durée de vie de la mémoire

5. Supporte C, VB, l'Assembleur... avec des exemples de programmes simples mais pratiques.

6. Tous les exemples de programme sont proches de la réalité.

7. Conçu comme un système ouvert, l'utilisateur peut réaliser tous les programmes clairement.

Contenu des tests

Utiliser un exemple de programme simple pour contrôler les entrées/sorties d'un composant, comprenant le LCD, relay (Relay-1 & Relay-2), electromagnet (Solenoid), LED (LED-1 à LED-4), reed switch (Capteur-1), capteur bris de glace (Capteur-2), donnée d'entrée externe (Input Port IP-1 à IP-4), statut d'entrée (SW-1 & SW-2) et configuration des données (DIP Switch-S1).

2. Lire la donnée d'un tag RFID ISO 14443A et afficher le code UID sur LCD.

3. Lire la donnée d'un tag RFID ISO 15693 et afficher le code UID sur LCD. Télécharger les données du tag ISO 15693 RFID vers le PC au format code ASCII via l'USB (ou RS-232) et afficher l'ID sur Super Terminal.

4. Exécuter la lecture du tag RFID ISO 14443A RFID. Vérifier le code UID avec la première donnée mémoire I2C et voir s'ils sont identiques. Le résultat s'affiche par le LED.

5. Contrôle du RTC, horloge temps réel, y compris année, mois, date, heure, minute et seconde.

6. Read, write et erase de la zone de donnée utilisateur du tag ISO 15693 RFID.

7. Introduire plusieurs tags ISO 15693 et renvoyer le code UID au PC sur Super Terminal via USB.

8. Exemple de fonction Read, Write et Erase pour la zone mémoire interne de la carte Mifare ISO 14443A.

9. Enregistrement des tags. Le LP-2010 va stocker les codes ID et l'heure d'enregistrement dans la seconde mémoire de l'I2C. L'utilisateur peut alors effacer cet enregistrement via Super Terminal du PC.
