Pompe atex - vacuubrand - trois étages jusqu'à 1.5 mbar

Description Les domaines d'application typiques pour les pompes à membrane spéciales chimie sont le pompage et le transfert de gaz agressifs, comme sur les évaporateurs rotatifs, les étuves à vide, dans les évaporateurs concentrateurs et beaucoup d'autres applications en laboratoire. Les pompes à membrane spéciales chimie de VACUUBRAND sont conçues sans compromis pour la chimie : grâce aux matériaux fluorés, elles se caractérisent par l'excellente résistance chimique de toutes les pièces en contact avec le fluide aspiré et par une haute tolérance à la condensation. Les pompes à deux, trois et quatre étages disposent en plus d'une vanne de lest d'air pour tous les travaux avec vapeurs facilement condensables. Pour cette technologie de pompes, la chambre d'aspiration est séparée hermétiquement de la mécanique d'entraînement par une membrane. Les pompes à membrane sont sans huile, ne consomment pas d'eau et ne produisent ni eau usée, ni huile usée.
La plupart des pompes à membrane, groupes de pompage, catpeurs et électrovannes VACUUBRAND sont conformes à la norme ATEX pour la catégorie 3 en chambre de pompage

• membrane sandwich en PTFE et clapets en perfluoroélastomère ou PTFE
• connexion des cylindres/embouts crantés en compounds PTFE/ETFE/ECTFE
• longue durée de vie de la membrane grâce à sa construction sandwich en PTFE
• couvercle de tête et disque de serrage de membrane avec coeur de stabilité
• nouvelle connectique pour une très bonne étanchéité aux gaz
• maintenance très facile
• nouvelle mécanique d'entraînement (breveté) pour un fonctionnement extrêmement silencieux et quasiment sans vibrations (NT)
• cylindre et logements de clapets indépendants (brevetés) pour un changement de membranes et clapets séparé (NT)
• surfaces lisses pour nettoyage facile (NT)
• nouvelle connectique pour une très bonne étanchéité (NT)

Retour en haut de page

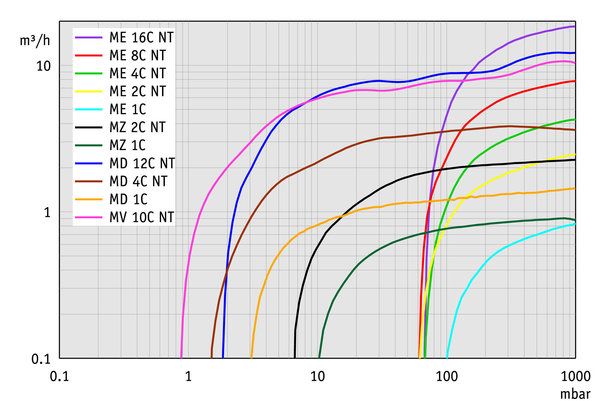

Pompes à membrane « chimie », systèmes de pompages « chimie » et groupes de pompage « chimie » La série de pompes à membrane VACUUBRAND offre un grand choix de modèles en ce qui concerne le vide limite et le débit. Des pompes à membrane à un étage pour la chimie atteignent un vide (absolu) jusqu'à 70 mbar. Un montage en série des têtes de pompe en deux, trois ou quatre étages apporte un vide limite amélioré en conséquence. Un débit plus élevé est obtenu par un montage en parallèle des cylindres. Notre gamme de produit comprend les combinaisons qui couvrent la quasi-totalité des exigences des laboratoires.

Nomenclature des pompes VACUUBRAND : M = pompe à membrane

E, Z, D, V = nombre d'étage,
un étage jusqu'à 70 mbar
deux étages jusqu'à 7 mbar
trois étages jusqu'à 1.5 mbar
quatre étages jusqu'à 0.6 mbar

C = version « chimie »

NT = distingue les modèles bénéficiant de la nouvelle technologie

AK = séparateur de liquide et particule à l'aspiration ou au refoulement

EK = condenseur d'émission de vapeur au refoulement

TE = condenseur à carboglace

PC = groupe de pompage

VARIO® = régulation VARIO® avec régulateur de vide CVC 3000


VACUUBRAND propose des systèmes de vide et des groupes de pompe pour la chimie complets, prêts au raccordement, équipés de la pompe à membrane spéciale chimie optimale pour le débit et la gamme de vide souhaités. Avec la bonne combinsaison d'accessoires, on maximise la rentabilité, et l'efficacité de l'application ainsi que la protection de l'environnement. Les pompes à la base des différentes familles de systèmes sont montées dans le support compact et prêtes à recevoir des accessoires pour les applications spécifiques.

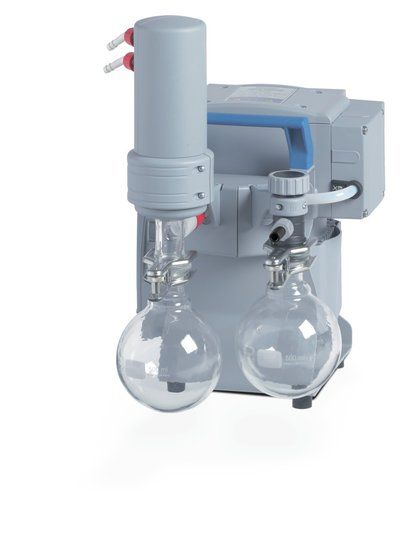

Les composants AK - le piège à condensat (comme représenté), côté aspiration ou refoulement : le ballon séparateur côté aspiration (en verre avec revêtement de protection) retient les particules et les gouttelettes. Un séparateur côté refoulement collecte le condensat, évite le reflux du condensat dans la pompe et atténue les bruits de la pompe.

EK - colonne de condensation en verre (comme représenté) pour la condensation à pression atmosphérique des vapeurs de solvants pompées. Bien que compact, son efficacité est élevée et permet la récupération proche de 100 % des solvants en protégeant l'environnement.

EK Peltronic ® - le condenseur d'émission de vapeurs sans fluide réfrigérant et sans glace carbonique. « Froid propre » grâce aux éléments Peltier avec refroidissement par air

TE - le condenseur à glace carbonique et hydrique pour récuperer les solvants à la sortie sans circulation d'eau

Capteur de niveau de remplissage : évite les débordements des ballons récepteurs sur les ballons AK et EK ; délivre des signaux avertisseurs via le régulateur de vide raccordé à la commande VACUU·BUS ® et arrête le pompage

Manomètre : le manomètre mécanique pour le vide dispose d'un affichage analogique. Il est monté sur plusieurs versions de groupe de pompe avec la vanne de réglage manuel du débit

• MZ 2C NT +AK+M+D
• PC 101 NT
• PC 201 NT

Deux prises de vide sur un groupe de pompage : Des systèmes et des groupes de pompage avec un second raccord de vide sont disponibles pour un fonctionnement parallèle indépendant de deux procédés avec une seule pompe. Des clapets anti-retour protègent de manière fiable contre l'influence d'un poste à l'autre.

Réglage manuel du débit : la vanne est montée en série sur le séparateur côté aspiration dans certains groupes de pompe
