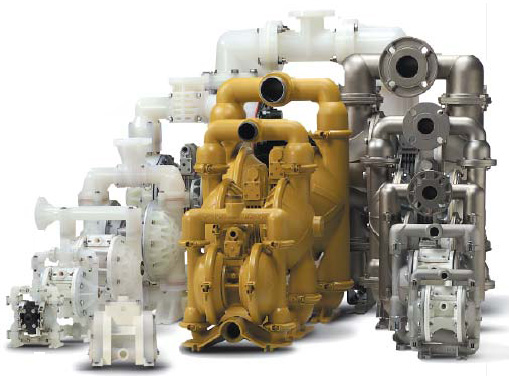

Pompe pneumatique à membranes VERSA-MATIC - anti-givrage, maintenance facile et haute performance

Fidèles à leur nom, les pompes VERSA-MATIC éliminent le blocage du distributeur pneumatique dû au givrage. Ceci a pu être obtenu par l'utilisation du distributeur pneumatique breveté Elima-Matic. Les incidents de calage, de givrage et de lubrification appartiennent au passé.

SUPPRESSION DES ARRÊTS INTEMPESTIFS

Les pompes VERSA-MATIC assurent un service continu et sans failles. Le principe de fonctionnement se définit comme suit :

• Le piston du distributeur pneumatique est déplacé de façon sûre et franche d'une position fin de course à l'autre via le tiroir pilote.
• Lorsque l'arbre de liaison des membranes arrive en fin de course, le piston intérieur d'appui de la membrane pousse le tiroir pilote du côté opposé, libérant ainsi le passage de l'air comprimé vers le piston du distributeur pneumatique pour son inversion de position.
• En fin de course de l'arbre de liaison des membranes, le processus se répète. Le tiroir pilote est alors repoussé dans sa position précédente par le piston interne d'appui de l'autre membrane, libérant le passage de l'air comprimé vers le piston du distributeur pneumatique pour une nouvelle inversion positive de position.

Ces déplacements de va-et-vient positifs d'inversion de position du piston du distributeur évitent tout calage de la pompe.

DISSIPATION DU FROID PRODUIT PAR DÉTENTE DE L'AIR

La réalisation des canaux d'évacuation de l'air comprimé est faite de manière à ce qu'ils assurent une détente contrôlée qui réduit considérablement le froid engendré par ce phénomène.

D'autre part, le bloc central et le distributeur pneumatique sont munis de nervures qui assurent une fonction d'échangeur de chaleur et évacuent le froid produit.

MAINTENANCE FACILE

Les pompes VERSA-MATIC de la série Elima-Matic, exemptes de calage et de givrage, sont également d'une maintenance facile :

• Elles n'ont que deux joints toriques facilement accessibles au niveau du bloc central, contrairement à d'autres pompes concurrentes qui en ont jusqu'à sept.
• Le tiroir pilote peut être retiré sous la forme d'un ensemble, y compris les joints toriques.
• Ces derniers sont remplaçables sans difficulté et sans outillage spécifique.
• Les opérations de maintenance sur le distributeur pneumatique se font sans démontage du bloc central.

OPTIMISATION DES PERFORMANCES

Les pompes VERSA-MATIC assurent, dans les meilleures conditions de coût et de rendement, le pompage de fluide allant de l'eau jusqu'à ceux contenant 90% de particules.

L'utilisation du distributeur pneumatique Elima-Matic augmente encore nettement les performances des pompes.

DISTRIBUTEUR PNEUMATIQUE - KITS DE CONVERSION

Les modèles de pompes VERSA-MATIC V4, V2 et V3 ainsi que les pompes Wilden® 1"1/4, 2" et 3" peuvent être ultérieurement équipées du distributeur pneumatique Elima-Matic®. Celui-ci est disponible avec :

• Un bloc central en aluminium, en acier inoxydable ou encore revêtu PTFE.
• Des chambres à air, un corps du distributeur et un bloc central également livrables nickelés.
