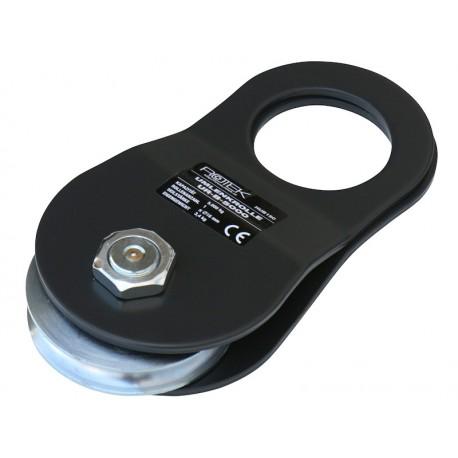

Poulie tout-terrain pour tire-câbles, (charge de rupture de 4000 kg) - RUR-B-05000

Poulie de déviation pour câbles,     Charge de rupture : 10000kg    Charge nominale : 5000kg (double sécurité)    Pour corde de diamètre 10 - 16 mm    convient aux palans à câble RSZ-1600-20 et RSZ-3200-20    adapté à l'extraction par le bas    avec mamelon de charnière et protection anti-rotation de l'axe du rouleau    Lorsque vous comparez des poulies de câble, vous devez faire attention à ce que la charge nominale ou la charge de rupture soit indiquée.    Si le type de charge n'est pas spécifié , veuillez supposer qu'il s'agit de la charge de rupture !Grâce à des rouleaux de renvoi, il est possible de modifier le guidage d'un câble ou la répartition de la force.Vous trouverez de plus amples explications dans la fiche technique ou dans le manuel des palans à câble.Les couvercles latéraux de la poulie de renvoi sont montés de manière mobile sur un axe.Séparez les couvercles latéraux et insérez la corde dans la poulie de déviation.Retournez les couvercles latéraux jusqu'à ce que les yeux de fermeture soient l'un sur l'autre.Passez une fermeture textile appropriée (sangle ou élingue ronde) dans l'œil et le point d'ancrage.Attention - seules les élingues en textile sont autorisées pour ce type de construction - n'utilisez pas de crochets, de mousquetons ou d'autres dispositifs !Voir la fiche technique pour plus d'informations.Le roulement à rouleaux doit être graissé avant utilisation.
Données techniquesNuméro de référence  HUB190Modèle RUR-B-05000Capacité de charge nominale (valable pour un angle de déploiement du câble = 120°) 50 kN (5 t)Capacité de charge à l'angle d'étalement = 0° 25 kN (2,5 t)Capacité de charge à l'angle d'écartement = 90° 35 kN (3,5 t)Charge de rupture 100 kN (10 t)Nombre de rouleaux 1 (Ø 104 mm)Disposition des roulements à billes - graisser avant l'utilisation !Diamètre de corde approprié Ø 10 - 16 mmLongueur totale 262 mmDistance centrale(rouleau - butée) 147 mmArrêt de l'ouverture Ø 76 mmPoids propre 3,5 kgConvient aux palans à câble RSZ-1600-20, RSZ-3200-20L'angle de propagation du câble de charge influence la charge réelle sur la poulie de déviation. Selon l'application, la capacité de charge de la poulie de renvoi ne doit pas être dépassée ! Vous trouverez de plus amples informations dans la fiche technique.Informations complémentairesPoids brut (sans emballage d'expédition) : 3,60 kilogrammesDimensions du produit brut (Lxlxh) : 270 mm x 145 mm x 60 mmDimensions d'expédition pour 1 pc/pc (Lxlxh) : 270 mm x 145 mm x 60 mm
Référence : RUR-B-05000
