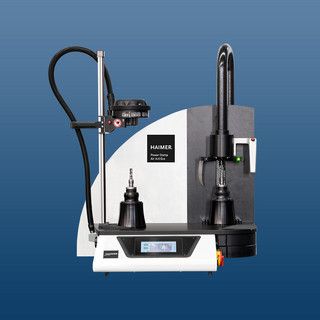

Machine de frettage Power Clamp Air i4.0 Economic

La Power Clamp Air i4.0 Economic est une station de frettage au design industriel de haute qualité avec un refroidissement par air intégré indépendemment des encombrements extérieurs des porte-outils. La méthode de refroidissement douce et propre utilisant l'air avec contrôle de la température convient à tous les types d'outils (carbure et HSS).

• Compatible avec les réseaux et prêt pour l'industrie 4.0
• Un écran tactile 7'' et un nouveau logiciel intuitif garantissent la simplicité d'utilisation
• Parfaitement adapté et conçu pour: Pinces de frettage et petits mandrins à parois fines
• Intelligente NG Spule
• Refroidissement doux et propre, indépendemment des encombrements extérieurs des porte-outils, de tous les mandrins et pinces de frettage par air - sans saleté ni résidus d'eau
• Refroidissement de l'air indépendemment des encombrements extérieurs des porte-outils avec contrôle de la température
• Le frein pneumatique du tunnel de refroidissement est libéré par Release-by-Touch (poignée sensitive)
• Scanner pour la lecture des paramètres de frettage des codes Data-Matrix, pour un frettage facile et automatique (en option)
• Préréglage de longueur d'outil (en option)
• Outils: carbure et HSS de Ø 3 - 32 mm
• Voltage: 3 x 400-480 V, 16 A
• Puissance: 13 kW
• Air comprimé min. 4 bar

Contenu de la livraison: unité de frettage Power Clamp Air i4.0 Comfort, 2 supports pour porte-outils de précision et 2 supports de base de précision, scanner à main, compartiments pivotants
Sous réserve de modifications techniques.

Équipement

•
  Bobine NG intelligente (VS32-H)
  La bobine NG se règle en longueur et diamètre en fonction de la taille du porte-outil de frettage. Aucune bague de butée n'est nécessaire.
•
  Système intégré pour refroidissement par contact indépendant du contour
  Refroidissement soigneux et propre à l'aide de l'air et du brouillard pulvérisé
•
  2 supports de base de précision et 2 support pour porte-outils de haute précision
  Support de précision pour porte-outil disponible dans tous les interfaces courantes
•
  Tiroirs pivotants
  Pour poser les accessoires sur la machine de frettage

Options d'équipement

•
  Scanner pour la lecture des paramètres de frettage
  N ° de commande. 80.185.01
  Scanner pour des codes Data-Matrix
•
  Station de préréglage de longueur avec butée d'arrêt en hauteur
  N ° de commande.
  Pour le préréglage de l'outil à la longueur voulue
•
  Chariot
  N ° de commande. 80.124.00.4
  Chariot pour machine de frettage et accessoires
•
  Insert de tiroir pour chariot système pour PC Air i4.0
  N ° de commande. 80.124.06
  Pour un espace de travail clair et ordonné
•
  Support de base de précision pour HIAMER ER pinces de serrage
  N ° de commande. 80.131.02
  Avec poignée de fenêtre pour un accès optimal au réglage de la longueur.
•
  Support pour pinces de frettage
  N ° de commande.
  Disponible dans les versions ER11/ER16/ER20/ER25/ER32
•
  Système de défrettage
  N ° de commande. 80.126.00
  Aide au défrettage de fraises cassées
•
  Aspirateur de fumée VS32-H/M
  N ° de commande. 80.101.02NG.01
  Convient pour les machines de frettage à bobine NG et bobine motorisée NG de la gamme Profi

Spécifications Techniques

Puissance [kW] 13 Branchement 3 x 400-480 V, 16 ampères, 13 kW Longueur maximale du porte-outil de frettage [mm] 550 Longueur maximale du porte-outil de rafraîchir [mm] 260 Dimensions [mm] 860 x 760 x 1140 Poids [kg] 60 Outils HM et HSS Diamètre d'outil [mm] 3 - 32 Référence 80.180.40NG3
