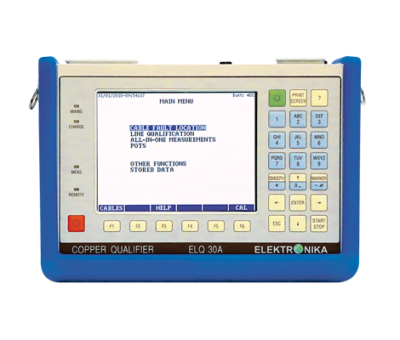

Pré-qualificateurs de ligne de paire cuivre - elektronika - elq30a

Les équipements ELQ30A d'ELEKTRONIKA permettent de qualifier, surveiller et maintenir les paires de cuivre (technologies RNIS et XDSL). Les tests automatiques intégrés fournissent un diagnostic immédiat et précis de l'état de la ligne. Ces pré-qualificateurs intègrent des fonctions avancées de localisation des défauts (échomètre, multimètre ou pont de mesures).
* Cas d'utilisation
Pré-qualification en mode Maître/Esclave.
Masques de tolérance.
Calcul de débit de données automatique.
Indication conforme/non conforme immédiate.
Mesures unilatérales.
Fonction de service téléphonique.
Tests automatiques pour une pré-qualification complète d'une paire de cuivre (débits, atténuation, LCL, NEXT, FEXT…).
Validation à partir d'une seule extrémité(ELQ30A+).
Tests manuels pour la recherche de défauts.
* Caractéristiques techniques
Spécificités générales :
Autonomie batterie : environ 8 heures sans rétroéclairage.
Temps de charge: moins de 3 heures.
Affichage : LCD rétroéclairé 320 x 240 pixels.
Interface série : RS-232C.
Dimensions : 224 x 160 x 44 mm.
Poids : environ 1,5 Kg.
Températures :
En opération : -10 à +50°C.
Stockage et transport : -20 à +70°C.
Émetteur :
Plage de sortie : +5 à -19 dBm.
Résolution : 0.1 dB.
Précision à 0 dBm : 0.3 dB.
Récepteur :
Plage de sortie Résolution : 0.1 dB.
Ligne Z = 100, 120, 135, 150,: -90 à +5 dBm.
Ligne Z = 600: -90 à 0 dBm.
Précision à 0 dBm : +/- 0.2 dB.
