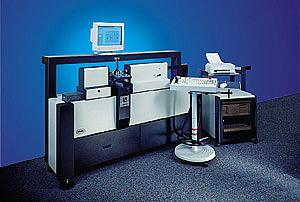

Precimar 828 CIM - Banc de contrôle de longueur haute précision pour mesures jusqu'à 300 mm

Description :

Machine de haute précision destinée à la mesure absolue (jusqu'à 300 mm) et par comparaison. Elle trouve sa place dans l'industrie aéronautique et automobile pour le contrôle de pièces ou la surveillance de moyens de contrôle, ainsi que dans les laboratoires de métrologie pour le contrôle série de calibres.

Caractéristiques :

• Des performances hors du commun, l'absolue perfection des mesures et la technologie informatique moderne constituent une forme de gestion de la qualité qui va bien au-delà des normes EN 29 000 ou ISO 9000.
• Simplicité d'utilisation procurée par :
  • Le levier de commande progressif pour la poupée de mesure asservie à la force de palpage et la détection automatique de contact.
  • La détection automatique des mesures intérieures et extérieures.
  • La recherche des points de rebroussement assistée par ordinateur.
• Vitesse de déplacement élevée : chariot de mesure et déplacement vertical motorisé de la table support.
• Informatisation : commande machine, saisie, traitement, documentation et transmission des résultats de mesure, interface homme-machine via menus déroulants.
• Minimisation de l'incertitude de mesure : grâce à :
  • Guidages aérostatiques pour tous les chariots montés sur le bâti de la machine.
  • Parallélogramme déformable mobile, sans jeu ni frottement pour la broche de mesure.
  • Surveillance électronique de la force de mesure et palpage automatique.
  Les influences subjectives sont éliminées au maximum et les collisions accidentelles avec les pièces sont évitées.
• Correction des écarts : systémiques et réduction des écarts aléatoires permettant :
  • Une incertitude de mesure standard MPEE1 de (0,075 + L/1000) µm (L en mm).
  • Conditions : 20,0 °C en laboratoire de métrologie, classe 1 VDI/VDE 2627.
• Réglages simplifiés : force de mesure via logiciel et activation/désactivation de la compensation de température.
