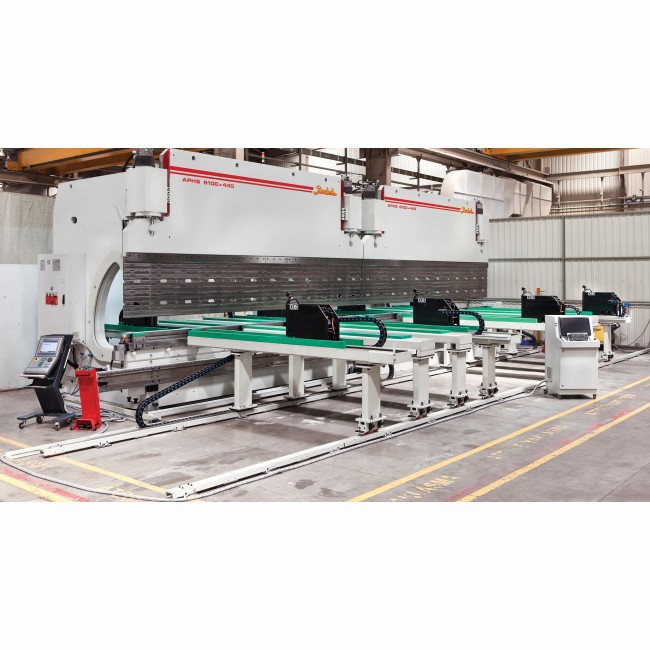

Presse plieuse hydraulique à commande numérique ADFORM - APHS TANDEM - 12200 mm x 880 T - Commande DELEM DA 66 T

Le meilleur rapport qualité prix

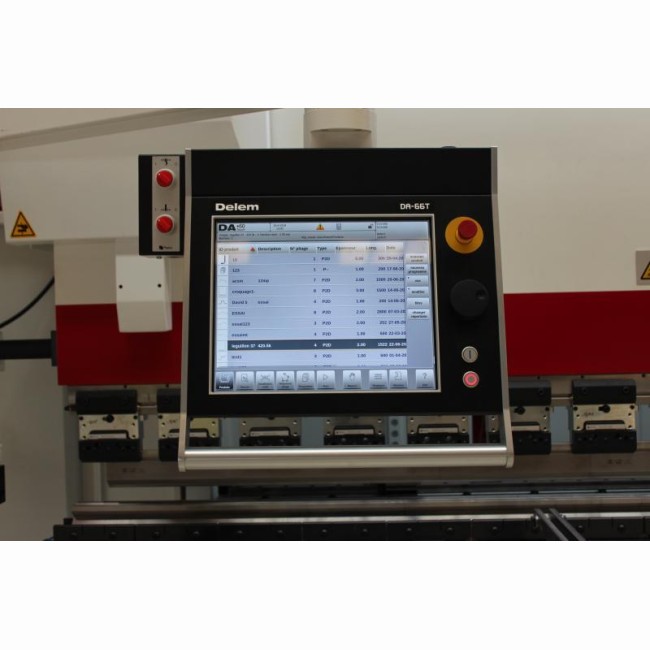

Commande numérique : DELEM DA 66 T

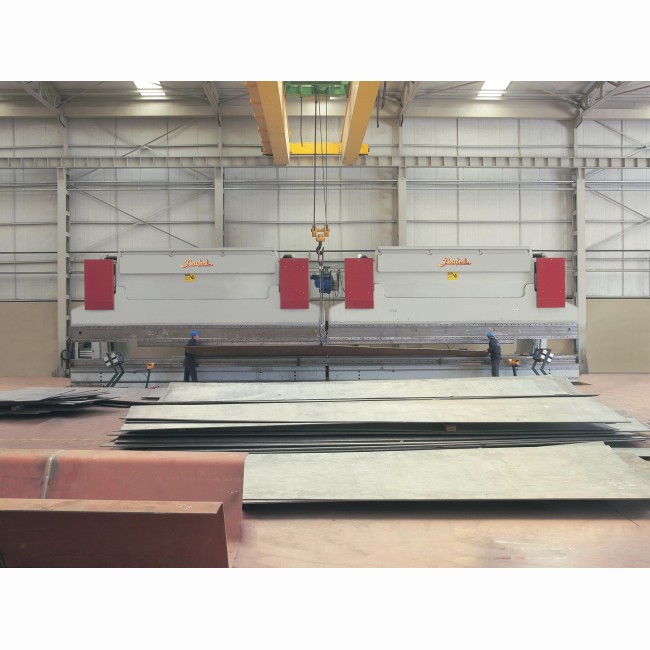

Dimensions : 2 x 6100 mm x 440 T soit 12200 mm x 880

Col de cygne : 1500 mm

Course : 320 mm

Construction mécano-soudée très rigide :

• Guidages du coulisseau de grande longueur avec glissières synthétiques.
• Table inférieure étroite, compatible avec l’option bombage de table.
• Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
• Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.

Système de mesure :

• Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique, qui est elle-même fixée au coulisseau.
• La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.

Groupe hydraulique de marque HOERBIGER :

• Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum.
• Pompe haute pression à engrenages à débit constant.
• Filtre haute pression avec cartouche interchangeable.
• Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
• Joints et guidages de très grande qualité.
• Liaison coulisseau – tiges de pistons assurée par des rotules, permettant l’inclinaison du coulisseau (maximum 5 mm / mètre).

Équipement électrique :

• Armoire Télémécanique, Legrand ou Schneider Electrique.

Système de sécurité :

La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité :

• Pédale 3 positions (avec arrêt d'urgence intégré).
• Portes latérales et arrières ainsi que les arrêts d’urgence gérés par un module de sécurité Télémécanique type Pilz.
• Barrière immatérielle SICK pour tandem.

Outillage :

• Fixation des poinçons type Promecam avec système anti-chute.
• Table pour matrices type Promecam.

En option : Possibilité de prévoir l’usinage du coulisseau et de préparer la table pour le montage d’outils différents.

Équipements standards

• 2 x Commande Delem DA66 T.
• 2 x Commande montée sur pupitre mobile sur le côté gauche de la machine gauche et sur la droite de la machine droite.
• 2 x Axes Y1/Y2 pilotés par la CN.
• 2 x Axe X piloté par la CN.
• 2 x Axe R piloté par la CN.
• 2 x Axes Z1 et Z2 manuels.
• Adaptateur poinçons type Amada.
• 2 x 4 bras supports avants.
• Éclairage de l’espace de travail à l’avant et à l’arrière de la machine.
• Installation électrique pour le raccordement au réseau 3 phases/N/PE 50 Hz 230/400 VAC.
• Machine réalisée conformément à la norme CE en vigueur.

Équipements optionnels

• Commande numérique 3D :

- Delem DA69T

- Cybelec Modeva RA3D

• Type de butées arrières :

- Axe R, gérées par la CN

- Axe Z1+Z2 gérées par la CN

- Axe X1-X2-R-Z1-Z2 gérées par la CN

- Butée arrière 3D (Axe X1-X2-R1-R2-Z1-Z2) gérées par la CN

• Bras de support :

Large choix de différentes tailles, de différentes charges avec plusieurs types de réglages.

• Système d'outillage :

- Wila

- Amada Promecam

- Bridage poinçons/matrice mécanique

- Hydraulique Wila (sortie des outils par l'avant)

• Aide au pliage (accompagnateur de tôle)
• Stationnement (parking place) :

- Stationnement à gauche de la machine.

- Stationnement à droite de la machine.

• Logiciel hors poste
