Profilomètre mécanique 2D - D500
Obtenir un devis / prix
Prix et détails sur demande
Mr. Didier Pellerin
Echanger avec le vendeur
Description

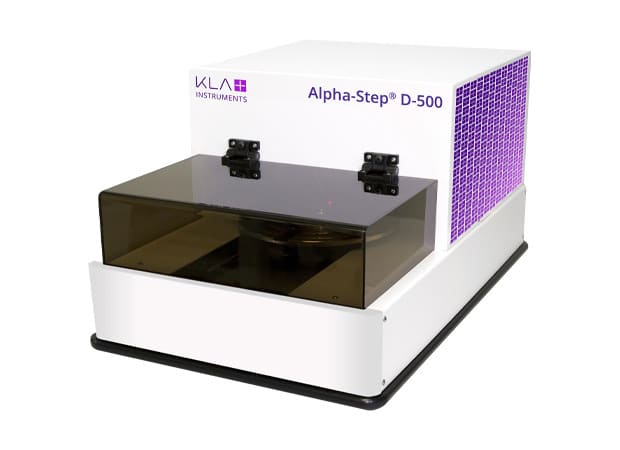

Profilomètre mécanique 2D - D500
1. Profilométrie 2D
2. Platine 150mm
3. Motorisation XY et rotation manuelles sur 360°
4. Faible force d'appuis
5. Double détecteur optique
2. Platine 150mm
3. Motorisation XY et rotation manuelles sur 360°
4. Faible force d'appuis
5. Double détecteur optique
Le profilomètre mécanique Alpha-Step D-500 est capable de mesurer des hauteurs de pas 2D allant de quelques nanomètres à 1200 µm. Il prend également en charge les mesures 2D de la rugosité, de l'arc et des contraintes pour les environnements de R & D et de production. Le D-500 prend également en charge les mesures 2D de la rugosité, de l’arc et des contraintes pour les environnements de recherche et développement et de production. Le D-500 comprend une platine manuelle de 140 mm et une optique de pointe dotée de commandes vidéo améliorées.
Applications en profilométrie mécanique
- Hauteur de marche: hauteur de marche 2D
- Texture: rugosité et ondulation 2D
- Forme: arc et forme 2D
- Contrainte: contrainte de film mince 2D
- Â Industries
- Universités, laboratoires de recherche et instituts
- Semi-conducteur et semi-conducteur composé
- LED: diodes électroluminescentes
- Solaire
- MEMS: systèmes micro-électro-mécaniques
- Stockage de données
- Automobile
- Équipement médical
La profilométrie 2D
Le profilomètre mécanique Alpha-Step D-500 prend en charge les mesures 2D de la hauteur des marches, de la rugosité, de l’arc et des contraintes. La technologie innovante de capteur à levier optique offre des mesures haute résolution, une large plage verticale et une capacité de mesure de force réduite.
Un avantage de la technique de mesure au stylet est qu’il s’agit d’une mesure directe, indépendante des propriétés du matériau. La force réglable et le choix du stylet permettent de mesurer avec précision une grande variété de structures et de matériaux. Cela permet de quantifier votre processus pour déterminer la quantité de matériau ajouté ou retiré, ainsi que tout changement de structure en mesurant la rugosité et les contraintes.
- Hauteur de marche: Nanomètres à 1200µm
- Force faible: 0,03 Ã 15 mg
- Vidéo: Caméra couleur haute résolution 5MP
- Correction de la distorsion trapézoïdale: supprime la distorsion due à l'optique vue de côté
- Correction d'arc: supprime les erreurs dues au mouvement d'arc du stylet
- Taille compacte: encombrement système minimal pour un profileur de stylet de table
- Logiciel: interface utilisateur conviviale
