Purificateur de gaz - mott - 150 psid (10.3 bar)

Documentation et fiches techniques
APPLICATIONS TYPIQUES
Les purificateurs de gaz Mott éliminent les impuretés des gaz de procédé dans les applications de haute pureté et ultra-haute pureté. Que vous ayez besoin d'éliminer l'humidité et les particules d'une conduite de gaz avant de l'introduire dans un équipement sensible ou que vous ayez besoin de nettoyer le gaz de purge avant de l'évacuer, les purificateurs de gaz et les solutions Mott's offrent des solutions très efficaces (tant en termes de coût que de résultats).

Équipement de traitement des semi-conducteurs
Gaz de soudage/gaz de purge
Gaz de purge de boîte à gants
Gaz de couverture de recuit
fabrication d'additifs
Production pharmaceutique
Solaire et énergie
Autres technologies émergentes

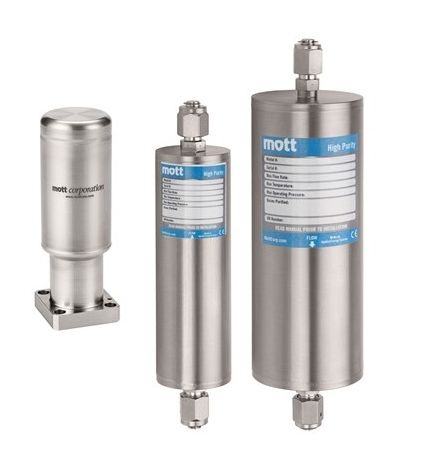

Purificateurs de gaz Mott - Séries au point d'utilisation
Les purificateurs de gaz au point d'utilisation Mott s'adaptent à divers débits sur une variété de modèles et respectent les normes de pureté les plus élevées pour les systèmes de distribution de gaz.

Purificateurs de gaz Mott - Série à montage en surface
Purificateurs à montage en surface Mott à utiliser avec les systèmes de distribution de gaz à montage en surface C-Seal 1.125". Média filtrant en alliage 22 fibre compatible avec les gaz de procédé caustiques HBr, NH3 et Cl2.

Purificateurs de gaz Mott - Série Micro-Bulk
Les purificateurs de gaz de la série micro-bulk Mott offrent des débits modérés et protègent les instruments en aval sensibles.

Guide de classification de remplissage de purificateur de gaz Mott
Un guide de l'utilisateur pour les classes de remplissage de purification de Mott.

Formulaire de devis de spécification de purificateur de gaz Mott
Le moyen le plus simple de spécifier un purificateur de gaz Mott est de remplir le formulaire Mott Purification Specs to Quote et de l'envoyer à notre distributeur local de produits de haute pureté.

Spécifications du produit
Purificateurs de gaz au point d'utilisation et micro-vrac
Matériau : acier inoxydable 316L

Média filtrant : acier inoxydable 316L

Tailles et configurations flexibles : raccords et vannes d'entrée/sortie, correspondance face à face disponible

Filtration : étalon 0.0015 µm

Indice de fuite d'hélium : 1 x 10-9 atm cc / sec

Pureté de sortie : < 100 PPT

Chute de pression : < 2 psid

Surface de la quincaillerie mouillée : électropoli, < 10 Ra, acier inoxydable 316L

Durée de vie : un an pour un fonctionnement 24 heures sur 7, 5 jours sur 99.999 au débit nominal et avec une impureté d'entrée combinée typique de XNUMX N (XNUMX %)

Conceptions et raccords personnalisés disponibles sur demande

Dimensionnement des purificateurs de gaz au point d'utilisation, en micro-vrac et à montage en surface
Purificateurs au point d'utilisation

1.5″ - 2.0″ DE

Gamme OAL standard : 3.31″ - 8.2″

Raccords standards 1/4″ VCR®

Micro-purificateurs en vrac

3.0″ - 6″ DE

Gamme OAL standard : 7.9″ - 51″

Les raccords standard sont 1/2″ VCR®

Des tailles personnalisées sont également disponibles

Purificateurs à montage en surface

Base de joint en C de 1.125″

OAL standard : 3.30″

Conditions de fonctionnement du purificateur de gaz au point d'utilisation
Pression de fonctionnement maximale : 250 PSIG (17.24 bars)

Plage de température de fonctionnement typique : 0°C-50°C (32°F-120°F)

Température de fonctionnement maximale : 50°C (120°F)

Débit nominal : 0 à 8 slpm selon la taille du récipient

Débit maximum : 0 slpm à 32.5 slpm selon la taille du récipient

Conditions de fonctionnement du micro-purificateur de gaz en vrac
Pression de fonctionnement maximale : 200 PSIG (13.79 bars)

150 PSIG (10.34 BARS) - 6″ uniquement

Plage de température de fonctionnement typique : 0°C-50C (32°F-120°F)

Température de fonctionnement maximale : 50°C (120°F)

Débit nominal : voir le tableau sur la feuille de calcul

Débit max : 10 slpm à 2300 slpm

Conditions de fonctionnement du purificateur de gaz à montage en surface
Pression de fonctionnement maximale : 1800 PSIG (124.1 bars)

Plage de température de fonctionnement typique : 0°C-50C (32°F-120°F)

Pression différentielle maximale : 150 psid (10.3 bar)

Performances en HBr : voir tableau sur la feuille de coupe

Description de la pièce du purificateur de gaz Mott
MGP - Purificateur de gaz Mott

-OD

-Longueur

-Type de classe

-Type de filtre

-Type de connexion
