Rainureuse industrielle PROTEM - banc de rainurage polyvalent avec capacité d'usinage jusqu'à 1025 mm
Description
Principe de fonctionnement
Le banc de rainurage PROTEM permet d’effectuer des travaux de rainurage et de fraisage sur des brides ou des tôles, sur site ou en atelier. Il peut travailler selon le besoin à plat ou à axe vertical. Son système de bridage et de pieds ajustables lui assure une capacité d’usinage de 1025 mm. Son utilisation simple, sa rigidité, sa souplesse de réglage et sa grande capacité d’usinage en font un outillage polyvalent.

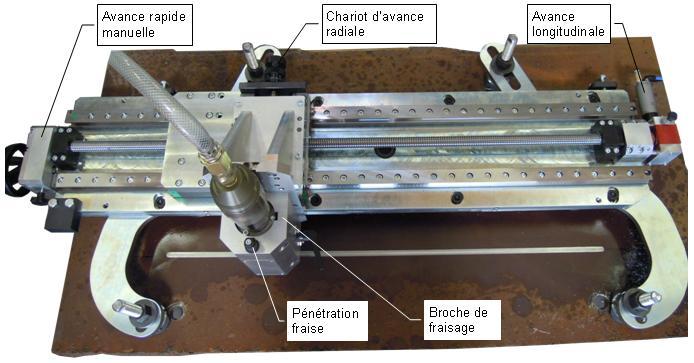

Caractéristiques
- Avance longitudinale et broche pneumatiques : pression 6 bar / débit 2160 l/min
- Avance transversale et pénétration fraise manuelles
- Avance longitudinale : puissance 120 W, réversible et débrayable
- Avance rapide manuelle : boîtier avec manivelle et pignon multiplicateur (facteur 3)
- Guidage longitudinal : patins à rouleaux pré-contraints montés sur rail / vis à billes avec écrou pré-contraint
- Chariot transversal : course 50 mm, guidage par queue d’aronde, vernier de précision et vis de blocage
- Broche de fraisage : montée sur équerre support (3 positions possibles), puissance 1500 W, course 100 mm, attachement par cône SA30, arbre porte-fraise avec pince ER (jusqu’à Ø20 mm)
- Pénétration fraise : course 100 mm, avec vernier et manette de blocage
- Unité pneumatique FRL avec arrêt d’urgence et pilotage des motorisations
Poids et dimensions
Dimensions machine hors tout | 1510 x 700 x 490 mm |
---|---|
Poids machine | 193 daN |
