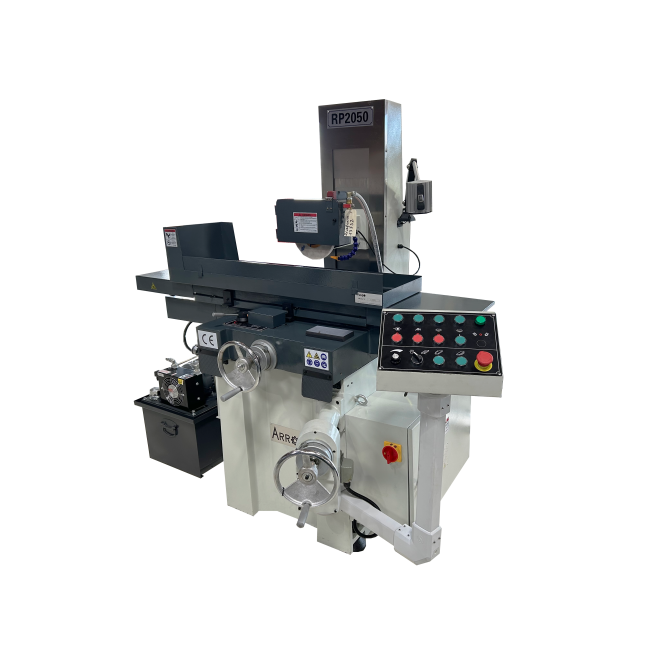

Rectifieuse plane col de cygne ARROW - RP2050

Obtenir un devis / prix
Prix et détails sur demande
Mr. Guillaume Didelon
Echanger avec le vendeur
Rectifieuse plane col de cygne ARROW - RP2050_0

Description

Ces machines sont adaptées pour la rectification de précision pour les pièces de surface plane et de profil d'une surface de 200x460 maxi
Avec ses 2 axes automatiques, cette machine se caractérise par
  • Une structure mécanique en bâti fonte. L'ensemble des élements sont en fonte stablisée afin de libérer les contraines mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines. Sur les machines col de cygne, le bâti supporte le chariot qui se déplace en longitudinal et en transversal. Le mouvement vertical est assuré par la montée / descente de la broche
  • L'axe Longitudinal (X) est entrainé par un vérin hydraulique qui assure le balayage (vitesse variable)
  • L'axe transversal (Y) est entrainé par un servomoteur couplé à une vis à billes.
  • L'axe vertical (Z) qui supporte la broche porte meule se déplace au moyen d'une vis à billes couplée à un servomoteur. Le guidage est également de type prismatique sur cet axe
  • La broche porte meule est montée sur des roulements de précision
  • Le pupitre de commande concentre l'ensemble des fonctionnalités, boutons et voyants de pilotage de la machine.
  • Armoire électrique avec des composants siemens
  • Centrale de graissage automatique

CARACTÉRISTIQUES TECHNIQUES
  • Surface de la table (mm) 500 x 250
  • Poids admissible sur la table (kg) 200
  • Rainures de la table (mm) x1 de 14
  • Course longitudinale X (mm) 520
  • Course transversale Y (mm) 260
  • Passage entre table / axe meule (mm) 450
  • Dimension de la meule (mm) Ø 200 x 20 x 31.75
  • Vitesse de rotation de la meule (tr/min) 2850
  • Vitesse d’avance longitudinale (m/min) 18
  • Vitesses d'avance rapide sur le transversal (mm/min) 990
  • Vitesse d'avance manuelle axe transversal (mm / division) 0,02
  • Vitesse d'avance de travail axe transversal (mm/min) 0,1 à 8
  • Vitesse d'avance rapide axe vertical (mm/min) 460
  • vitesse d'avance manuelle axe vertical (mm / division) 0,005
  • Moteur entrainement de la meule (Kw)
  • Moteur groupe hydraulique (Kw) 0,75
  • Moteur pompe d'arrosage (Kw) 0,04
  • Moteur axe vertical (Kw) 0,25
  • Moteur axe transversal (Kw) 0,04
