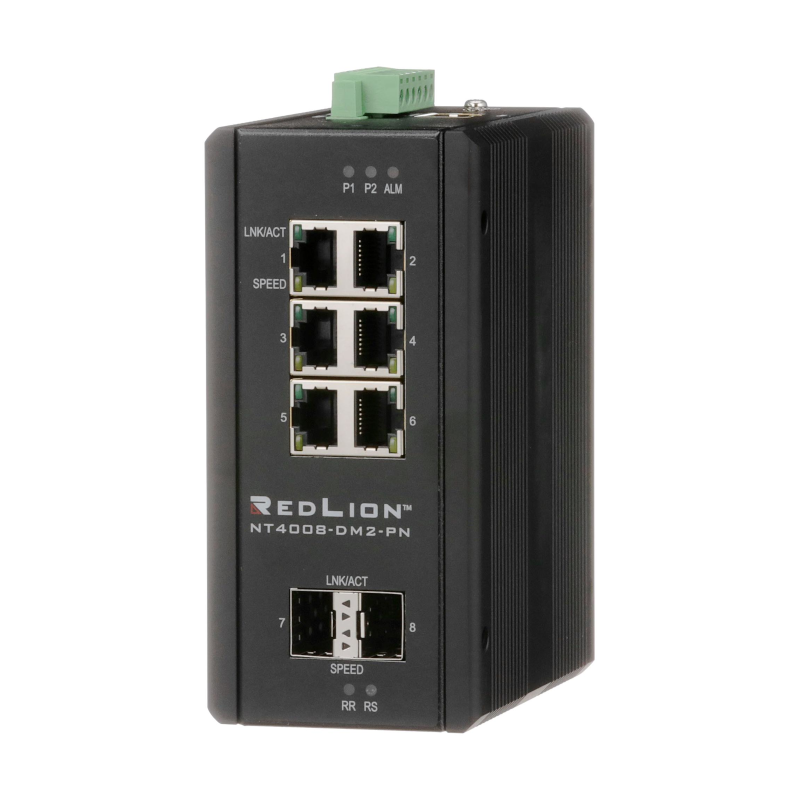

Switch Ethernet industriel Red Lion NT-4008 - 8 ports Gigabit - Certifié PROFINET PNIO v2.34
Obtenir un devis / prix
Prix et détails sur demande
Mr. Ludovic Deboves
Echanger avec le vendeur
Vendu
par QL3D
En savoir plus
Description
Les switchs Ethernet industriels gérés Gigabit NT4008 sont certifiés conformes aux normes PROFINET PNIO v2.34 de classe B (CC-B), RT Classe 1 pour assurer une intégration transparente dans les réseaux PROFINET à l'aide d'outils de configuration et de gestion standard.
Connectivité :
Les switchs Ethernet industriels gérés NT4008 Gigabit sont disponibles en deux configurations à 8 ports :
Performance :
Bénéficiez de performances optimales grâce à des fonctionnalités robustes telles que :
L'environnement de fonctionnement :
Les switchs Ethernet industriels gérés NT4008 sont intégrés dans des boîtiers métalliques IP30 robustes et permettent une température de fonctionnement de -40 à +75°C. Pour garantir un fonctionnement fiable dans les environnements industriels les plus exigeants, la série est :
Sécurité :
Les switchs industriels gérés NT4008 offrent un haut niveau de sécurité avec :
Connectivité :
Les switchs Ethernet industriels gérés NT4008 Gigabit sont disponibles en deux configurations à 8 ports :
- Huit ports RJ45 10/100/1000
- Six ports RJ45 10/100/1000 et deux emplacements SFP bimode pour émetteurs-récepteurs SFP 100 Base ou 1000 Base en option
Performance :
Bénéficiez de performances optimales grâce à des fonctionnalités robustes telles que :
- PROFINET
- Serveur DHCP
- SNMP v1, v2c, v3
- IGMP v1, v2, v3
- LLDP
- MRP
- RSTP
- MSTP
- Protocoles Fast Ring et Chain
- VLAN
- Sécurité des ports basés sur IP et MAC
- ACL
- QoS
- Syslog
- Agrégation de liens
- NTP, LACP et LAG
- Port mirroring
- sFlow
- Protection contre les tempêtes de broadcast
L'environnement de fonctionnement :
Les switchs Ethernet industriels gérés NT4008 sont intégrés dans des boîtiers métalliques IP30 robustes et permettent une température de fonctionnement de -40 à +75°C. Pour garantir un fonctionnement fiable dans les environnements industriels les plus exigeants, la série est :
- Homologuée UL Classe 1 Division 2 et ATEX pour une utilisation dans des endroits dangereux et ordinaires
- Certifiée ABS et EN50155 pour les applications ferroviaires
Sécurité :
Les switchs industriels gérés NT4008 offrent un haut niveau de sécurité avec :
- SSH
- SSL
- HTTPS
- Sécurité des ports basés sur IP et MAC
- Contrôle d'accès basé sur des règles
- Protection contre les tempêtes
