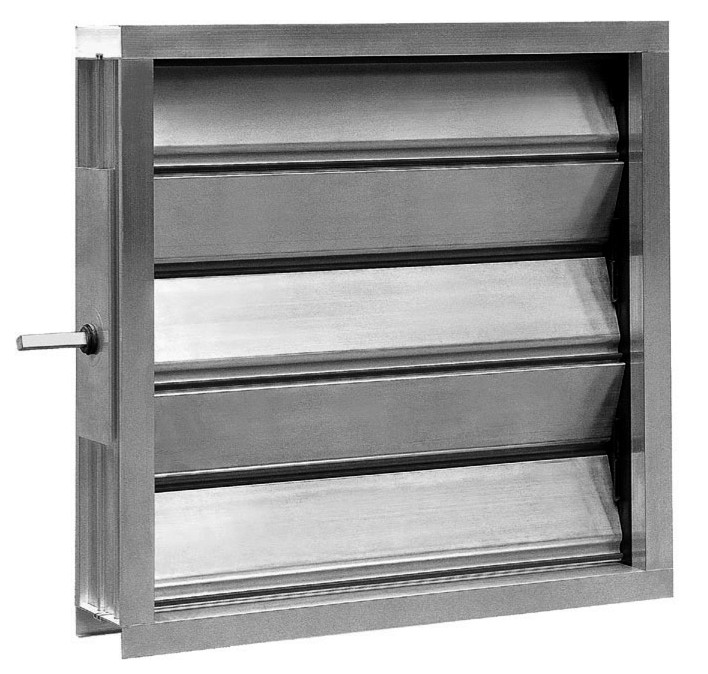

Registre de dosage en aluminium ps smay

Application
Les registres multi ailés avec ailettes à ouverture opposée « SMAY » sont adaptés au montage dans les systèmes de ventilation et de climatisation. Ils peuvent être montés dans les centrales de traitement d'air, dans les murs ou dans les conduits pour le réglage précis de l'écoulement de l'air. Leur construction permettant une forte étanchéité, les registres fonctionnent idéalement en tant que dispositifs de fermeture (isolement d'une antenne de réseau).

Le registre a l’approbation technique COBRTI. Il est conforme aux exigences de la 2e classe d’étanchéité selon EN-1751.

Il est possible d’appliquer ces registres sur les installations à exigences spéciales : fonctionnement avec récupérateurs, (registres partagés), protection des batteries de chauffage des centrales contre les effets du gel, sortie de fumée en cas d'incendie.
Température de service (-40ºC jusqu’à +90ºC).
Le registre PS est notamment recommandé pour les centrales de traitement d’air.

Le registre SMAY possède l’Attestation Hygiénique HK/P/0888/01/2002

Matériau
Le registre à ailettes est construit de 4 types de profilés d'aluminium AL durci : du cadre vertical, du cadre horizontal, des lamelles (ailettes) ainsi que du support pour servomoteur. Les ailettes du registre sont raccordées avec des essieux et des engrenages (roues dentées) réalisés en polypropylène PP. Le système d’entraînement est intégré dans le profilé (cadre vertical).
Le joint en igelite constitue le joint d’étanchéité entre les ailes du registre.
Toutes les pièces constituant le registre sont conformes aux exigences des normes écologiques. Le matériau du registre peut être recyclé.

Finition
La construction de registres en profilés d’aluminium permet d’atteindre une grande précision de réalisation ainsi que de montage, ce qui leur assure une forte étanchéité en position fermée, et une résistance minimum à l’écoulement de l’air lorsqu’ils sont ouverts. Le système d’entraînement intégré dans les profilés rend l'isolation extérieure totale du registre possible. Un pré équipement spécial (support) facilite le montage du servomoteur ou du mécanisme de commande manuelle. Grâce à un profilé spécial AL, le registre peut être divisé (partagé) verticalement et élargi horizontalement jusqu’aux dimensions : Amax =3000 mm, Bmax=2500 mm

Entraînement
1- registre avec servomoteur
2- registre avec mécanisme manuel
3- registre avec essieu allongé.

Sur demande – nous fournissons des registres de dimensions différentes ou des registres partagés. Ces exigences sont à spécifier conformément aux principes de désignation du produit.

Attention :
La forme des profilés en aluminium est protégée comme propriété de « SMAY » et a fait l'objet d'un dépôt de brevet auprès du Bureau des Brevets Polonais (Polish Patent Office) en 1995.

EXISTE EN MINIATURE : Registre ALM Smay
Application
Les registres multi ailés en aluminium, type ALM avec ailettes à ouverture opposée sont une miniaturisation du registre multi ailé PS.

Il sont adaptés au montage dans les systèmes de ventilation et de climatisation , notamment dans les centrales de traitement de l'air et des systèmes automatiques pour le réglage précis de l'écoulement de l'air. Leur construction permettant une forte étanchéité, les registres fonctionnent idéalement en tant que dispositifs de fermeture (isolement d'une antenne de réseau). Il est possible d’appliquer ces registres sur les installations à exigences spéciales : fonctionnement avec récupérateurs, (registres partagés), protection des batteries de chauffage des centrales contre les effets du gel, sortie de fumée en cas d'incendie.
Température de service (-40ºC jusqu’à +90ºC).

Le registre ALM possède l’Attestation Hygiénique HK/P/0888/01/2002.
