Résistance à ailettes

Les résistances à ailettes sont constituées d'une résistance tubulaire blindée sur laquelle sont enfilés des dissipateurs métalliques. Les résistances à ailettes sont utilisées pour le chauffage d'air par convection naturelle ou forcée. On les trouve dans les radiateurs, les batteries, les conduites d'air et les étuves. Il existe 2 types de résistance à ailettes, les résistances à ailettes rectangulaires et les résistances à ailettes spiralées. Les ailettes augmentent la convection et permettent une charge plus élevée (jusqu'à 5,5 W/cm²).
Description technique :
- Température maximale d'utilisation : 200°C, charge maximale 5,5 W/cm² ;
- Fil en alliage résistif boudiné isolé par de la poudre d'oxyde de magnésium comprimée ;
- Tube de blindage en Inox ;
- Ailette rectangulaire en inox 50 x 25 ou 80 x 40 ;
- Ailette spiralée en inox diamètre 24 ou 36 mm ;
- Tension de 230 et 400 V autre sur demande ;
- Connexion par bornes ou tiges filetées ;

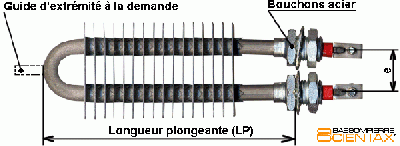

- Formage en U ou en W pour les ailettes spiralées, autre sur demande ;
- Manchons de fixation avec joint et visserie ;

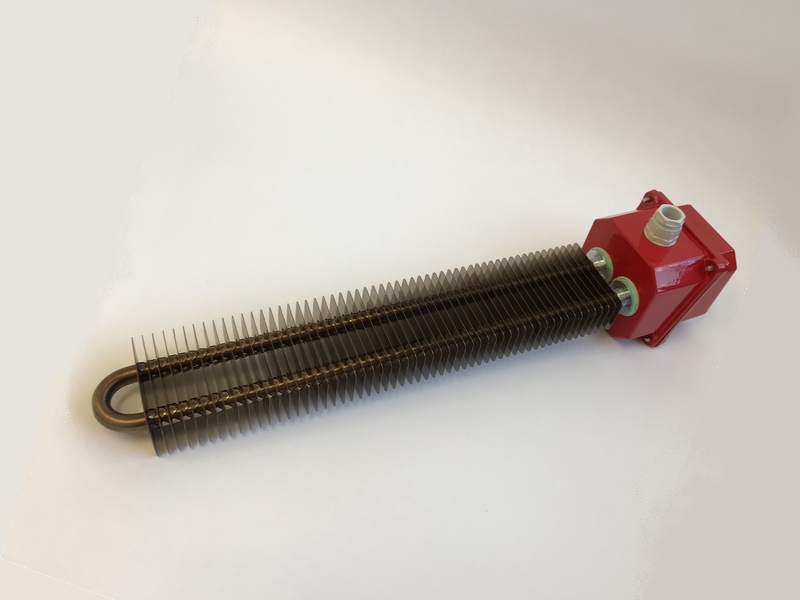

- Boîtier pour protéger les connexions électriques en option.
Montage :
En convection naturelle, les résistances à ailettes doivent être montées impérativement horizontalement, en revanche, en convection forcée, elles peuvent être montées en toutes positions.
Pour assurer un bon fonctionnement des résistances à ailettes, l'utilisateur doit prévoir un système de régulation de la température.
Il est recommandé de protéger l'extrémité des résistances de l'humidité avec un boitier IP55. En effet, toute pénétration d'humidité dans l'élément est susceptible d'engendrer des courants de fuite.
Domaine d'utilisation:
