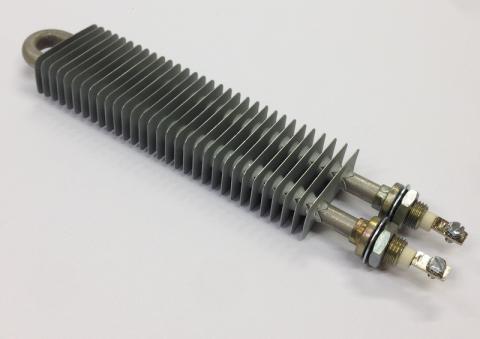

Résistances tubulaires blindées à ailettes rectangulaires RTB-AR - chauffage d'air - inox ou acier
Description
Utilisation
Les résistances tubulaires blindées à ailettes rectangulaires sont utilisées pour le chauffage d’air par convection naturelle ou forcée. On les trouve dans :
- Les radiateurs,
- Les batteries,
- Les conduites d’air,
- Les fours et les étuves.
Ces résistances sont constituées d’une résistance tubulaire blindée sur laquelle sont enfilés des dissipateurs métalliques de forme rectangulaire.
Température maximum d’utilisation : 200°C
Charge : 5 W/cm².
Description Technique
- Résistance tubulaire blindée diamètre 8, 10, 12 ou 16 mm en inox ;
- Manchon acier serti avec joint et contre-écrou ;
- Ailettes acier électrozingué ou inox ;
- Non chauffant 40 mm ;
- Connexion par borne filetée inox ou borne plate à étrier ;
- Tension : 230 V ou 400 V mono ;
- Étanchéité époxy, température maximale : 160°C ;
- Tolérance sur longueur : +/- 5 mm.
Variantes possibles
- Réalisation sur mesure avec ou sans manchons ;
- Boîtier pour protéger les connexions électriques ;
- Guide d’extrémité soudé dans la boucle ;
- Patte de fixation au sol en acier traité ;
- Support mural ;
- Autre tension de 12 à 440 V ;
- Manchons spéciaux ;
- Formages spéciaux (résistance à ailettes galbées, sortie par bec coudé, etc.) ;
- Étanchéité haute température.
Montage
En convection naturelle, les résistances tubulaires blindées à ailettes doivent être montées impérativement horizontalement et en toutes positions, en convection forcée.
Pour assurer un bon fonctionnement, l’utilisateur doit prévoir un système de régulation de la température.
Il est recommandé de protéger l’extrémité des résistances tubulaires blindées de l’humidité grâce à une bonne étanchéité. Toute pénétration d’humidité dans l’élément est susceptible d’engendrer des courants de fuite. Dans ce cas et dans la majorité des cas, les résistances ne sont pas réparables.
Caractéristiques du matériel | ||
---|---|---|
Type | Eléments blindés et à Ailettes | |
Application | solide, gaz / air | |
Matériaux de base | métal |
