Ressorts double torsion DSF-100 - Caractéristiques techniques et dimensions précises

Obtenir un devis / prix
Prix et détails sur demande
Gutekunst + Co. Federfabrik
Echanger avec le vendeur
Vendu par GUTEKUNST + CO. FEDERFABRIK En savoir plus

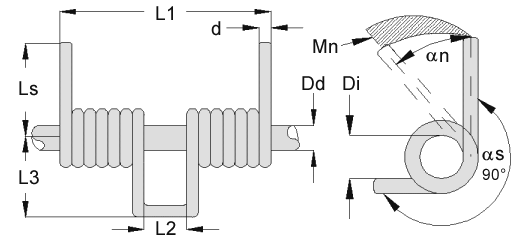

Ressorts double torsion DSF-100 - Caractéristiques techniques et dimensions précises_0

Description


Symbole Formule Valeur Unité Description
?s - - degré Angle de branche / écart
L3 - 10 mm Centre des spires / branches
Ls - 15 mm Longueur des branches
d - 0,5 mm Diamètre du fil
Mn - 30,8 Nmm Moment de torsion maximal
L2 - 5 mm Largeur de l'écart
n - 4 - Nombre des spires / côte
Dd - 3,5 mm Diamètre maximal possible du mandrin
?n - 87 degré Angle maximum
L1 - 10 mm Largeur
Di - 3,7 mm Diamètre intérieur d'enroulement
Mat - EN 10270-3-1.4310 - Nature du matériau
PG - AH - Groupe de prix
