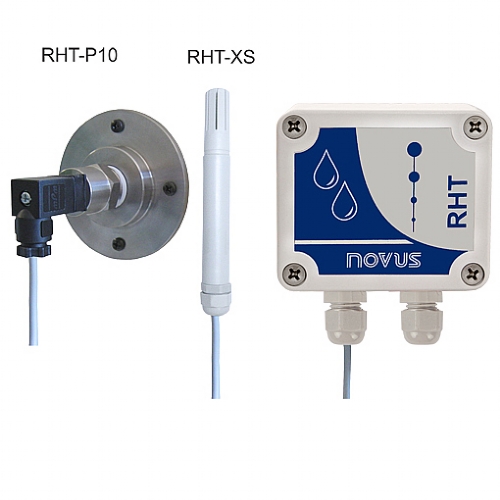

Rht-p10 & rht-xs - transmetteurs d'humidité et de température - 0 et 100 % hr ou -100 et 103 °c

Les transmetteurs des séries RHT-P10 sont destinés à la mesure d'humidité dans les systèmes sous pression ou sous vide, ils possèdent la meilleure précision et une grande stabilité des sondes de température et d’humidité relative peuvent tenir jusqu'à 10 bar de pression. Ils convertissent les valeurs mesurées en signaux linéaires 4-20 mA ou 0-10 V.

Le microprocesseur permet la configuration complète de l’échelle de sortie lorsqu’on utilise le logiciel et son câble de liaison. Référence du logiciel de programmation : Logiciel Txconfig. Le signal humidité peut être configuré soit en humidité relative. Le modèle RHT-P10 est avec une sonde déportée câble longueur 3 m raccord 1/2" NPT et bride inox Les transmetteurs des séries RHT-XS possèdent la meilleure précision et une grande stabilité des sondes de température et d’humidité relative.

Ils convertissent les valeurs mesurées ensignaux linéaires 4-20 mA ou 0-10 V. Le microprocesseur permet la configuration complète de l’échelle de sortie lorsqu’on utilise le logiciel et son câble de liaison. Référence du logiciel de programmation : Logiciel Txconfig. Le signal humidité peut être configuré soit en humidité relative. Le modèle RHT-XS est avec une sonde déportée câble longueur 3 m.

DÉTAILS

- Mesure de l’humidité
  Plage de mesure : Configurable entre 0 et 100 % HR ou -100 et 103 °C en point de rosée ;
  Délai de réponse (1/et (63 %)) : 8 secondes @ 25 ºC (avec l’air en mouvement de 1 m/s).
- Mesure de la température
  Plage de mesure : Configurável entre -40 e 120 °C;
  Délai de réponse (1/et (63 %)) : jusqu’à 30 s (avec l’air en mouvement de 1 m/s).
- Alimentation
  Modèle 4-20 mA: 12 Vcc à 30 Vcc
  Modèle 0-10 V: 18 à 30 Vcc / 15 mA maximum
- Sorties
  Courant de 4-20 mA ou 20-4 mA, type 2 fils – alimentation par boucle ;
  Tension 0-10 Vcc / 2 mA max.
- Charge dans les sorties (RL)
  Modèle 4-20 mA: RL (max. en Ohms) = (Vcc - 12) / 0,02 Où: >  Modèle 0-10 Vcc: 2 mA max.
- Résolution de la sortie OUT1: 0,006 mA (4-20 mA) ou 0,003 V (0-10 V).
- Résolution de la sortie OUT2: 0,022 mA (4-20 mA) ou 0,015 V (0-10 V).
- Isolation entre sorties

  Sorties 4-20 mA isolées ; sorties 0-10 V non isolées
- Protection interne contre l’inversion de polarité de la tension d’alimentation
  Oui
- Indice de protection
  Boîte du module électronique : IP65 ;
  Capsule du capteur : IP40.
- Entrée de câbles
  Presse-étoupe PG7.
- Módulo Eletrônico
  Module électronique (RHT-XS): -10 a +65 °C, 0 a 95 % HR.

  Module électronique (RHT-P10): -10 a +65 °C, 0 a 95 % HR.
