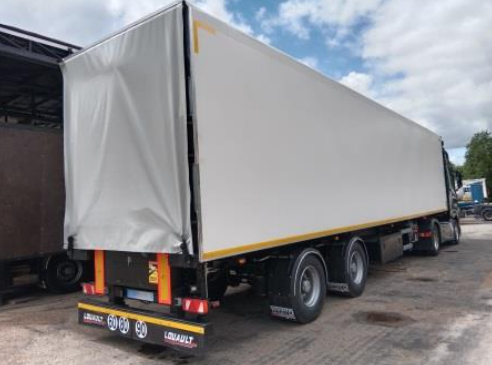

Scène mobile 3 en 1 - 80, 100 ou 120 m² - EMS Stage 100 Full

• Poids Total en Charge : 26 Tonnes

• Longueur Totale : 12m460

• Largeur +/- : 2m460

• Hauteur +/- : 4m

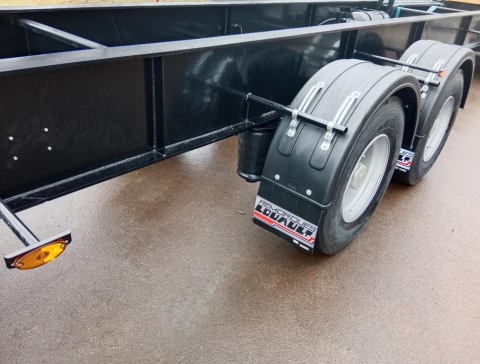

Composition du châssis :

• 2 longerons IPE S355

• Traverses intermédiaires (plat 150 x 15)

Composition des béquilles mécaniques :

• 2 vitesses et patins articulés compensateur

• Pivot 2’’ à 1 position (démontable par le dessous)

Suspension :

• Suspension Air, équipée de poignée monte et baisse

• Câble de maintien des essieux, utilisable lors du levage des châssis

Essieux et roues :

• 2 essieux rond : Ø 127mm fixes

• 4 roues : 385/65 R 22.5

Freinage :

• Frein CEE équipé de 2 circuits avec modulateurs

• EBE équipé de frein de parc par vase ressort

Châssis :

• 2 couches d’apprêt polyuréthane

• 2 couches de finition polyuréthane (teinte RAL 9005 mat)

• Éclairage et signalisation conforme aux normes européennes en vigueur

• Extincteur, coffre de rangement et grand coffre de rangement

• Pare-chocs arrière, anti-encastrement homologués CEE

Sous-bassement :

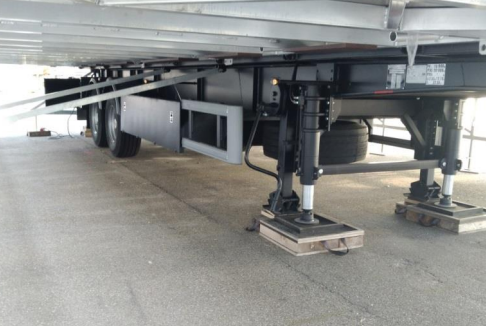

• Mise à niveau du podium par 4 béquilles hydrauliques

• Sécurisation sur 2 béquilles mécaniques rabattables (aluminium)

• Déploiement du plancher sur vérins hydrauliques et reprise au sol sur une échelle en aluminium et sur les pieds d’échafaudage

• Kit de cales

• Plan de descente de charge au sol fourni

• Éclairage sous plancher composé de 8 réglettes LED

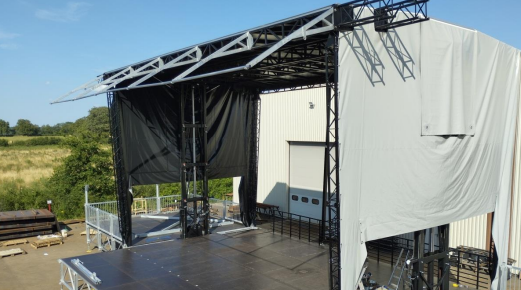

Plateau de scène 3 en 1 :

• Seule scène comprenant 3 dimensions disponibles de série

• Plateau modulable :

  • 80m²

  • 100m²

  • 120m²

• Hauteur de plancher variable : 1,20m à 1,70m

• Dimensions du plancher :

  • 80m² : 12,30 x 6,86m

  • 100m² : 12,30 x 8,11m

  • 120m² : 12,30 x 9,36m

Garde-corps (conformes décret juillet 2022) :

• 1 kit de garde-corps barreaudé

• En aluminium

• Finition peinture noire (sur 3 côtés et panières de rangement)

Accès scène :

• 1 escalier variable de 9 marches (800mm de largeur) avec rambardes, mise à niveau automatique

Alimentation électrique :

• 2 P17-32A-380V disponibles dans les colonnes (autonomie pour montage kit RIG)

Trappe de visite dans les planchers (centrale hydraulique)

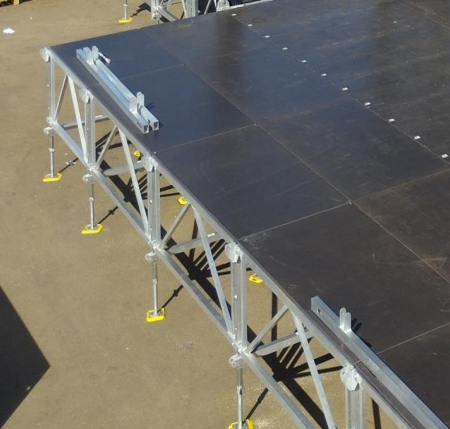

Avancée de scène :

• En aluminium composé de fermes

• Pieds vérins réglables

• Plancher 24mm CTBX antidérapant, classé au feu

• Panière de rangement

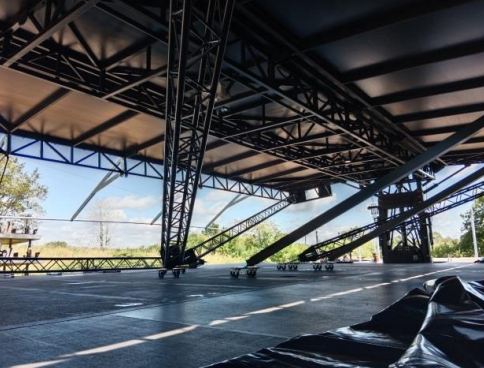

Toiture :

• En acier

• Panneaux en fibre (4mm)

• Finition peinture noire face intérieure

• Finition peinture blanche face extérieure (option noir)

• Capacité de charge :

  • 10T100 répartie sur 68 points d’accroches de 250kg

  • 4 points de 500kg

• Clearence : 7,97m sous points moteurs

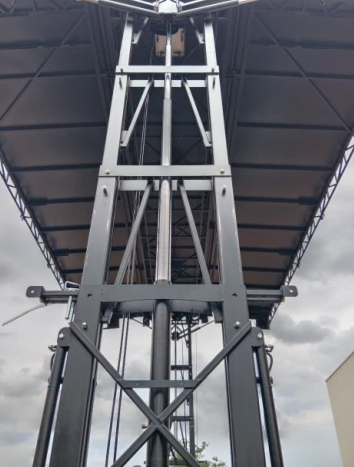

Poteaux de descente de charge :

• En section 300 type « H30V PROLYTE » noir

• Finition peinture époxy noire

• Télescopiques pour écran vidéo

Casquette :

• Type aluminium

• Couverture de bâche coloris noir/noir

• 3 points d’accroches de 250kg

• Casquette version courte :

  • 80/100m²

  • Avec rallonge pour version 120m²

Anémomètres :

• Wifi

• Boîtier déporté

• Fournis avec support et valise de rangement

Ailes de son :

• 2 poutres carrées H40V PROLYTE

• 1 palonnier en structure H30V PROLYTE

• Capacité de charge : 1T2 par aile de son

Accessoires intégrés :

• Hublot de toit (accès toit) :

  • En aluminium plein

  • 60 x 60

• Échelle spéléologique (installation dans le toit sous le hublot)

• Éclairage de service :

  • 2 projecteurs LED

  • 2 blocs de secours intégrés dans la toiture

Ligne de vie :

• En INOX

• Homologation pour 2 personnes

• Installation sur le toit

Skates :

• 1 kit de 6 skates

Flight tool :

• Flight case tool 4 tiroirs

• Pour outillage (non fourni)

Extincteur :

• 1 extincteur ABC 6kg sur le plateau

Bâche :

• Kit de bâche complet :

  • Coloris noir/noir

  • 650grs/m²

  • Classement M2 au feu

  • 1 fond de scène avec soufflet de décompression intégrant 2 portes double à double ouverture sur ZIP (déchargement matériel arrière)

  • 4 bâches latérales intégrant 1 porte sur ZIP, cour et jardin

  • 2 bâches de colonne

  • 1 jupe de scène de 12,30m de longueur

  • 2 jupes de scène de 2,40m de longueur

Homologation :

• Utilisation à 75km/h (version bâchée)

• Utilisation à 100km/h (version débâchée)

Système hydraulique :

• Nombre de vérins :

  • 4 vérins de mise à niveau

  • 4 vérins d’ouverture pour l’aile gauche et droite

  • 4 vérins pour descente du plancher

  • 2 vérins télescopiques pour montée/descente du toit

Système électrique :

• Motopompe électrique

• Alimentation par groupe électrogène triphasé (7,5Kva sur le podium)

• Possibilité de tout alimenter depuis une prise extérieure

Extension :

• Kit de régie latéral de 24 à 36m² :

  • Régies modulables de 24 à 36m²

  • Pieds et fermes en aluminium

  • Plancher en praticable 2x1 EMS DECK 750 BLACK, 750kg/m²

  • Toiture en profilé chapiteau

  • Couverture en bâche coloris noir/noir 650grs/m² (classement M2 au feu)

  • Rangement en panière aluminium (roulette et système de prise pour fourche)

  • 1 escalier

• Essieux directeurs hydrauliques

• Kit de 2 essieux directeurs hydrauliques avec radiocommande
