Série QB - vanne à guillotine unidirectionnelle - KS Flow - modèle QBZ73X avec matériaux robustes et normes industrielles

Obtenir un devis / prix
Prix et détails sur demande
KS Flow
Echanger avec le vendeur
Vendu et fabriqué par KS FLOW En savoir plus
Série QB - vanne à guillotine unidirectionnelle - KS Flow - modèle QBZ73X avec matériaux robustes et normes industrielles_0
Série QB - vanne à guillotine unidirectionnelle - KS Flow - modèle QBZ73X avec matériaux robustes et normes industrielles_1
Série QB - vanne à guillotine unidirectionnelle - KS Flow - modèle QBZ73X avec matériaux robustes et normes industrielles_2
Série QB - vanne à guillotine unidirectionnelle - KS Flow - modèle QBZ73X avec matériaux robustes et normes industrielles_3
Série QB - vanne à guillotine unidirectionnelle - KS Flow - modèle QBZ73X avec matériaux robustes et normes industrielles_4

Description

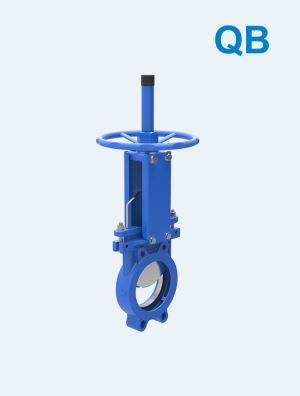

Vanne à guillotine unidirectionnelle de la série QB
Caractéristiques du produit :
  • Plaque inférieure avec conception d'angle oblique
  • Corps de vanne avec coins des deux côtés
  • Ces caractéristiques assurent l'effet de fermeture de la porte
  • Le joint de type joint de joint est la forme de joint la plus courante
  • Le nouveau type d'endoprothèse à deux corps augmente la résistance de l'endoprothèse
  • Limites de PTFE pour garantir que la barrière n'entre pas en contact avec le corps de la valve, prolongeant la durée de vie de la barrière

Informations sur le produit :
  • Modèle : QBZ73X
  • Pression de travail :
    Diamètre nominal (DN)Pression (bar)
    DN50-DN10016
    DN125-DN20010
    DN250-DN4007
    DN450-DN5505
    DN600-DN7003
    DN800-DN9002
    DN1000-DN14001
  • Forme de connexion : Clip, prune, bride
  • Norme de conception : JB/T8691-2013
  • Norme de bride : GB/T9113.1-2010
  • Longueur de la structure : GB/T15188.2-94 chart6-7
  • Norme d'inspection : GB/T13927-2008
  • Forme de commutateur : Volant, turbine, pneumatique, électrique, hydraulique, électrohydraulique, pignon
  • Matériau du corps : GGG40, WCB, CF8, CF8M, CF3, CF3M
  • Matériel de porte : F55, F53, 2205, SS310, SS316L, SS316, SS304
  • Matériau d'étanchéité : NBR, EPDM, FKM, PTFE (test non étanche), joint métallique
  • Charge : Aramide, eau haute, PTFE, caoutchouc, graphite

Milieu applicable :
  • Applicable à la boue, au traitement des eaux usées urbaines, à la sucrerie, à la poudre, à la fabrication du papier, à la médecine, aux produits chimiques et à d'autres produits pétroliers
  • Le joint métallique est approprié pour la préparation de charbon de centrale électrique, la décharge de laitier, la poudre minérale, le laitier, le laitier et tout autre milieu solide

Description du produit :

La vanne à guillotine série QV est une sorte de structure de vanne à guillotine avec bague d'étanchéité en caoutchouc remplaçable. Le principe d'étanchéité repose principalement sur le contact étroit entre la plaque de porte et la bague d'étanchéité en caoutchouc, permettant ainsi d'assurer l'effet d'étanchéité. La principale caractéristique de cette structure est que la bague d'étanchéité en caoutchouc est insérée dans une rainure sur le siège de la vanne et maintenue en place par une structure de ressort métallique. Cela empêche la bague d'étanchéité et l'interrupteur de tomber lors du processus d'étanchéité. En cas de défaillance de la bague d'étanchéité, le manchon de pression en métal peut être retiré pour remplacer le joint en caoutchouc à volonté, améliorant ainsi considérablement l'efficacité d'utilisation de la vanne.

Cette série de vannes à guillotine peut être équipée d'actionneurs pneumatiques pour répondre aux différentes exigences industrielles et minières.
