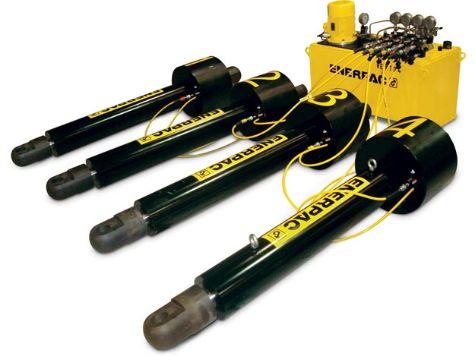

SHC5540S, 55 tonnes, course de 1000 mm, Vérin SyncHoist avec capteurs

Pression de travail maximale
700 bar
Capacité
539 kN
Course
1000 mm
Poids
624 kg
Le système SyncHoist
Le système SyncHoist d'Enerpac est un dispositif de fixation auxiliaire à commande hydraulique, destiné au positionnement de charge à haute précision par des grues.
La version autonome à pompe hydraulique automatisée contrôle et guide les puissants vérins double effet poussée-traction intégrés dans les points de levage au-dessus de la charge. Le système SyncHoist peut être utilisé pour le positionnement, l'inclinaison et l'alignement de charges.
• Système breveté
• Directive européenne sur le levage et exigences de sécurité ainsi que la norme ASME BTH-1 pour les dispositifs de levage sous le crochet.
Le système SyncHoist renforce la sécurité, augmente la vitesse de fonctionnement et améliore le contrôle du déplacement de la charge
Le positionnement géométrique de charges lourdes sur un plan horizontal et vertical est généralement effectué à l'aide de plusieurs grues. La synchronisation des mouvements de ces différentes grues est une opération délicate et risquée. Le manque de précision dans le levage peut entraîner une détérioration de la charge et des structures de soutien, en plus de faire planer un risque sur la sécurité du personnel. Le système SyncHoist est adapté à la manutention horizontale et verticale, hydraulique et contrôlée, des matériaux.
Vérins série SHC
Les longueurs de course et capacités standard indiquées conviennent à la plupart des applications courantes. Contactez Enerpac pour connaître les longueurs de course personnalisées et les capacités supplémentaires adaptées à votre application spécifique.
Commande manuelle série SHP
• Commande suspendue à bouton-poussoir jusqu'à quatre cylindres
• Lecture de charge et de position à partir de capteurs sur les vérins de la série SHC
• Contrôle visuel du niveau d'huile, indicateur de filtre.
Contrôle automatique disponible
• Connectez le panneau de commande SFPSSC aux pompes de la série SHP pour activer le contrôle automatique.
• Automate et écran tactile
• Mouvements préprogrammables et enregistrement de données
• Avertissements système :
      - contrôle de charge maximale de vérin
      - contrôle de course et de position
      - protection thermique du moteur.
Features
Manœuvre verticale et horizontale de la charge avec une grande précision à l'aide d'une seule grue
Réduit le risque de dommages causés par les oscillations du câble métallique en raison du démarrage ou de l'arrêt soudain de la grue
Importante amélioration de la sécurité des travailleurs, de la vitesse de fonctionnement et du contrôle
L'influence des conditions atmosphériques est moins grande
Le circuit hydraulique commandé par automate transforme une opération de levage en un système de hissage et de positionnement de la charge
Vérins double effet de poussée-traction avec soupapes de maintien de charge pour une sécurité accrue en cas de rupture de flexible ou de détérioration de raccord
Coûts réduits par rapport aux modes de positionnement de charge traditionnels
Options de gestion et de contrôle du système :
Commande manuelle avec surveillance de la charge et de la position pour jusqu'à quatre vérins en standard
Le contrôle automatique disponible avec l'ajout du panneau de commande SFPSSC fournit des mouvements automatiques ainsi que des fonctions d'avertissement de course et de charge.
* Chaque cylindre nécessite l'achat séparé de (1) câble de capteur EVO-SC-25 (longueur de 25 m) et (2) tuyaux hydrauliques SHH25 (longueur de 25 m) pour le raccordement aux pompes de la série SHP. Tous les vérins SHC sont fournis avec un cadre de transport réglable en acier (référence SHSTF) pour protéger votre investissement.
Dimensions
Dimension A
1800 mm
(70.87")
Dimension B
2800 mm
(110.24")
Dimension D1
690 mm
(27.17")
Dimension D2
245 mm
(9.65")
Dimension E
59 mm
(2.32")
Dimension F1
160 mm
(6.3")
Dimension F2
160 mm
(6.3")
Dimension H
395 mm
(15.55")
Dimension J
80 mm
(3.15")
