Sonimix 2106-10 - mélangeur de gaz inégalé - 19″ 3he/84 te , 500mm

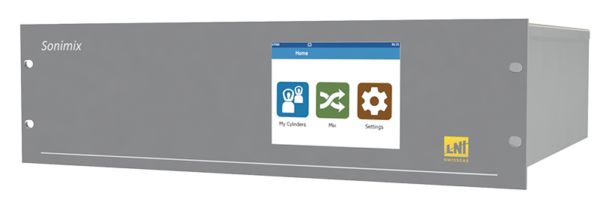

SONIMIX 2106
Mélangeur de gaz inégalé utilisant la technologie à buse sonique

Le Sonimix 2106 est un mélangeur de gaz principalement utilisé pour calibrer et linéariser des analyseurs de gaz et pour générer des mélanges de gaz spécifiques.
Le principe de fonctionnement du Sonimix 2106 consiste à faire passer un débit de gaz dans des buses soniques. Le Sonimix 2106 est construit conformément aux standards de la norme ISO 6145/6. Le principe de fonctionnement de la buse sonique en fait l'appareil le plus précis et le plus stable du marché. Il génère des mélanges binaires de 0 à 100% par étapes fixes dans un processus mécanique pur, sans régulation électronique et sans aucune influence de la pression ou de la température ambiante.
L'interface LCD à écran tactile permet une gestion simple et conviviale de toutes les fonctions de l'unité.
Des fonctions de diagnostic automatique en option sont disponibles pour un contrôle rapide des performances de l'instrument (breveté).
Option : Convertisseur Nox.
Performances métrologiques prouvées - Des rapports d'étalonnage ISO 17025 disponibles en option seront fournis par notre laboratoire accrédité. De cette façon, l'appareil peut être facilement associé aux normes nationales (NIST, METAS, UKA, etc.)

Caractéristiques du produit

• Précision - (0.5% rel.)/ stabilité (0,2% rel.)
• Jusqu'à 1024 points d'étalonnage programmables.
• Intervalle de calibration plus long
• Retour sur investissement - Réduit les coûts des bouteilles de gaz, moins de composants
• Compatibilité aux gaz corrosifs (gamme de%) avec des buses en or (option)
• Sécurité - Purge automatique
• Facile d'utilisation avec son écran LCD

Principales Applications

• Respect des normes ISO 14481 CEM (QUAL 1 à QUAL 3)
• Contrôle de la qualité des analyseurs de gaz en laboratoire
• Production d'analyseurs de gaz
• Générer des gaz étalons et des mélanges précis à des fins de R & D
• Industrie automobile : pour les bancs d'essai de moteur

Spécifications Techniques

Modèles: Sonimix 2106 2106-10
Données Générales
Points de dilution 10
Principe de Dilution Buses Soniques (selon ISO 6145-6) et régulateur de pression haute précision
Précision du débit de la ligne de gaz de dilution < 0.25 % du point de consigne
Précision du débit de la ligne de gaz Source < 0.25 %
Répétabilité du débit < 0.1 %
Précision sur la concentration (rel) < 0.5 % sur le taux de dilution le plus élevé
Répétabilité sur la concentration Mieux que 0.14% relatif
Temps de réponse < 15 sec Auto

Diagnostic
iagnostic du régulateur de pression, ouverture de vanne, fonctionnement de la buse, dérive
Étalonnage en usine En flux laminaire avec incertitude <0,2% de la lecture
Temps de préchauffage aucun
Température de fonctionnement 15°C - 40°C
Dimensions 19″ 3HE/84 TE , 500mm de profondeur

boîtier portable en option
Poids net 15 - 20 Kg

Conditions d'entrée de gaz
Gaz de Dilution: Requiert de l'Air sec, N2 ou d'autres gaz, 2 ports
Point de rosée -40°C
Gaz source: compatible avec les gaz corrosifs jusqu'à 10% (si l'option est installée), jusqu'à 12 ports
Pression 3 ± 0.3 bar rel
Raccordements 3 x Swagelok 1/4″ (Air, N2, Gaz Étalon), option jusqu'à 3x 4Swagelok 1/4″ par instrument

Conditions de sortie de gaz
Débit: 2.5 ± 0.25 L/min (autre débit sur demande)

ajustable par une vanne by-pass sur l'avant de l'instrument
Pression jusqu'à 1 bar rel (autre pression sur demande)
Raccordements 4 x Swagelok 1/4″ (Mélange, Échappement, Purge)
Communication RS 232 Standard
Ethernet TCP/IP Standard
USB Standard
WiFi Option

Données électriques

Alimentation 230V/50-60Hz
Puissance (Max) 150W
Convertisseur NOx (option)
Gamme de NO2 15 à 50 ppm / 30 à 100 ppm / 300 à 1000 ppm, tous @ 2.2 NL/min
Temps de stabilisation Moins d'1 min (une fois que l'unité a fini la phase de préchauffe)

Raccordements en Entrée 2 x Swagelok (NO, air) 1/4″
Raccordements en Sortie 2 x Swagelok (sortie, purge) 1/4″
