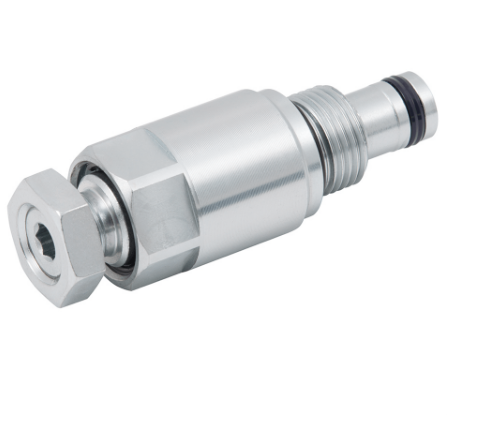

Soupapes de décharge de pression à cartouche - Pirtek - jusqu'à 420 bar - réglage par clé Allen ou vis à main
Malheureusement, ce produit n'est plus disponible dans notre catalogue.
Devis pour produits similaires
Plusieurs devis en seulement 1 min
Produits similaires
Voir les produits
Soupapes de décharge de pression à cartouche
Caractéristiques techniques :
• Excellente stabilité sur toute la plage de débit avec une réponse rapide aux variations de pression dynamiques.
• Faible hystérésis, contrôle précis de la pression et faible perte de charge grâce à des trajets d'écoulement optimisés par CFD.
• Large plage de pression jusqu'à 420 bar.
• Pièces de précision trempées.
• Sièges en acier à arêtes vives pour une performance tolérante à la saleté.
• Fermeture étanche, adaptée aux cycles rapides avec une longue durée de vie.
• Réglable par clé Allen ou vis à main.
• Dans la version standard, la vanne est zinguée pour une protection de 240 h selon la norme ISO 9227.
Fonction :
• Soupape de décharge hydraulique à action directe de type à clapet.
• Conception à cartouche à visser.
• Destinée à être utilisée comme dispositif de limitation de pression pour la protection commune du circuit hydraulique.
• Le ressort agit sur le clapet et le presse sur le siège de la vanne.
• Si la pression hydraulique est inférieure à la valeur préréglée, la vanne est fermée.
• Si la force hydraulique dépasse la valeur préréglée, la vanne s'ouvre et le débit passe à l'orifice du réservoir jusqu'à ce que la pression du système redescende en dessous de la valeur préréglée du ressort et que la vanne se referme.
Vannes à clapet Lightline, action directe, 3/4-16 UNF
Spécifications techniques
Caractéristiques techniques :
• Excellente stabilité sur toute la plage de débit avec une réponse rapide aux variations de pression dynamiques.
• Faible hystérésis, contrôle précis de la pression et faible perte de charge grâce à des trajets d'écoulement optimisés par CFD.
• Large plage de pression jusqu'à 420 bar.
• Pièces de précision trempées.
• Sièges en acier à arêtes vives pour une performance tolérante à la saleté.
• Fermeture étanche, adaptée aux cycles rapides avec une longue durée de vie.
• Réglable par clé Allen ou vis à main.
• Dans la version standard, la vanne est zinguée pour une protection de 240 h selon la norme ISO 9227.
Fonction :
• Soupape de décharge hydraulique à action directe de type à clapet.
• Conception à cartouche à visser.
• Destinée à être utilisée comme dispositif de limitation de pression pour la protection commune du circuit hydraulique.
• Le ressort agit sur le clapet et le presse sur le siège de la vanne.
• Si la pression hydraulique est inférieure à la valeur préréglée, la vanne est fermée.
• Si la force hydraulique dépasse la valeur préréglée, la vanne s'ouvre et le débit passe à l'orifice du réservoir jusqu'à ce que la pression du système redescende en dessous de la valeur préréglée du ressort et que la vanne se referme.
Vannes à clapet Lightline, action directe, 3/4-16 UNF
Spécifications techniques
| Numéro de pièce | Nom de la variante | Pression manométrique maximale (bar) | Débit (litres/minute) |
|---|---|---|---|
| SR1A-A2/L10S | Vannes à clapet Lightline, action directe, 3/4-16 UNF | 100 | 30 |
| SR1A-A2/L16S | Vannes à clapet Lightline, action directe, 3/4-16 UNF | 160 | 30 |
| SR1A-A2/L25S | Vannes à clapet Lightline, action directe, 3/4-16 UNF | 250 | 30 |
| SR1A-A2/L35S | Vannes à clapet Lightline, action directe, 3/4-16 UNF | 350 | 30 |
| SR1A-B2/H10S | Vannes à clapet haute performance, action directe, 7/8-14 UNF | 100 | 60 |
| SR1A-B2/H16S | Vannes à clapet haute performance, action directe, 7/8-14 UNF | 160 | 60 |
| SR1A-B2/H25S | Vannes à clapet haute performance, action directe, 7/8-14 UNF | 250 | 60 |
| SR1A-B2/H35S | Vannes à clapet haute performance, action directe, 7/8-14 UNF | 350 | 60 |
