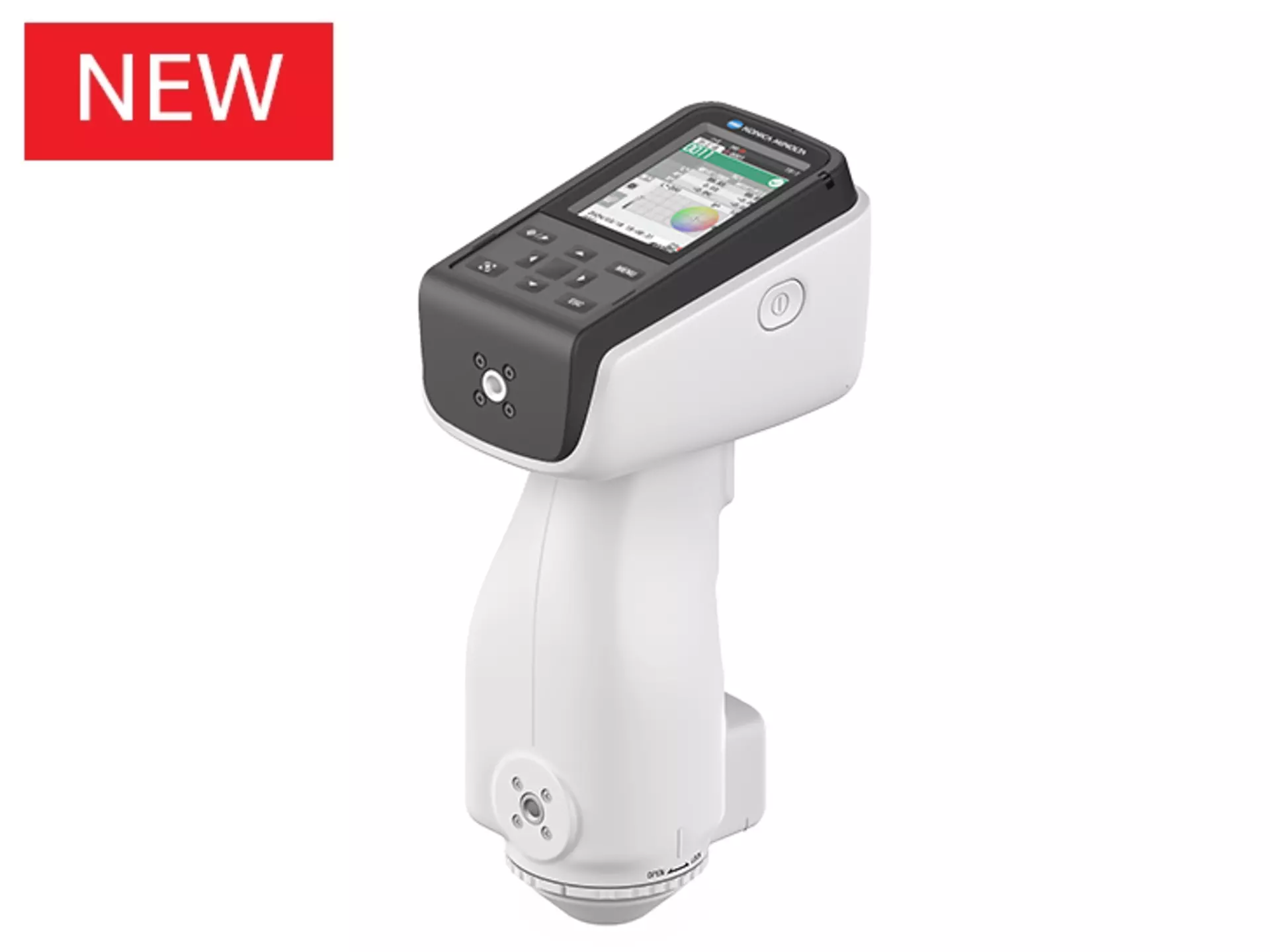

Spectrophotomètre portable de nouvelle génération - Ergonomie verticale - CM-17d / CM-16d

Spectrophotomètres portables ultraperfectionnés à l’ergonomie verticale avec station d’accueil pour recharge et caméra de visée intégrée*. La série CM-17d est celle qui succède aux CM-700d et CM-600d ; elle est conçue pour offrir une excellente compatibilité des données avec la génération précédente.

Modèle CM-17d - CM-16d

• Système d'éclairage/observation di:8°, de:8° : Éclairage diffus, angle de détection à 8°, réflexion spéculaire incluse SCI (di:8°), réflexion spéculaire exclue SCE (de:8°)
• Normes applicables au système d’éclairage/observation : Conforme aux normes ISO7724/1, CIE No.15 (2004), ASTM E 1164 (SCI), DIN5033-7, JIS Z 8722c
• Sphère d’intégration Ø40 mm
• Détecteur Double matrice de 32 photodiodes au silicium
• Séparation spectrale Réseau holographique plan
• Gamme spectrale 400 nm à 700 nm
• Résolution spectrale 10 nm
• Bande passante à mi-hauteur Environ 10 nm
• Gamme photométrique 0 à 175 % ; Résolution d’affichage : 0.01%
• Source lumineuse Arc xénon pulsé (avec filtre UV)
• Durée de la mesure Environ 0.7 s (mode de mesure : SCI ou SCE, depuis l'appui sur le bouton de déclenchement jusqu'à la fin de la mesure)
• Intervalle minimum entre deux mesures Environ 1.5 s (mode de mesure : SCI ou SCE)
• Autonomie de la batterie

Environ 2000 mesures
Environ 1 000 mesures en utilisant le module optionnel WLAN/Bluetooth
Conditions : mesures sont prises à intervalles de 10 secondes à 23°C avec la batterie au lithium dédiée, sans utiliser la caméra de positionnement

• Zone éclairée / Zone mesurée

MAV: Ø8 mm/Ø11 mm
SAV: Ø3 mm/Ø6 mm
Commutable en remplaçant le masque cible et en changeant la position de l'objectif
MAV: Ø8 mm/Ø11 mm

• Répétabilité

ΔE*ab inférieur à 0.02 (écart-type)
Conditions : après avoir calibré l’appareil, 30 mesures d’une céramique blanche à 5 secondes d’intervalle

ΔE*ab inférieur à 0.04 (écart-type)
Conditions : après avoir calibré l’appareil, 30 mesures d’une céramique blanche à 5 secondes d’intervalle

• Accord inter-instrument

ΔE*ab inférieur à 0.12 (moyenne)
Conditions : MAV/SCI, moyenne de 12 céramiques colorées BCRA Series II en comparaison avec les données d’un appareil de référence

ΔE*ab inférieur à 0.2 (moyenne)
Conditions : MAV/SCI, moyenne de 12 céramiques colorées BCRA Series II en comparaison avec les données d’un appareil de référence

• Afficheur Écran TFT couleur 2.7" réversible
• Autodiagnostic des performances*1 Technologie WAA (Wavelength Analysis & Adjustment)
• Interface

USB 2.0
WLAN (IEEE 802.11 b/g/n) / Bluetooth®(Ver.4.1, SPP-compatible) - Module optionnel WLAN/Bluetooth requis*2 *3

• Dispositif de pointage/visée Caméra interne ; l’image est visible sur l’écran LCD / Non

Observateur 2° (CIE 1931), 10° (CIE 1964)

• Illuminant

A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65
LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LED-V1 , LED-V2
Illuminant personnalisé*4 (Maxi 3 illuminants personnalisés)
(évaluation simultanée possible sous 2 illuminants)

• Mode d’affichage : Valeurs spectrales/graphique, valeurs colorimétriques/graphique, écarts colorimétriques/graphique, évaluation ACCEPTÉ/REFUSÉ, pseudo couleur
• Expression des résultats L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, et les écarts respectifs ; Munsell (ill. C)
• Indice

MI, WI (ASTM E313-73/ASTM E313-98) ; YI (ASTM E313-73, ASTM D1925) ; ISO brightness (ISO2470) ; WI/Tint (CIE) ; Tristimulus Strength ; Opacité ; Échelle de gris (ISO 105-A05) ; Indice de brillance ; Indice personnalisé*4, Blackness (My) (ISO18314-3/DIN55979) ; Jetness (Mc) (ISO18314-3) ; Undertone (dM) (ISO18314-3)

• Opérateur d’écart

ΔE*ab (CIE1976) ; ΔE*94 (CIE1994) ; ΔE00 (CIEDE2000) ; CMC (l:c) ; Hunter ΔE ; DIN99o; FMC-2 ; ΔE*94 (Spécial)*5

• Capacité de mémorisation

Références : 1000
Échantillons : 5000

• Alimentation

Adaptateur secteur : Adaptateur secteur USB Type-C (compatible Power Delivery, 15 W ou plus)
Batterie : Batterie Lithium-ion (amovible)
Bus USB : Par bus USB (avec batterie lithium-ion installée)

• Temps de charge : Environ 3.5 h (charge rapide) / Environ 6 heures (standard)
• Dimensions : Environ 79(L)×230(H)×128(P) mm
• Poids Environ 700 g (avec batterie) / Environ 660 g (avec batterie)
• Conditions d’utilisation 5 à 40°C (humidité relative inférieure à 80% à 35°C sans condensation
• Conditions de stockage 0 à 45°C (humidité relative inférieure à 80% à 35°C sans condensation

*1 La fonction WAA permet le diagnostic de dérive en longueur d'onde et sa correction. Cette fonction est disponible gratuitement pendant la première année après l'achat et peut être poursuivie les années suivantes en faisant entretenir et étalonner l'instrument.
*2 Nécessite le module optionnel CM-A300 (WLAN/Bluetooth®).
*3 La sécurité WLAN prend en charge WPA2-PSK (WPA2-Personal) et WPA-PSK (WPA-Personal) pour la méthode ad hoc, ainsi que WPA3-PSK (WPA3-Personal), WPA2-PSK (WPA2-Personal) et WPA-PSK (WPA-Personal) pour la méthode infrastructure.
*4 Le logiciel de contrôle optionnel SpectraMagic™ NX2 Pro (version 1.3 ou ultérieure) est requis pour paramétrer les illuminants et indices personnalisés par l'opérateur.
*5 Lorsque deux couleurs sont comparées, utilisez ΔE*94 (Spécial) si aucune des deux n'est spécifiée comme standard.

•  KONICAMINOLTA, le logo et le symbole Konica Minolta, « Giving Shape to Ideas » et SpectraMagic sont des marques déposées ou des marques commerciales de Konica Minolta, Inc.
•  Bluetooth® est une marque déposée de Bluetooth SIG, Inc. et est utilisée sous contrat de licence.
•  iPhone® est une marque déposée d'Apple Inc., déposée aux États-Unis et dans d'autres pays.

NB:

• Les spécifications peuvent être modifiées sans préavis.
• Les noms de sociétés et de produits sont des marques commerciales ou des marques déposées de leurs sociétés respectives.
• Pour toute question concernant les spécifications, veuillez contacter votre représentant Konica Minolta.

• Double ouverture de mesure commutable

Le CM-17d possède une ouverture de mesure de Ø3 mm et une ouverture de Ø8 mm, commutables par l'opérateur selon les besoins pour correspondre au mieux à l'échantillon. Généralement, la petite ouverture de mesure est utilisée pour des pièces galbées ou structurées ou pour de petites zones à contrôler, tandis que l'ouverture moyenne fournit généralement des résultats plus représentatifs et reproductibles. Le CM-16d est conçu avec une seule ouverture de Ø8mm.

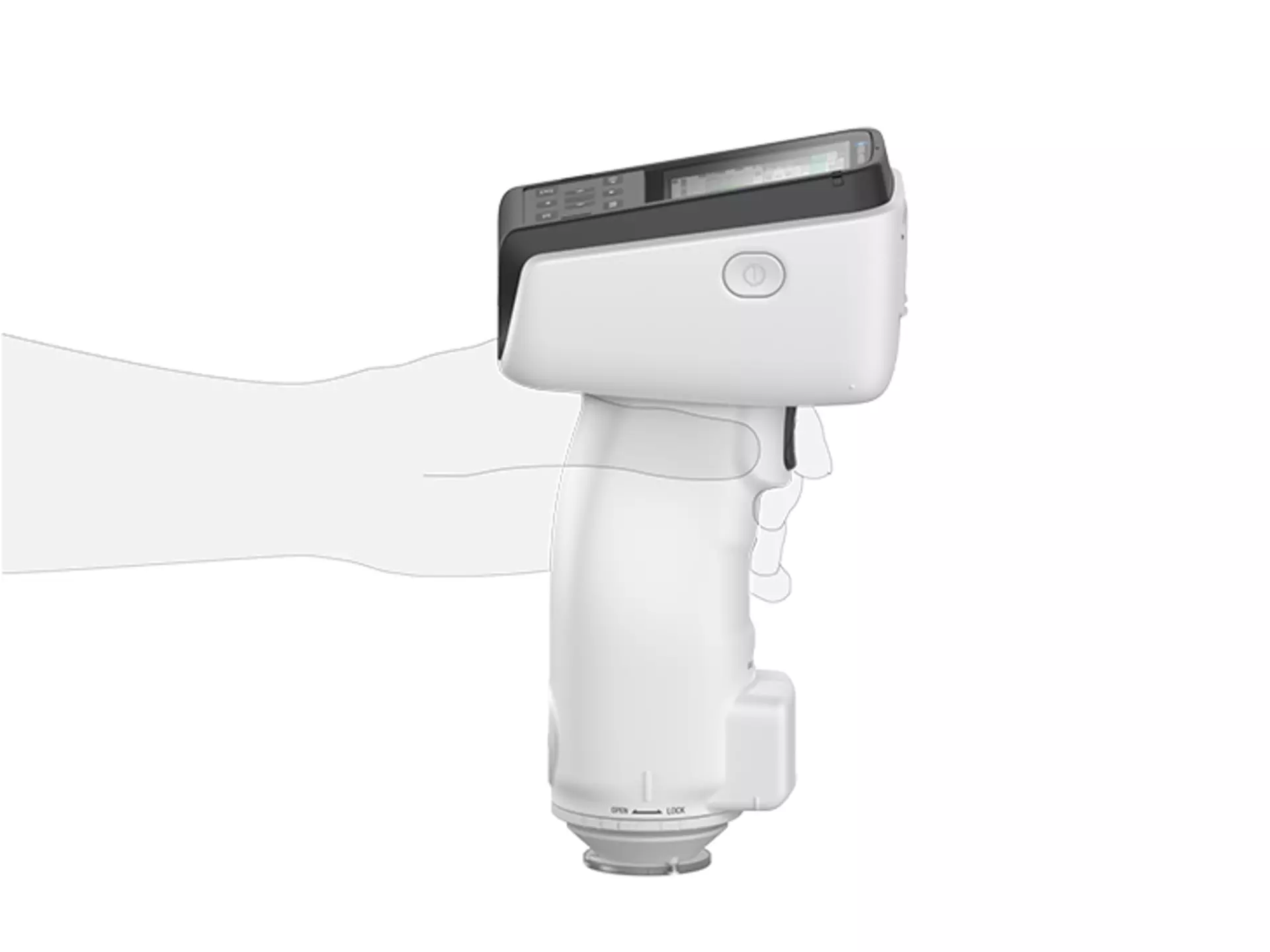

• Ergonomie verticale

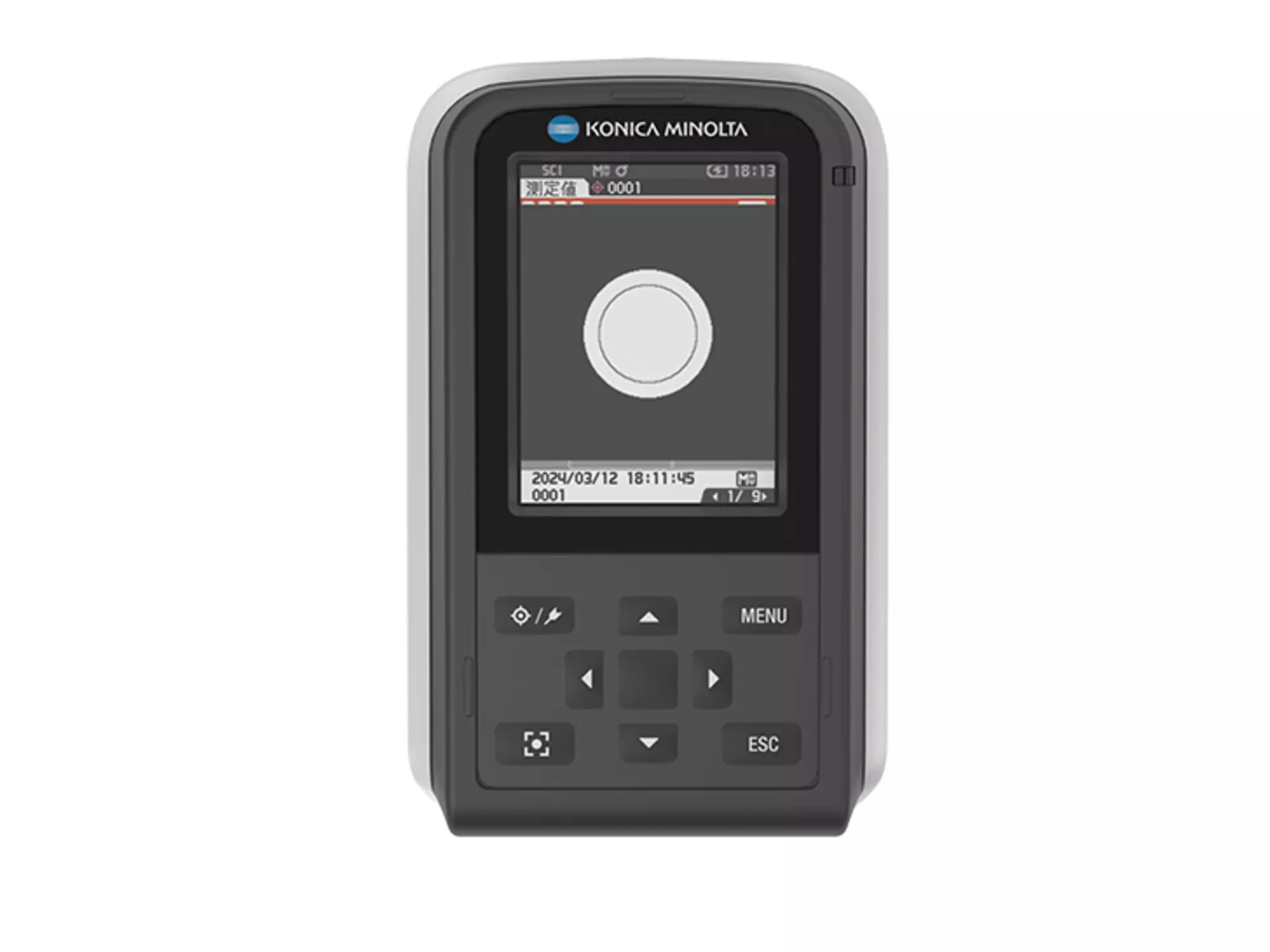

Comme son prédécesseur le CM-700d, l’ergonomie verticale du CM-16d/CM-17d facilite bien souvent la mesure des échantillons petits ou galbés par rapport à l’utilisation d’un appareil à l’ergonomie horizontale. Un large afficheur LCD et un panneau de commande inclinés simplifient l'utilisation et la lisibilité des résultats de mesure.

• Vitesse de mesure accrue

Le CM-16d/CM-17d est plus rapide dans le traitement des informations, avec un temps de mesure réduit de 33 % et un intervalle entre deux mesures réduit de 25 %.

• Caméra de visée

Le CM-17d intègre une caméra couleur pour faciliter le pointage des échantillons. Elle permet une amélioration significative de la précision des mesures, en particulier pour les échantillons difficiles ou structurés. Le logiciel de contrôle optionnel SpectraMagic™ NX2 autorise de capturer l’image de la caméra et de l’enregistrer conjointement avec les données de mesure.

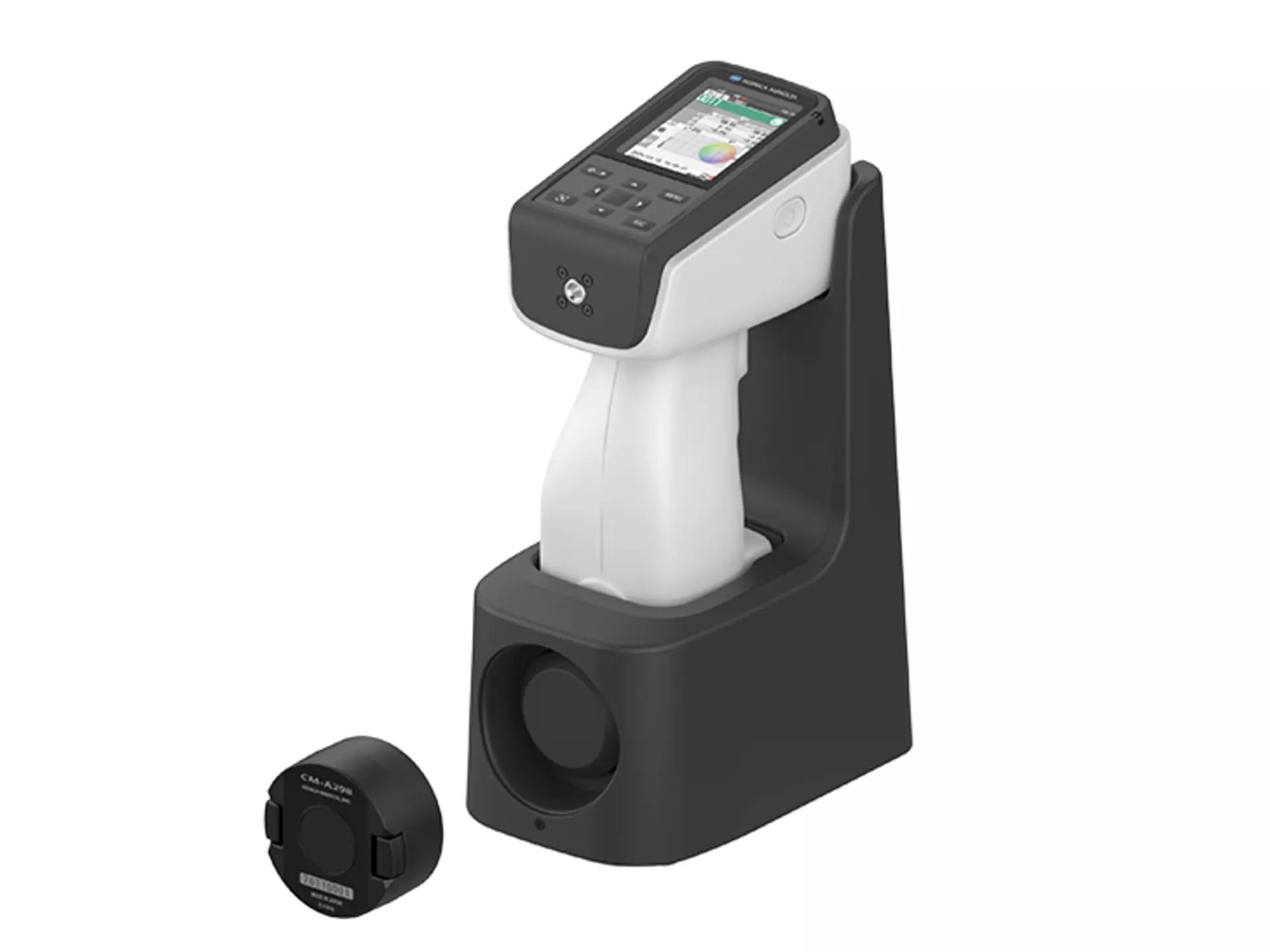

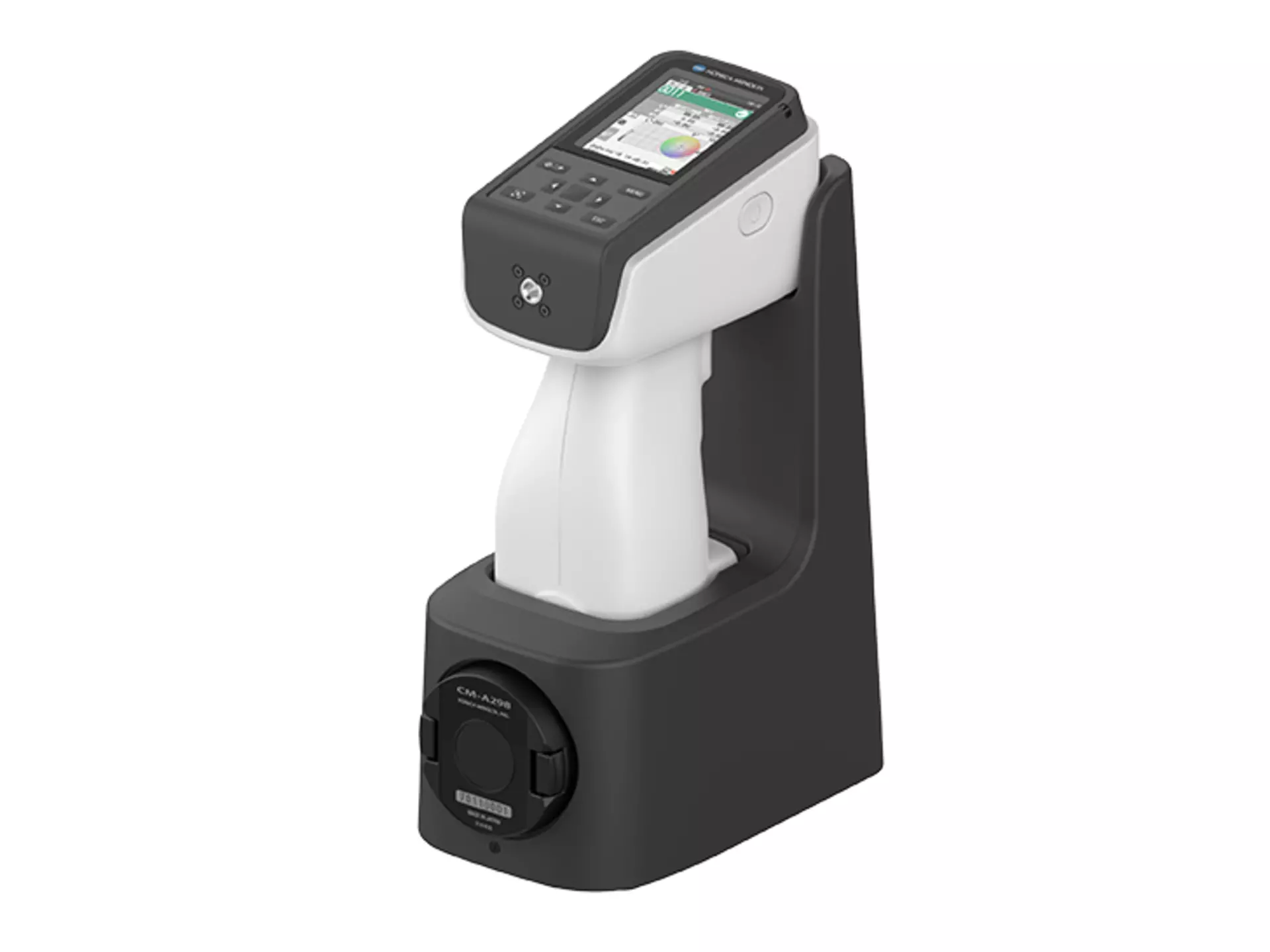

• Station d'accueil

Lorsqu'il n'est pas utilisé, le CM-16d/CM-17d peut être posé sur la station d’accueil afin de recharger sa batterie. Cette station sert également de boîtier de calibrage du zéro ; elle comporte en outre un emplacement pour ranger le boitier de calibrage du blanc.

• Analyse et ajustement de la longueur d'onde - WAA

Confortant l’utilisateur entre deux opérations de maintenance et étalonnage, la fonction WAA réalise un autodiagnostic de l’appareil en vérifiant et compensant toute dérive en longueur d'onde à chaque calibrage du blanc de l’appareil.

• Stabilité et souplesse pour les systèmes d'intégration

Le CM-16d/CM-17d a été conçu avec deux filetages pour trépied afin d’améliorer les possibilités d'intégration avec des cobots, des robots ou des systèmes automatisés. L'utilisation de ces deux points de fixation élimine le risque de rotation de l'appareil en cours d'utilisation.

• Illuminants LED CIE intégrés au micrologiciel de l'appareil

​Le CM-16d/CM-17d intègre les illuminants LED standardisés par la CIE dans son micrologiciel pour étendre les possibilités d'évaluation des couleurs et tenir compte des technologies d'éclairage domestique et commercial (LED-B1-B5, BH1, RGB1, V1, V2). À l'aide du logiciel optionnel SpectraMagic™ NX2, des illuminants personnalisés peuvent être ajoutés et mémorisés dans l’appareil (ceux par exemple mesurés chez un client avec un luxmètre-spectrophotomètre).
