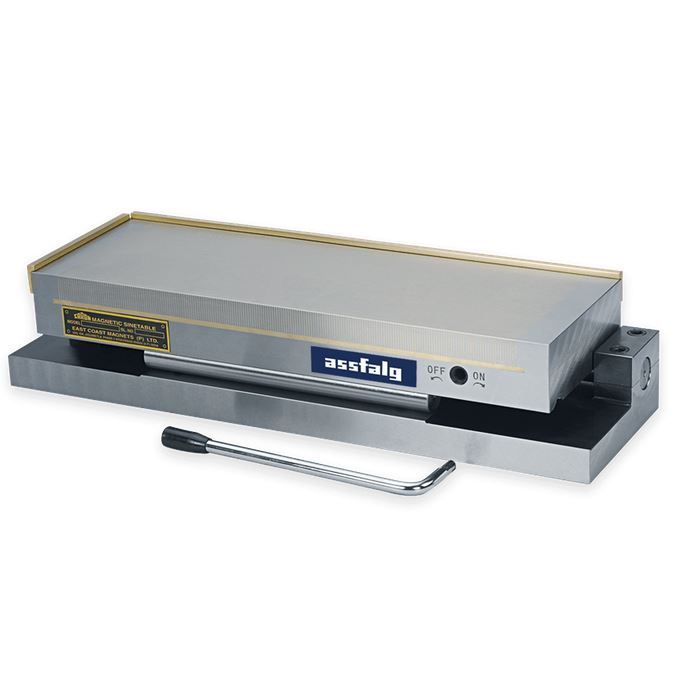

Supports magnétiques de bridage - Tables sinus magnétiques Microsine pour rectification et fraisage_0

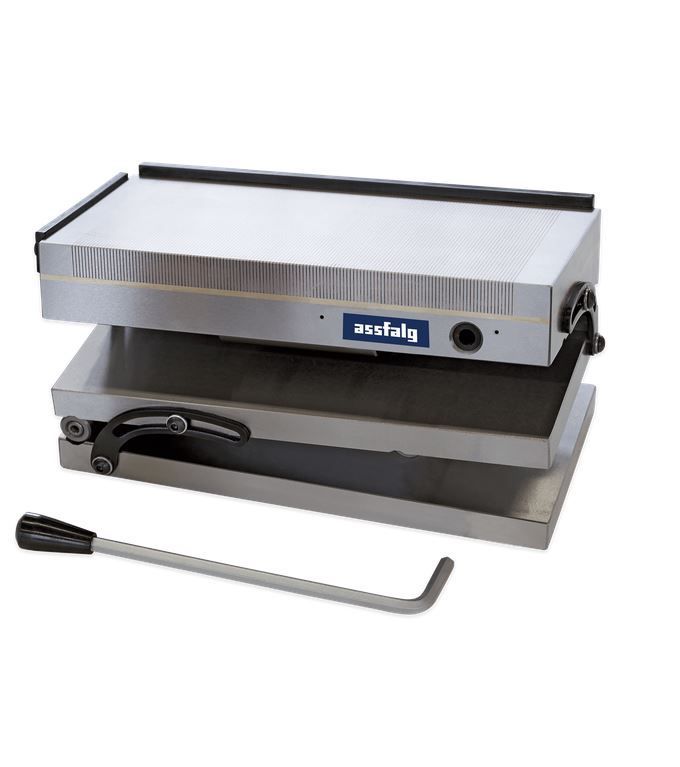

Supports magnétiques de bridage - Tables sinus magnétiques Microsine pour rectification et fraisage_1

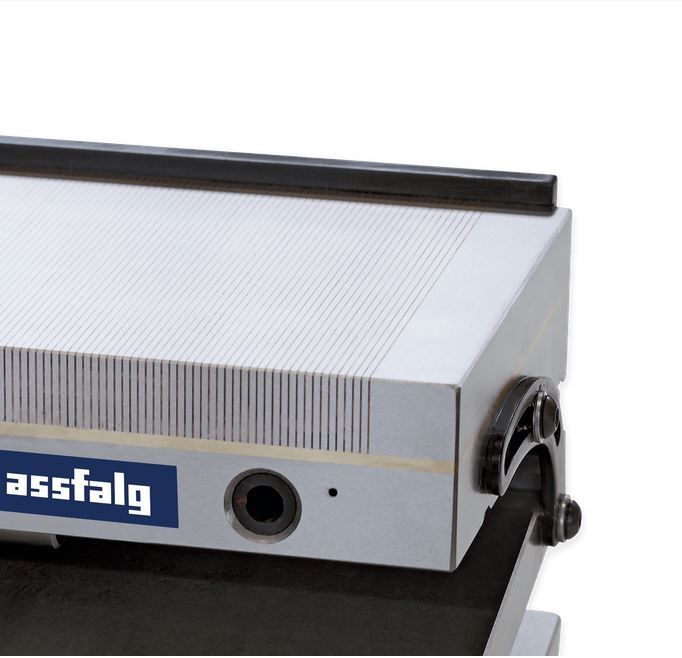

Supports magnétiques de bridage - Tables sinus magnétiques Microsine pour rectification et fraisage_2

Description

Les tables sinus magnétiques sont très utiles pour l'usinage des angles sur les machines de rectification et de fraisage, en particulier dans la fabrication d'outils. Elles existent en version simplement pliables sur l'axe longitudinal ou doublement pliables sur l'axe longitudinal et transversal.


Des tables sinusoïdales peuvent être équipées en option avec des plaques de serrage magnétiques. Les tables sinusoïdales Microsine sont équipées de plaques de serrage magnétiques microfines.


Caractéristiques

  • Étanche aux liquides
  • En version standard, les tables sinus sont équipées de plaques de serrage magnétiques Microfine
  • Profondeur de pénétration réduite de la force magnétique, grâce au champ magnétique plat
  • Traitement de la surface d'adhérence jusqu'à 8 mm de profondeur maxi.
  • Les pièces à usiner peuvent être serrées et desserrées rapidement en angle
  • L'angle peut être réglé précisément sur le tableau sinus via la cale étalon
  • Usinage sur le pourtour, car seule une face est serrée magnétiquement
  • Puissance d'adhérence : 80 N/cm² avec pas polaire de 1,5 x 0,5 mm
  • Degré d'inclinaison : 0 à 45°
  • Surface durcie

Domaines d'application

  • Utilisation universelle, en particulier pour les rectifications et fraisages fins et moyens
  • Adapté pour les pièces à usiner petites et fines, aussi bien que grosses et épaisses, avec une surface propre et régulière

Données techniques

ModèleDimensions [L×L]Réf. inclinable sur l'axe longitudinalRéf. inclinable sur les axes transversal et longitudinal
MS SI 1710175 x 100 mm4246142468
MS SI 3015300 x 150 mm1104527748
MS SI 4515450 x 150 mm63101Sur demande
MS SI 6030600 x 300 mm41795Sur demande

Tailles supplémentaires sur demande
