Système Ditch Witch OnGrade pour forages en gravitaire - technologie laser et guidage électronique

Description

Le système Ditch Witch® OnGrade® utilise la technologie laser, les dispositifs électroniques perfectionnés Ditch Witch et les outils de forage les plus novateurs de l’industrie pour vous aider à réaliser des forages en pente précis à tous les coups. L’avantage de la méthode brevetée OnGrade par rapport aux autres méthodes de forage en pente est son point de repère guidé par laser du puits d’entrée au puits de sortie. C’est à partir de ce repère fixe que sont prises toutes les mesures de profondeur. Pour l’opérateur de la foreuse, il s’agit de maintenir une distance constante entre le train de tiges et le rayon laser, et d’effectuer les corrections de guidage nécessaires sur toute la trajectoire jusqu’au puits de sortie.

Caractéristiques techniques

• OnGrade simplifie l’installation de systèmes d’assainissement Ă  Ă©coulement par gravitĂ© en permettant de ne pas avoir Ă  effectuer de relevĂ© prĂ©alable des points de repère, ni Ă  recalculer les profondeurs Ă  certains points le long de la trajectoire du forage, ni Ă  percer des trous de contrĂ´le pour vĂ©rifier la profondeur.
• Le système de guidage Ă©lectronique sophistiquĂ© (dispositif de repĂ©rage/affichage 8500TK et sonde 850BG) offre 60 positions horaire, une rĂ©solution de l’inclinaison longitudinale de 0,1 %, une fonctionnalitĂ© de localisation dĂ©portĂ©e et une fonctionnalitĂ© de parcours de forage.

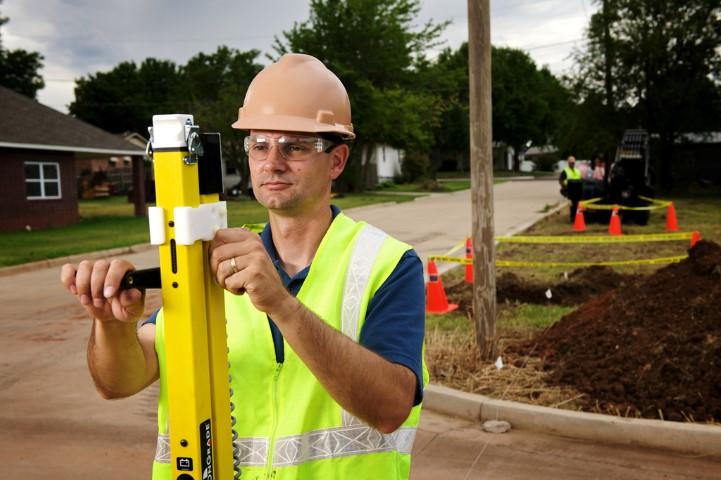

• Le système gravitaire contient des perches de suivi de pente, qui sont utilisĂ©es avec le dispositif de guidage 8500TK pour fournir en continu les valeurs de la pente durant le forage. Avec les rallonges, celles-ci permettent de couvrir une diffĂ©rence de 4 m d’altitude.
• Le laser de pente de classe II ne doit rencontrer aucun obstacle entre le plan du laser et le dispositif de perche de suivi de pente, qui peuvent l’un ou l’autre ĂŞtre dĂ©portĂ©s par rapport Ă  la trajectoire du forage dĂ©sirĂ©e lorsque les conditions du chantier l’exigent.

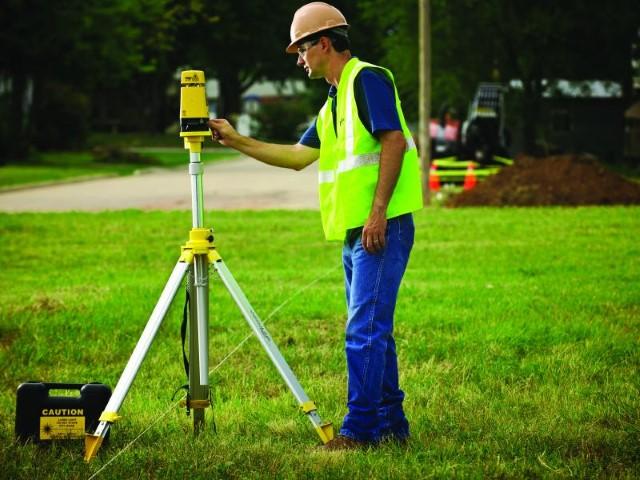

• Le laser est fourni avec un trĂ©pied Ă  rĂ©glages multiples (hauteur de la tige centrale et pieds rĂ©glables) et un Ă©tui de protection pour le transport.

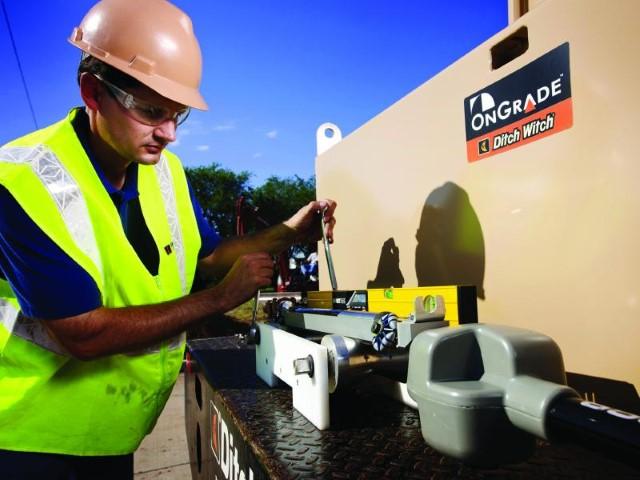

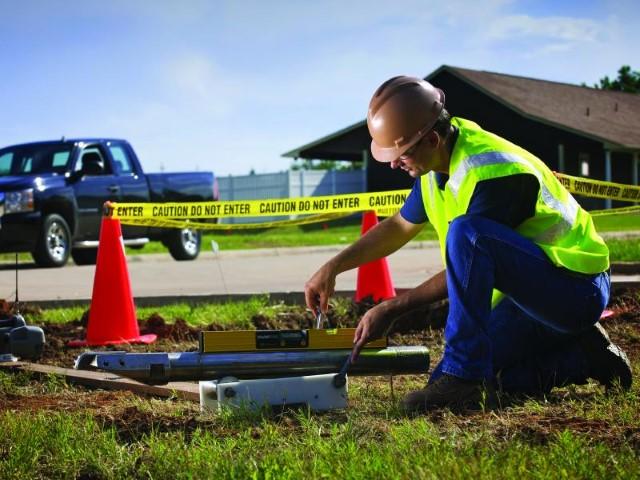

• L’appareil d’étalonnage du système OnGrade assure un Ă©talonnage prĂ©cis et rĂ©pĂ©table des dispositifs Ă©lectroniques de mesure de profondeur/pente avant le forage et comporte un niveau numĂ©rique intelligent permettant une mesure prĂ©cise de l’inclinaison longitudinale pendant l’étalonnage de la pente.
• Système de tĂŞte filetĂ©e du porte-sonde conçu pour accueillir des tĂŞtes Ă  taillant Ă©vidĂ© ou Ă  taillant plat, selon l’état du sol.
• Le chariot et la camĂ©ra d’inspection de pente, qui sont tirĂ©s par le tuyau de service après l’installation pour vĂ©rifier la pente, utilisent la sonde existante et s’accompagnent d’un câble d’alimentation de 152 m.

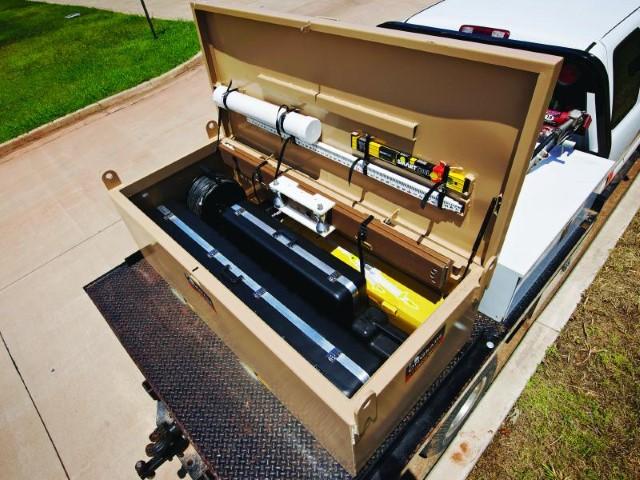

• Tous les composants du système OnGrade (Ă  l’exception de l’outillage de forage) peuvent ĂŞtre rangĂ©s dans une boĂ®te Ă  outils robuste.
• L’alĂ©seur du système gravitaire en option possède une structure d’attaque Ă  trois ailettes et des palettes mĂ©langeuses qui touchent les parois du forage pour renforcer la stabilitĂ©.
